Ленд Ровер Дискавери 3. Защелка передней двери




Снятие


1. Снимите электродвигатель стеклоподъемника и стеклоподъемник в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна передней двери (86.25.03)

2. ВНИМАНИЕ: Освободите наружную ручку двери и зажимы крышек винтов с внутренней стороны двери.

Снимите наружную ручку передней двери. Для получения дополнительной информации обратитесь к Наружная ручка передней двери (76.58.07)

3. Освободите трос дистанционного управления замком двери. Освободите уплотнительную втулку.

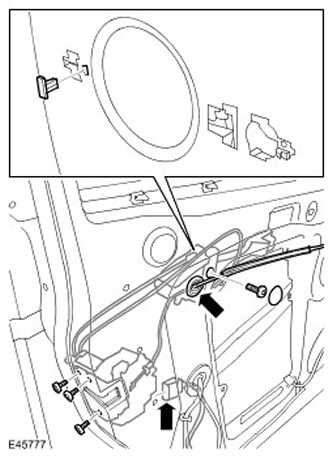

4. Освободите механизм наружной ручки двери.

  • Снимите клеящую ленту с технологического отверстия.
  • Выверните винт с головкой Torx.
  • Снимите стопорный штифт.
5. Снимите замок передней двери в сборе.

  • Отсоедините электрический разъем.
  • Выверните 3 винта с головкой Torx.

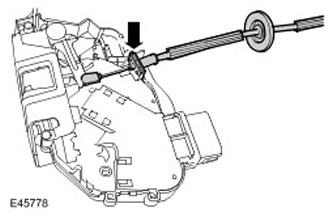

6. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите трос дистанционного управления замком двери.

  • Отсоедините трос от упорного кронштейна.
  • Снимите трос с рычага.

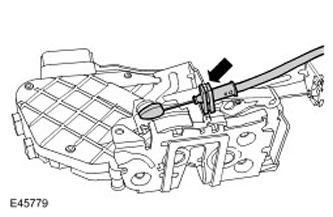

7. Отсоедините трос механизма наружной ручки двери от замка двери.

  • Отсоедините трос от упорного кронштейна.
  • Снимите трос с рычага.

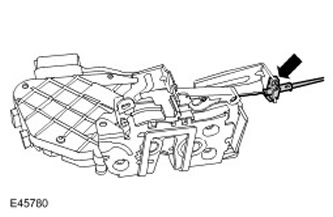

8. Левая сторона: отсоедините трос замка от замка двери.

  • Отсоедините трос от упорного кронштейна.
  • Снимите трос с рычага.






Установка


1. Левая сторона: присоедините трос замка к замку двери.

  • Присоедините трос к рычагу.
  • Прикрепите трос к упорному кронштейну.
2. Присоедините трос механизма наружной ручки двери к замку двери.

  • Присоедините трос к рычагу.
  • Прикрепите трос к упорному кронштейну.
3. Присоедините трос дистанционного управления замком двери к замку двери.

  • Присоедините трос к рычагу.
  • Прикрепите трос к упорному кронштейну.

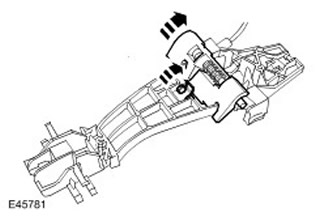

4. Отрегулируйте механизм наружной ручки двери.

  • Поверните рычаг.
  • Введите в зацепление хвостовик.




5. Установите замок передней двери в сборе.

  • Затяните винты с головкой Torx (момент затяжки 10 Нм).
  • Подсоедините электрический разъем.
6. Установите механизм наружной ручки двери.

  • Вставьте механизм в дверь.
  • Вставьте стопорный штифт.
  • Вверните и затяните винт с головкой Torx.
7. Левая сторона: расположите тросы управления в держателях.

8. Установите трос дистанционного управления замком в двери. Установите уплотнительную втулку.

9. Установите наружную ручку передней двери. Для получения дополнительной информации обратитесь к Наружная ручка передней двери (76.58.07)

10. Установите электромотор стеклоподъемника и стеклоподъемник в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна передней двери (86.25.03)
