Ленд Ровер Дискавери 3. Верхняя секция панели приборов




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания

3. Снимите усиление панели приборов со стороны водителя. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны водителя (76.46.31)

4. Снимите усиление панели приборов со стороны пассажира. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны пассажира (76.46.32)

5. Снимите динамик панели приборов. Для получения дополнительной информации обратитесь к Динамик панели приборов (86.50.11)

6. Снимите верхние декоративные панели обеих передних стоек кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

7. Снимите датчик солнечного света.

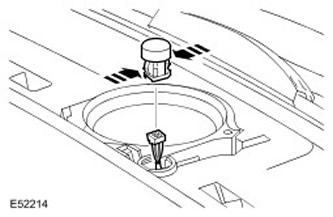

  • Освободите 2 зажима.
  • Отсоедините электрический разъем.




8. Отсоедините кронштейн модуля подушки безопасности пассажира. Выверните 2 винта с головкой Torx.

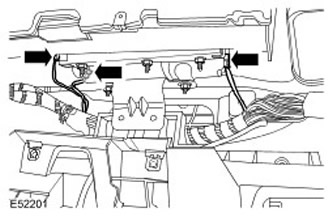

9. Отсоедините 3 электрических разъема модуля подушки безопасности пассажира.






10. ПРИМЕЧАНИЕ: Не уроните винт внутрь панели приборов.

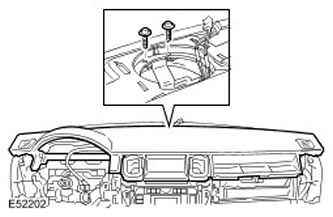

Выверните 1 винт с головкой Torx и 1 болт из отверстия динамика в верхней части панели приборов.

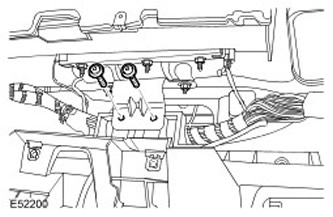

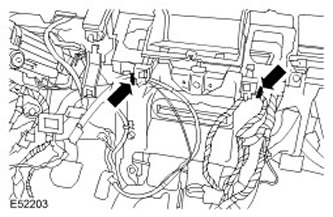

11. Отсоедините жгут электропроводки панели приборов. Освободите 2 зажима.

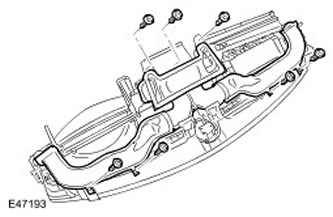

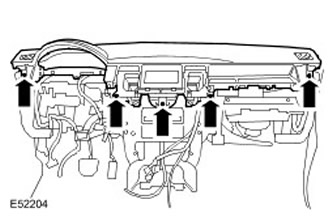

12. С посторонней помощью снимите верхнюю часть панели приборов. Выверните 5 винтов с головкой Torx.






13. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

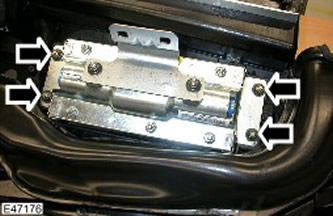

Снимите модуль подушки безопасности пассажира. Отверните 4 гайки.






14. Снимите воздуховод обогрева ветрового стекла. Выверните 7 винтов.








Установка


1. Установите воздуховод обогрева ветрового стекла. Затяните винты.

2. Установите модуль подушки безопасности пассажира. Затяните гайки (момент затяжки 10 Нм).

3. С посторонней помощью установите верхнюю часть панели приборов

  • Затяните винты.
  • Подсоедините жгут электропроводки.
4. Затяните болт в отверстии динамика в верхней части панели приборов (момент затяжки 10 Нм).

5. Закрепите кронштейн модуля подушки безопасности пассажира. Затяните винты с головкой Torx (момент затяжки 25 Нм).

6. Подсоедините электрические разъемы модуля подушки безопасности пассажира.

7. Установите датчик солнечного света.

  • Подсоедините электрический разъем.
  • Введите в зацепление зажимы.
8. Установите декоративные панели передних стоек кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

9. Установите динамик. Для получения дополнительной информации обратитесь к Динамик панели приборов (86.50.11)

10. Установите усиление панели приборов со стороны пассажира. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны пассажира (76.46.32)

11. Установите усиление панели приборов со стороны водителя. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны водителя (76.46.31)

12. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.









Ленд Ровер Дискавери 3. Выверка ответной части замка задней двери багажника

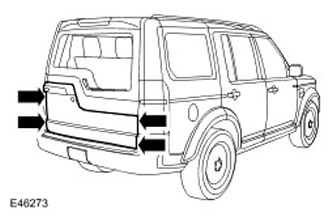

1. Убедитесь, что прилегающие друг к другу панели расположены соосно и с одинаковым зазором. При несоблюдении указанного условия выполните описанную ниже процедуру регулировки.






2. Снимите панель отделки фиксатора откидного борта.

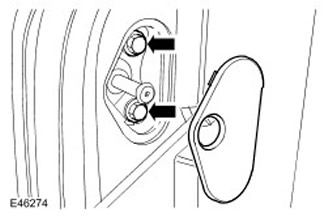

3. Ослабьте 2 болта фиксатора откидного борта.






4. Закройте откидной борт и убедитесь, что прилегающие друг к другу панели расположены соосно и с одинаковым зазором.

5. Откройте откидной борт и затяните болты фиксатора откидного борта (момент затяжки 25 Нм).

6. Установите панель отделки фиксатора откидного борта.
