Ленд Ровер Дискавери 3. Модуль приемопередатчика

Снятие

1. Снимите правую нижнюю панель отделки задней боковой ча сти кузова.

Для получения дополнительной информации обратите сь к Панель отделки задней боковой части кузова (76.13.12)

2. ВНИМАНИЕ: Закройте оптоволоконные соединения для предотвращения попадания в них пыли; избегайте изгибания оптоволоконных кабелей в радиусе менее 30 мм.

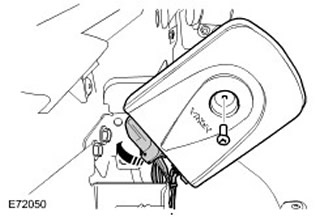

Снимите модуль сотового телефона.

Выверните болт с головкой Torx.
Отсоедините два электрических разъема.

Установка

1. Установите модуль сотового телефона.

Под соедините электрические разъемы.
Затяните болт с головкой Torx (момент затяжки 10 Нм).

2. Установите правую нижнюю панель отделки задней боковой части кузова.

Для получения дополнительной информации обратитесь к Панель отделки задней боковой части кузова (76.13.12)

3. Настройте конфигурацию нового модуля с помощью WDS.

Ленд Ровер Дискавери 3. Модуль сиденья водителя (DSM)

Снятие

1. Снимите переднюю крышку доступа подушки переднего сиденья. Отпустите 4 зажима.

2. ВНИМАНИЕ: Обратите внимание на разводку жгутов электропроводки.

ПРИМЕЧАНИЕ: Поднимите основание сиденья для получения доступа.

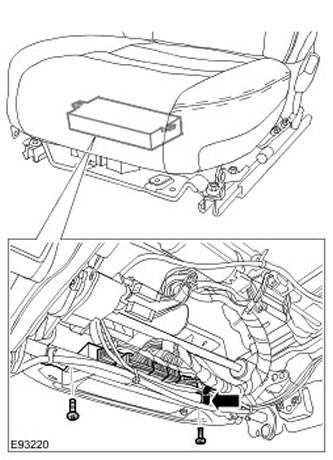

Снимите модуль сиденья водителя.

Выверните 2 винта с головкой Torx.
Отпустите зажим жгута электропроводки.
Расстыкуйте 5 электрических разъемов.

Установка

1. ВНИМАНИЕ: Удостоверьтесь в правильности расположения жгутов электропроводки.

Установите модуль сиденья водителя.

Состыкуйте электрические разъемы.
Зафиксируйте зажим жгута электропроводки.
Вставьте и затяните винты с головкой Torx.

2. Установите крышку доступа. Закрепите 4 зажимами.

3. Выполните инициализацию, если был установлен новый модуль. Используя каждый регулировочный переключатель по очереди, полностью переместите сиденье во всех направлениях.
