Ленд Ровер Дискавери 3. Центральная коробка соединений (CJB)

Снятие

1. Если необходимо выполнить замену центрально го коммутационного блока (CJB), подключите автомобиль к Т4.

2. Снимите перчаточный ящик. Для получения дополнительной информации обратитесь к Отделение для перчаток (76.52.03)

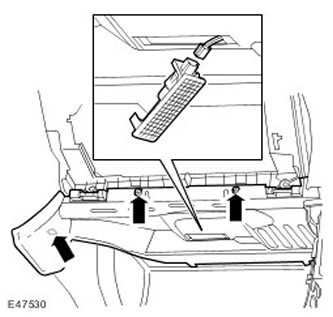

3. Снимите декоративную панель со стороны пассажира.

Освободите зажим.
Выверните два винта.
Рассоедините электрический разъем.

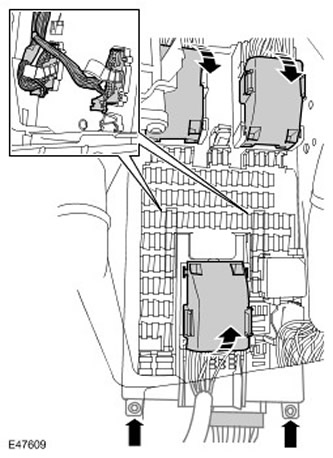

4. Извлеките CJB.

Отверните 2 гайки.
Расстыкуйте 6 электрических разъемов.

Установка

1. Установите CJB.

Состыкуйте электрические разъемы.
Затяните гайки (момент затяжки 10 Нм).

2. Установите декоративную панель со стороны пассажира.

Состыкуйте электрический разъем.
Зафиксируйте зажим.

3. Установите перчаточный ящик. Для получения дополнительной информации обратитесь к Отделение для перчаток (76.52.03)

4. Выполните инициализацию ново го CJB с помощью T4.
