Ленд Ровер Дискавери 3. Спецификация освещения салонаЛампы накаливания фонарей

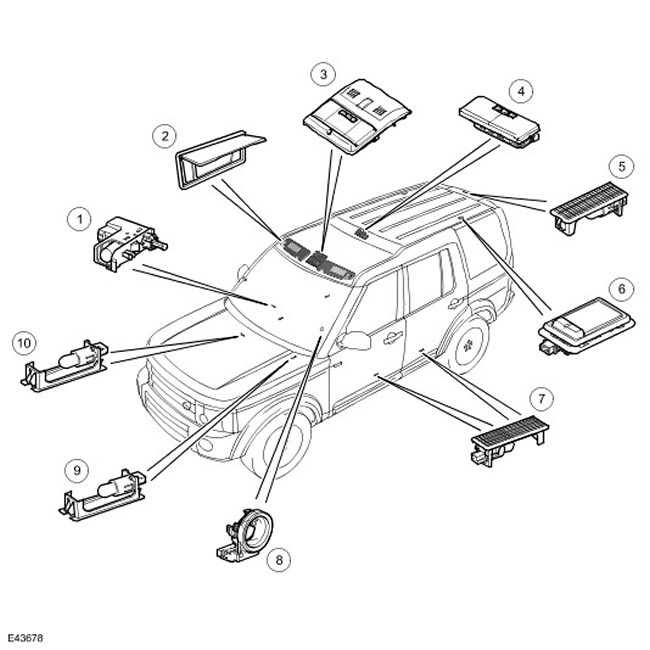

Ленд Ровер Дискавери 3. Устройство и техническое описание освещения салонаРасположение приборов освещения салона
Общие сведенияСистема освещения салона включает следующие приборы:
Тип и номинал ламп в приборах освещения салонаВ приведённой ниже таблице указаны типы и номинал ламп, установленных в приборах освещения салона.

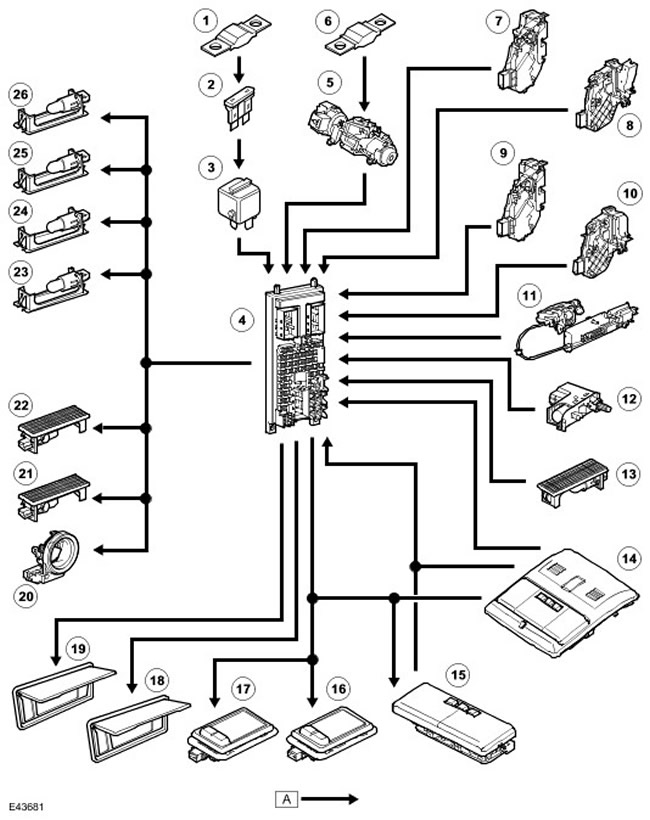

Центральный коммутационный блокЦентральный коммутационный блок (CJB) представляет собой блок, расположенный за панелью управления на щитке передка со стороны переднего пассажира Центральный коммутационный блок содержит в себе набор предохранителей, реле и микропроцессоров, которые вместе управляют питанием и работой внутренних осветительных приборов и систем автомобиля. Приборы освещения салона управляются блоком CJB в двух режимах работы: ручном и автоматическом. В ручном режиме включение и выключение фонарей освещения салона осуществляется с помощью фиксируемых и нефиксируемых выключателей, расположенных рядом с этими фонарями, с помощью этих же выключателей освещение можно полностью выключить. В автоматическом режиме приборами освещения салона управляет блок CJB в соответствии с получаемыми им различного рода входными сигналами. Входящие сигналыДля управления приборами освещения салона блок CJB использует следующие входные сигналы:
Защита электрических цепейЦентральный коммутационный блок обеспечивает защиту цепей всех приборов освещения салона. Цепи следующих осветительных приборов защищены униполярными транзисторами (FET):
Перечисленные ниже приборы освещения салона защищены предохранителем 1P (10 A) в блоке CJB:
Таймер выключения освещения салонаТаймер, расположенный в блоке CJB, оставляет внутренние осветительные приборы включёнными в течение приблизительно 60 секунд после выключения зажигания или после отпирания автомобиля. Указанная задержка выключения распространяется на перечисленные ниже фонари:
Работа таймера активируется, если блок CJB получает один из перечисленных ниже сигналов:
Работа таймера отменяется, если блок CJB получает один из перечисленных ниже сигналов:
Личные настройки таймера выключения освещения салонаВодитель может самостоятельно или при помощи официального дилера компании Land Rover отрегулировать продолжительность задержки выключения внутреннего освещения в соответствии со своими пожеланиями. Кроме установленного по умолчанию периода задержки в 60 секунд возможны следующие варианты: отмена задержки выключения, 10 секунд, 20 секунд, 40 секунд, 120 секунд и 240 секунд. Для доступа в меню личных настроек при неподвижном автомобиле и любом положении ключа зажигания нажмите кнопку бортового компьютера (находится на торце рычага левого многофункционального переключателя на рулевой колонке). Опции меню можно «пролистать» с помощью клавиш поиска на пульте аудиосистемы, который расположен на рулевом колесе. Опции меню отображаются на дисплее информационного центра. Найдите опцию задержки фар и измените продолжительность их включения с помощью выключателей поиска аудиосистемы, расположенных на рулевом колесе. Подтвердите ваш выбор, нажав на кнопку бортового компьютера. Для получения дополнительной информации обратитесь к Information and Message Center (413-08) Функция энергосбереженияФункция энергосбережения обеспечивает автоматическое отключение внутреннего освещения через 15 минут. Режим выключения описан в далее следующем разделе «Внутреннее освещение». Функция энергосбережения является дополнением к функции задержки выключения внутреннего освещения и предназначена для предотвращения разрядки аккумуляторной батареи, если какой-либо осветительный прибор случайно оставлен включенным, например, осталась открытой крышка перчаточного ящика. Когда ключ зажигания перемещается из положения II (зажигание включено) или из положения I (вспомогательное оборудование) в положение 0 (зажигание выключено), блок CJB включает таймер, который автоматически выключит все приборы внутреннего освещения через 15 минут. После отработки таймера и полного выключения внутреннего освещения функция энергосбережения может быть отменена и внутреннее освещение может быт включено только при возникновении одного перечисленных ниже событий. Таймер может быть запущен вновь сразу после получения блоком CJB одного из перечисленных ниже сигналов:
Режим поставки потребителюДля сведения к минимуму разрядки аккумуляторной батареи предприятие-изготовитель включает на автомобиле режим поставки потребителю. В этом режиме возможно отключение всех второстепенных потребителей, включая приборы внутреннего освещения. Дилер компании отключает режим поставки потребителю в процессе предпродажной подготовки, для чего используется диагностический прибор T4. Освещение при столкновенииПри получении сигнала о столкновении от контроллера системы пассивной безопасности блок CJB включает приборы внутреннего освещения, когда скорость движения уменьшается до 5 км/час. Осветительные приборы затем выключаются или вручную или после прерывания сигнала о столкновении. Для получения дополнительной информации обратитесь к Air Bag and Safety Belt Pretensioner Supplemental Restraint System (SRS) (501-20B ) Внутреннее освещениеВнутреннее освещение включается для обеспечения удобной посадки и выхода водителя и пассажиров в тёмное время суток без использования органов ручного управления освещением. ПРИМЕЧАНИЕ: К внутренним осветительным приборам относятся также фонари освещения подхода, расположенные в наружных зеркалах заднего вида. Ко да система внутренне о освещения включает источники освещения, центральный коммутационный блок выводит их режим полного накала постепенно, на протяжении периода продолжительностью 1,3 секунды. Когда система внутреннего освещения, по истечении периода задержки выключения, выключает источники освещения, центральный коммутационный блок постепенно, на протяжения периода продолжительностью 2,6 секунды, прекращает подачу питания. Система управления внутренним освещением включает осветительные приборы при возникновении одного из перечисленных событий:

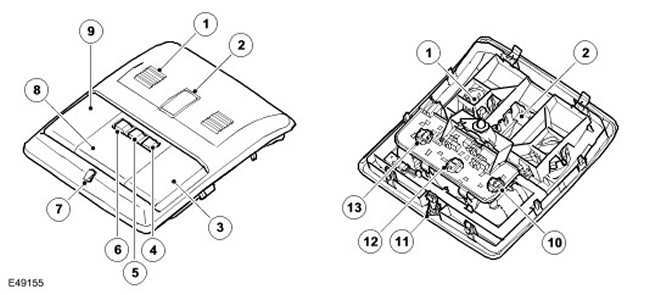

Фонарь освещения салона для сидений первого ряда

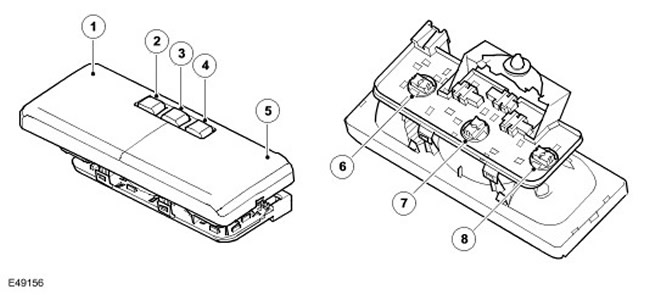

Фонари освещения салона для сидений второго ряда(на рисунке показан фонарь автомобиля в базовой комплектации)
Фонари местного освещения для сидений первого и второго рядов одинаковы для всех моделей, однако их расположение может меняться в зависимости от технических характеристик модели. Оба фонаря в сборе имеют три выключателя: один - для основного фонаря освещения салона, и по два - для каждого фонаря местного освещения. В автомобилях с базовой комплектацией, фонари освещения салона расположены непосредственно в отверстиях в потолочной обивке с облицовкой по краю ручек. В автомобилях с улучшенной комплектацией фонарь освещения салона для сидений первого ряда (передний) расположен в корпусе, в котором также находится выключатель потолочного люка и/или микрофоны речевого управления (в зависимости от комплектации автомобиля). Фонарь освещения салона для сидений второго ряда также расположен в корпусе, в котором находятся органы управления задним отопителем. Основные фонари освещения салона действуют как часть автоматической системы внутреннего освещения. Фонари местного освещения управляются вручную. В основном фонаре освещения салона и в фонарях местного освещения используются бесцокольные лампы мощностью 5 Вт. В фонаре освещения салона для сидений первого ряда также имеется светодиод ночной подсветки. Ночная подсветка является одной из функций переключателя освещения, который также регулирует яркость освещения выключателей и дисплея панели приборов. Ночная подсветка обеспечивает очень ограниченное освещение средней части панели управления и средней консоли при выполнении поездки в тёмное время, не влияя на ночное зрение водителя. Основной фонарь освещения салонаРабота основных фонарей освещения салона не зависит от положения ключа зажигания. Фонарь может включаться автоматически при получении блоком CJB одного из возможных сигналов или вручную, нажатием среднего выключателя на корпусе фонаря. Выключатель нефиксируемого типа замыкает цепь к блоку CJB. Замыкание цепи является для блока CJB сигналом включения или выключения фонаря освещения салона для сидений первого ряда (а также, фонаря освещения салона для сидений второго ряда, если имеется). Фонари освещения салона остаются выключенными, пока выключатель не будет нажат еще раз. Как описывалось ранее, фонари освещения салона можно выключить на постоянной основе, удерживая средний выключатель нажатым не менее 3 секунд. Замыкание цепи в течение 3 секунд распознается блоком CJB, который рассматривает его как запрос на постоянное отключение. Фонари местного освещенияОба фонаря освещения салона для сидений первого и второго рядов имеют фонари местного освещения, которые расположены рядом с основным фонарем освещения салона. Эти фонари управляются двумя нефиксируемыми выключателями, расположенными по обе стороны от выключателя основного фонаря. Фонари местного освещения для сидений третьего рядаФонари местного освещения для сидений третьего ряда расположены в потолочной обивке, над задними стеклами. Данные фонари местного освещения устанавливаются на автомобили с семью сиденьями, т.е. сиденьями третьего ряда. Фонари работают независимо от положения ключа зажигания. Фонари оснащены фиксируемым кулисным выключателем, который позволяет включать и выключать их вручную. Направление светового пучка фонарей местного освещения не ре гулируется. Фонари не являются частью автоматической системы внутреннего освещения, поэтому включаются только вручную. В фонарях местного освещения используются бес/окольные лампы мощностью 5 Вт. Фонарь освещения перчаточного ящикаФонарь расположен внутри перчаточного ящика и имеет встроенный выключатель. Выключатель работает при открывании и закрывании крышки перчаточного ящика, соответственно, включая и выключая фонарь. В фонаре установлена фестоновая лампа мощностью 5 Вт. Фонари освещения околодверного пространстваВ каждой двери установлен фонарь, освещающий поверхность доро и под дверью при открывании двери. Фонари освещения околодверного пространства расположены в нижней части внутренней облицовки передних и задних дверей. Эти фонари являются частью автоматической системы внутреннего освещения. В каждом фонаре используется бес/окольная лампа мощностью 5 Вт. Фонари освещения ниш для ногПо обеим сторонам панели управления, в её нижней части, расположены два фонаря освещения ниш для но г. Работой этих фонарей, входящих в систему внутреннего освещения, управляет блок CJB. В этих фонарях используются бес/окольные лампы мощностью 5 Вт. Фонарь освещения багажного отделенияФонарь освещения багажного отделения расположен посередине панели отделки заднего верхнего бруса в задней части автомобиля, над проемом двери багажного отделения. Работой этого фонаря, входящего в систему внутреннего освещения, управляет блок CJB. В фонаре установлена бесцокольная лампа мощностью 5 Вт. Фонари освещения косметических зеркалВ каждом из двух косметических зеркал установлено по два фонаря освещения. Фонари включаются при поднятии крышки зеркала. Фонари освещения косметических зеркал работают независимо от положения ключа зажигания и не входят в состав системы внутреннего освещения, хотя на них распространяется действие функции энергосбережения, которой управляет блок CJB. В этих фонарях используются фестоновые лампы низкого напряжения мощностью 1,2 Вт. Схема управленияПРИМЕЧАНИЕ: А = проводная связь
