Ленд Ровер Дискавери 3. Снятие и установка фары в сборе

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При работе с автомобилями, оснащенными ксеноновыми фарами, необходимо соблюдать следующие меры предосторожности. Невыполнение указанных требований может привести к облучению ультраифолетовыми лучами, тяжелому поражению электрическим током, ожогам или взрыву. Следите за тем, чтобы фары были все время выключены. Носите защиту для глаз и рук. Никогда не включайте фары и не проверяйте лампы с патронами, извлеченными из фары.

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

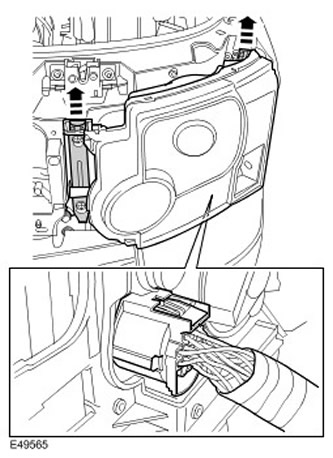

3. Снимите фару.

Освободите 2 зажима.
Отсоедините электрический разъем.

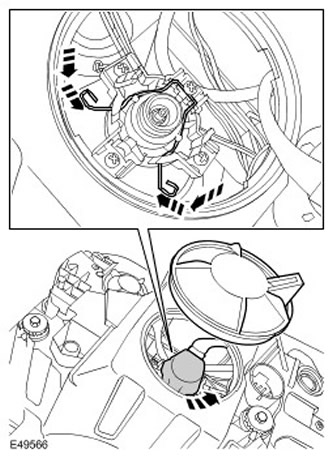

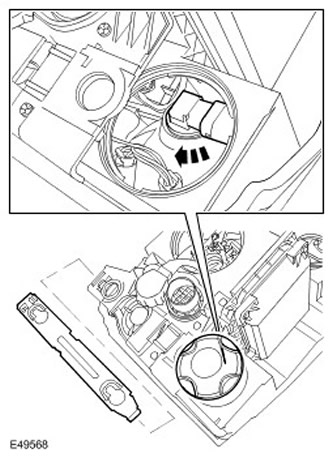

4. ПРИМЕЧАНИЕ: На рисунке показана выосокинтенсивная газоразрядная лампа.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим компонентам, то дальнейшие разборочные операции выполнять не следует.

ПРИМЕЧАНИЕ: Если в фаре лежит пакет с силикагелем, не вынимайте его.

Снимите лампу фары.

Снимите крышку.
Отсоедините электрический разъем.
Освободите зажим.

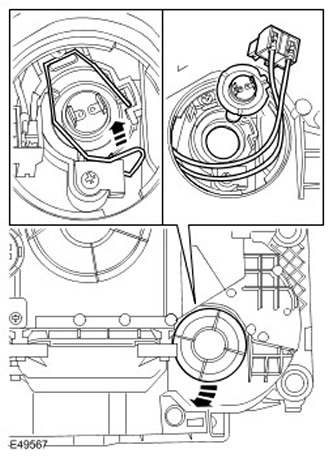

5. Снимите внутреннюю лампу фары.

Снимите крышку.
Отсоедините электрический разъем.
Освободите зажим.

6. Снимите наружную лампу фары.

Снимите наружный зажим фары.
Снимите крышку.
Освободите электрический разъем.

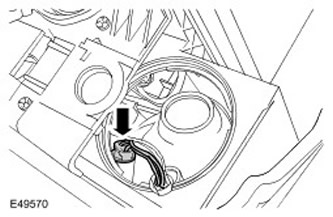

7. Снимите боковую лампу фары. Освободите патрон лампы.

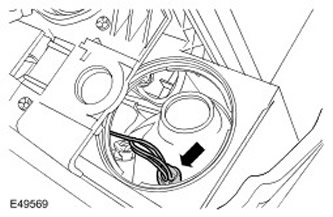

8. Снимите лампу габаритного фонаря. Освободите патрон лампы.

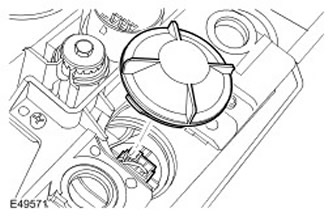

9. Снимите лампу указателя поворота.

Снимите крышку.
Освободите патрон лампы.

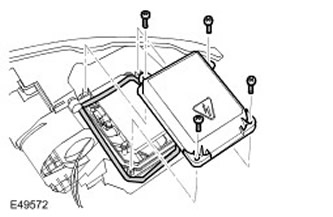

10. Снимите крышку газоразрядного модуля.

Выверните два винта.
Снимите уплотнение.

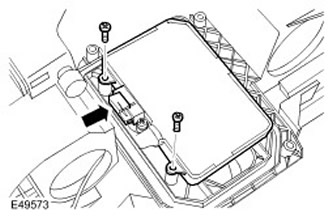

11. Снимите газоразрядный модуль.

Выверните два винта.
Отсоедините электрический разъем.

Установка

1. Установите газоразрядный модуль.

Подсоедините электрический разъем.
Затяните 2 винта.

2. Установите крышку газоразрядного модуля.

Установите уплотнение.
Затяните винты.

3. Установите лампу указателя поворота.

Закрепите патрон лампы.
Установите крышку.

4. Установите лампу габаритного фонаря. Установите патрон лампы.

5. Установите боковую лампу фары. Установите патрон лампы.

6. Установите наружную лампу фары.

Подсоедините электрический разъем.
Установите крышку.
Установите наружный зажим фары.

7. ВНИМАНИЕ: Убедитесь, что уплотнение установлено правильно.

Установите внутреннюю лампу фары.

Закрепите зажимом.
Подсоедините электрический разъем.
Установите крышку.

8. ВНИМАНИЕ: Убедитесь, что уплотнение установлено правильно.

Установите лампу ары.

Закрепите зажимом.
Подсоедините электрический разъем.
Установите крышку.

9. Установите фару.

Подсоедините электрический разъем.
Закрепите двумя зажимами.

10. Установите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

11. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

12. ПРИМЕЧАНИЕ: Световые пучки фар должны располагаться параллельно на 1,2% ниже горизонтали.

Проверьте правильность регулировки светового пучка фар.
