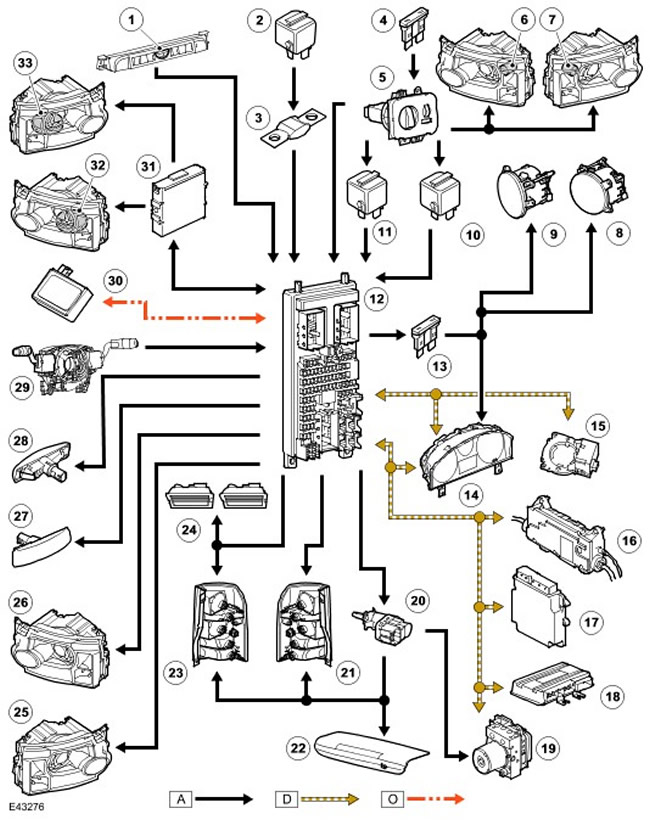

Ленд Ровер Дискавери 3. Схема управления наружным освещением



ПРИМЕЧАНИЕ: A = Проводная связь; D = Скоростная шина CAN; O = Шина LIN







Наименование пункта Каталожный номер запасной части Описание
1 - Выключатель аварийной сигнализации
2 - Реле зажигания
3 - Плавкая вставка 2E (постоянная подача 12 В)
4 - Предохранитель 25E (постоянная подача 12 В)
5 - Переключатель освещения
6 - Электродвигатель коррекции наклона левой фары (если имеется)
7 - Электродвигатель коррекции наклона правой фары (если имеется)
8 - Левая передняя противотуманная фара
9 - Правая передняя противотуманная фара
10 - Реле передних противотуманных фар (только для автомобилей американского рынка)
11 - Реле системы DRL (наружное освещение в дневное время) (если имеется)
12 - Центральный коммутационный блок (CJB)
13 - Предохранитель 38P (только для автомобилей рынка США)
14 - Панель приборов
15 - Датчик угла поворота рулевого колеса
16 - Модуль стояночного тормоза
17 - Блок управления двигателем (ECM)
18 - Контроллер пневматической подвески
19 - Контроллер ABS
20 - Выключатель стоп-сигналов
21 - Правый блок задних фонарей
22 - Верхний стоп-сигнал
23 - Левый блок задних фонарей
24 - Лампы освещения номерного знака
25 - Правая блок-фара в сборе
26 - Левая блок-фара в сборе
27 - Левый повторитель указателя поворота
28 - Правый повторитель указателя поворота
29 - Левый многофункциональный подрулевой переключатель
30 - Датчик дождя и наружной освещённости (если установлен)
31 - Контроллер адаптивных блок-фар (AFS) (если установлены).
32 - Моторедуктор левой адаптивной фары (если имеется)
33 - Моторедуктор правой адаптивной фары (если имеется)









Ленд Ровер Дискавери 3. Диагностика и проверка автоматических фар




Обзор


Автоматическая система освещения действует, только когда переключатель освещения установлен в положение Auto.

За подробным описанием конструкции и работы системы обратитесь к разделу 417-01 «Внешние осветительные приборы» в руководстве для станций технического обслуживания.



Осмотр и проверка


1. Убедитесь в обоснованности жалобы клиента.

2. Визуально осмотрите на наличие очевидных электрических неисправностей.


Механические факторы Электрические факторы
  • Переключатель освещения и его установка
  • Состояние и установка датчика дождя/освещенности
  • Состояние и установка переключателя стеклоочистителей
    		•
  • Плавкие предохранители Электрораспределительная коробка аккумулятора (BJB) - плавкое звено 15E BJB - плавкое звено 16E BJB - плавкое звено 11E BJB - плавкое звено 25E Центральная электрораспределительная коробка (CJB) - плавкий предохранитель 18P CJB - плавкий предохранитель 67P CJB -плавкий предохранитель 62P
  • Реле Реле автоматических фар
  • Жгут электропроводки
  • Ослабление крепления или корродирование разъема(ов)
  • Электрораспределительная коробка аккумулятора (BJB)
  • Центральная электрораспределительная коробка (CJB)
  • Модуль управления датчика дождя/освещенности
  • Электрические цепи LIN (Local interconnect network)
  • Электрические цепи CAN (Control Area Network)
    		•

    3. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

    4. Используйте одобренную диагностическую систему или сканирующий прибор (тестер), чтобы перед обращением к таблице признаков неисправности или указателю DTC из влечь все диагностические коды неисправности (DTC).

    Так как коды DTC хранятся больше чем в одном модуле, рекомендуется полное считывание данных автомобиля.

    Сотрите все DTC после устранения неисправностей.



    Таблица признаков неисправности



    Признак неисправности Возможные причины Действия
    Габаритный фонарь(и) и фара(ы) не работают, когда выбран режим автоматических фар.
  • Плавкий предохранитель(и) перегорел
  • Неисправен переключатель освещения
  • Неисправен переключатель стеклоочистителей
  • Неисправность электрической цепи
  • Неисправен датчик дождя/освещенности
  • Неисправность электрической цепи LIN
    		•  Проверьте плавкий предохранитель (и) (см. визуальный осмотр). Проверьте работу переключателей освещения и стеклоочистителей. Проверьте электрическую цепь автоматических фар. Обратитесь к руководству по электрооборудованию. Проверьте наличие кодов DTC, указывающих на неисправность датчика дождя/освещенности или системы LIN.
    Не работает подсветка переключателя автоматических фар
  • Плавкий предохранитель(и) перегорел
  • Неисправен переключатель освещения
  • Неисправность электрической цепи
  • Неисправность реле автоматических фар
    		•  Проверьте плавкий предохранитель (и) (см. визуальный осмотр). Проверьте работу переключателя освещения. Проверьте электрическую цепь реле автоматических фар. Обратитесь к руководству по электрооборудованию. Проверьте наличие кодов DTC, указывающих на неисправность автоматических фар.




    Указатель кодов DTC



    ПРИМЕЧАНИЕ: Универсальные сканирующие приборы не могут считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами указанного в перечне 7-значного кода, чтобы идентифицировать неисправность (последние 2 цифры дают дополнительную информацию, считываемую диагностической системой, одобренной изготовителем).


    Коды DTC Описание Возможные причины Действия
    B1A9801 Шина LIN -электрическая цепь № 1 Шина LIN: короткое замыкание на + аккумулятора или массу Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе. Шина LIN обеспечивает последовательную связь с датчиком дождя, люком, модулями памяти настроек сидений, которые устанавливаются на заказ, а управление регистрацией кодов DTC обеспечивается файлом конфигурации автомобиля (CCF) (в зависимости от установки). Ремонт требуется только в том случае, когда одно или несколько устройств установлены и работают неправильно. См. описание состояния “Потеря связи” в начале этой таблицы.
    B1A9881 Шина LIN -электрическая цепь №1
  • Ошибка программного обеспечения
  • Пропадание питания при передаче сигнала датчика дождя/освещенности
    		•  Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе. Не требуется проведения ремонта при отсутствии жалоб клиента на плохую работу датчика дождя, люка или памяти настроек сидений. Шина LIN обеспечивает последовательную связь с датчиком дождя, люком, модулями памяти настроек сидений, которые устанавливаются на заказ, а управление регистрацией кодов DTC обеспечивается файлом конфигурации автомобиля (CCF) (в зависимости от установки). Ремонт требуется только в том случае, когда одно или несколько устройств установлены и работают неправильно. См. описание состояния “Потеря связи” в начале этой таблицы.
    B1A9883 Шина LIN -электрическая цепь №1 Ошибка контрольной суммы шины LIN Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе. Шина LIN обеспечивает последовательную связь с датчиком дождя, люком, модулями памяти настроек сидений, которые устанавливаются на заказ, а управление регистрацией кодов DTC обеспечивается файлом конфигурации автомобиля (CCF) (в зависимости от установки). Ремонт требуется только в том случае, когда одно или несколько устройств установлены и работают неправильно. См. описание состояния “Потеря связи” в начале этой таблицы.
    B1B551C Модуль датчика дождя Напряжение питания датчика дождя не соответствует норме Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе. Обратитесь к руководствам по электрооборудованию и проверьте подачу питания к модулю датчика от блока CJB, при необходимости устраните неисправность. При наличии питания никаких действий не требуется, сотрите/игнорируйте DTC.
    B1B5546 Модуль датчика дождя Неисправность памяти параметров/калибровки датчика дождя: Ошибка инициализации-невозможность выполнения оптической калибровки Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе. Проверьте чистоту лобового стекла в зоне установки датчика. Проверьте правильность установки датчика на оптическом элементе и плотность прилегания оптического элемента к лобовому стеклу. Удалите DTC и повторите проверку. При повторном возникновении кода DTC замените датчик дождя/освещенности.
    B1B5549 Модуль датчика дождя Внутренняя электронная неисправность Проверьте модуль датчика дождя/освещенности и электрическую цепь. Обратитесь к руководству по электрооборудованию. Если подозревается модуль, обратитесь к руководству по политике и процедурам гарантийного обслуживания.
    B1B5587 Модуль датчика дождя Отсутствие сообщения Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе. Датчик дождя устанавливается не на все модификации (установка на заказ). Регистрация отказ а запрещена файлом CCF, но при неправильной конфигурации файла CCF возможна регистрация кода DTC по ошибке. Ремонт требуется только для автомобилей с люком. При необходимости см. описание состояния “Потеря связи” в начале раздела "Модуль систем связи".
    B1B5591 Модуль датчика дождя Модуль датчика дождя - измеренная температура выходит за пределы нормального рабочего диапазона. Никаких действий не требуется, сотрите/игнорируйте DTC.
    B1D3713 Электрическая цепь подключения переключателя стеклоочистителей Электрическая цепь подключения переключателя стеклоочистителей: разрыв цепи Обратитесь к руководствам по электрооборудованию и проверьте цепь переключателя. Замените/ отремонтируйте при необходимости.
    B1C8612 Выход реле подсветки переключателя автоматического включения фар Выходная цепь реле подсветки переключателя автоматических фар: короткое замыкание на + аккумулятора Обратитесь к руководствам по электрооборудованию и проверьте цепь реле подсветки переключателя автоматического включения фар (при наличии). Замените/ отремонтируйте при необходимости. При отсутствии такого устройства проверьте конфигурацию автомобиля. Сотрите/игнорируйте DTC.
    B1C8614 Выход реле подсветки переключателя автоматического включения фар Выходная цепь реле подсветки переключателя автоматического включения фар: короткое замыкание на массу или разрыв цепи Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе. Обратитесь к руководствам по электрооборудованию и проверьте плавкий предохранитель и выходную цепь реле подсветки переключателя автоматического включения фар (при наличии). Замените/ отремонтируйте при необходимости. При отсутствии такого устройства проверьте конфигурацию автомобиля. Сотрите/игнорируйте DTC.
    B1D4013 Электрическая цепь подключения переключателя освещения Электрическая цепь подключения переключателя освещения: разрыв цепи Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе. Обратитесь к руководствам по электрооборудованию и проверьте цепь переключателя. Замените/ отремонтируйте при необходимости.
    U1A1449 Сбой инициализации CAN Внутренняя электронная неисправность Проверьте электрические цепи питания и массы устройства. Обратитесь к руководству по электрооборудованию. Настройте конфигурацию модуля (модулей), используя одобренную диагностическую систему. Если подозревается модуль, обратитесь к руководству по политике и процедурам гарантийного обслуживания.
