Ленд Ровер Дискавери 3. Освещение



Спецификация наружного освещения



Герметики



Элемент № ремкомплекта Land Rover
Герметик для верхнего стоп-сигнала (HMSL) BHM 705L


Лампа Наименование
* Галогеновые фары - ближний свет Галогенная лампа H7
* Галогенные фары - дальний свет Галогенная лампа H7
+* Ксеноновые фары - ближний/дальний свет Ксеноновая лампа D2S
Противотуманная фара Галогенная лампа H11
Задние противотуманные фонари Лампа со штыковым цоколем
Указатели поворота - передние Лампа со штыковым цоколем
Указатели поворота - задние Лампа со штыковым цоколем
Указатели поворота - боковые повторители Бесцокольная
Габаритные фонари - передние Лампа со штыковым цоколем
** Стоп-сигналы/задние габаритные фонари Лампа со штыковым цоколем -двухнитевая
Верхний стоп-сигнал (HMSL) Светодиоды
Лампы освещения номерного знака Фестоновая
Лампы фонарей заднего хода Лампа со штыковым цоколем
Фонари бокового освещения при поворотах/боковые фонари с отклоняемой осью Галогенная лампа H8
Автомобили для стран Северной Америки - боковые фонари -передние/задние Бесцокольная

ПРЕДОСТЕРЕЖЕНИЕ: + См. раздел "Общая информация", подраздел "Предосторожности при работе с электрооборудованием" данного Руководства перед тем, как приступить к выполнению любых работ с ксеноновыми лампами, устанавливаемыми на некоторые автомобили.

ПРИМЕЧАНИЕ: * Автомобили для США не оснащаются фонарями бокового освещения при повороте

ПРИМЕЧАНИЕ: ** Примечание: нить 21 Вт лампы нижнего заднего фонаря не используется.









Ленд Ровер Дискавери 3. Устройство и техническое описание наружного освещения

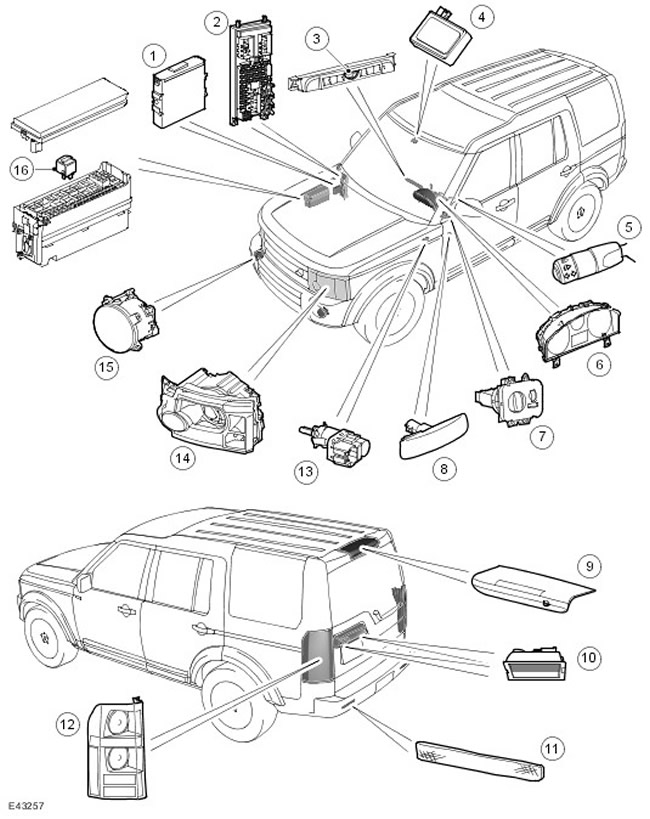

Расположение приборов наружного освещения








Наименование пункта Каталожный номер запасной части Описание
1 - Контроллер адаптивных блок-фар (AFS)
2 - Центральный коммутационный блок (CJB)
3 - Выключатель аварийной сигнализации
4 - Датчик дождя/освещённости
5 - Левый многофункциональный подрулевой переключатель
6 - Панель приборов
7 - Переключатель освещения
8 - Боковой указатель поворота
9 - Верхний стоп-сигнал
10 - Лампы освещения номерного знака
11 - Отражатель
12 - Задний фонарь в сборе
13 - Выключатель стоп-сигналов
14 - Фара в сборе
15 - Противотуманные фары
16 - Реле передней левой противотуманной фары (если имеется)



Общие сведения


К приборам наружного освещения относятся следующие светотехнические устройства:

  • Передние и задние габаритные фонари
  • Лампы освещения номерного знака
  • Боковые габаритные фонари (если имеются)
  • Передние и задние лампы указателей поворота
  • Боковые указатели поворота
  • Стоп-сигналы и верхний стоп-сигнал
  • Фонари заднего хода
  • Задние противотуманные фонари
  • Передние противотуманные фары (если имеются)
  • Фонари бокового освещения при поворотах/боковые фонари с отклоняемой осью (если имеются) (для всех стран, кроме США)
  • Фары ближнего и дальнего света
Система внешних световых приборов включает два новых световых прибора, которые не применялись на предыдущих моделях Land Rover: фонари бокового освещения при поворотах/боковые фонари с отклоняемой осью и адаптивные блок-фары (AFS). В данном разделе приводится их подробное описание.



Тип и номинал ламп в приборах наружного освещения


В приведённой ниже таблице указаны типы и номинал ламп, установленных в приборах наружного освещения.


Лампа Наименование Номинал
Галогенные фары ближнего и дальнего света Галогенная лампа H7 55W
Ксеноновые фары ближнего и дальнего света Ксеноновая лампа D2S 35W
Фары дальнего света Галогенная лампа H7 55W
Противотуманная фара Галогенная лампа H11 55W
Задние противотуманные фонари Лампа со штыковым цоколем P21 21W
Лампы указателей поворота -передние Бесцокольная лампа S8W с закреплением в пружинных контактах патрона 27W/7W Примечание: нить 7 Вт не используется
Боковые указатели поворота Бесцокольная лампа W5W 5W
Лампы указателей поворота - задние Лампа со штыковым цоколем P21 21W
Габаритные фонари - передние Бесцокольная лампа W5W 5W
Стоп-сигнал/задний габаритный фонарь Лампа со штыковым цоколем -двухнитевая P21/5 21W/5W Примечание: нить 21 Вт лампы нижнего габаритного фонаря не используется
Верхний стоп-сигнал Светодиоды -
Лампы освещения номерного знака Бесцокольная лампа W5W 5W
Лампы фонарей заднего хода Лампа со штыковым цоколем P21 21W
Фонари бокового освещения при поворотах/боковые фонари с отклоняемой осью Галогенная лампа H8 35W
Автомобили для рынка США: боковые габаритные фонари (передние и задние) Бесцокольная лампа W3W 3W
