Снятие

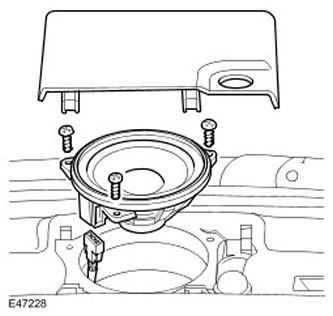

1. Снимите динамик панели управления.
- Снимите решетку динамика.
- Выверните 3 винта.
- Расстыкуйте электрический разъем.
Установка
1. Для установки выполните процедуру снятия в обратной последовательности.
содержание .. 252 253 254 255 256 257 ..
Ленд Ровер Дискавери 3. Динамик панели приборов
1. Снимите динамик панели управления.
1. Для установки выполните процедуру снятия в обратной последовательности.
Ленд Ровер Дискавери 3. Устройство и техническое описание видеосистемы

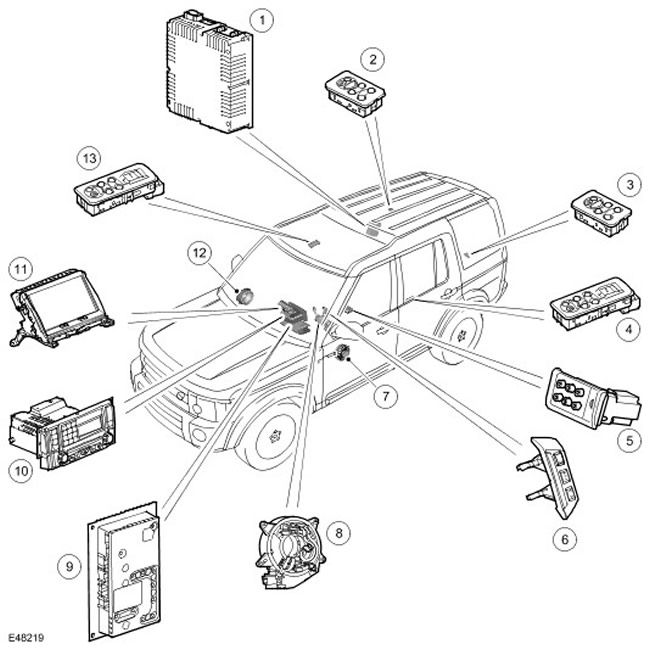

Расположение компонентов видеосистемы
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Модуль телевизионного приемника |
| 2 | - | Пульт дистанционного управления аудиосистемой третий ряд сидений, RH (правый) |
| 3 | - | Пульт дистанционного управления аудиосистемой третий ряд сидений, LH (левый) |
| 4 | - | Пульт дистанционного управления аудиосистемой (второй ряд сидений, Lh (левый)) |
| 5 | - | Панель входов и выходов аудио- и видеосистемы |
| 6 | - | Органы управления, расположенные на рулевом колесе |
| 7 | - | Динамик |
| 8 | - | Подвижная контактная группа |
| 9 | - | Аудиоусилитель |
| 10 | - | Объединенный головной блок аудиосистемы |
| 11 | - | Сенсорный дисплей (TSD) |
| 12 | - | Динамики |
| 13 | - | Пульт дистанционного управления аудиосистемой (второй ряд сидений, Rh (правый)) |

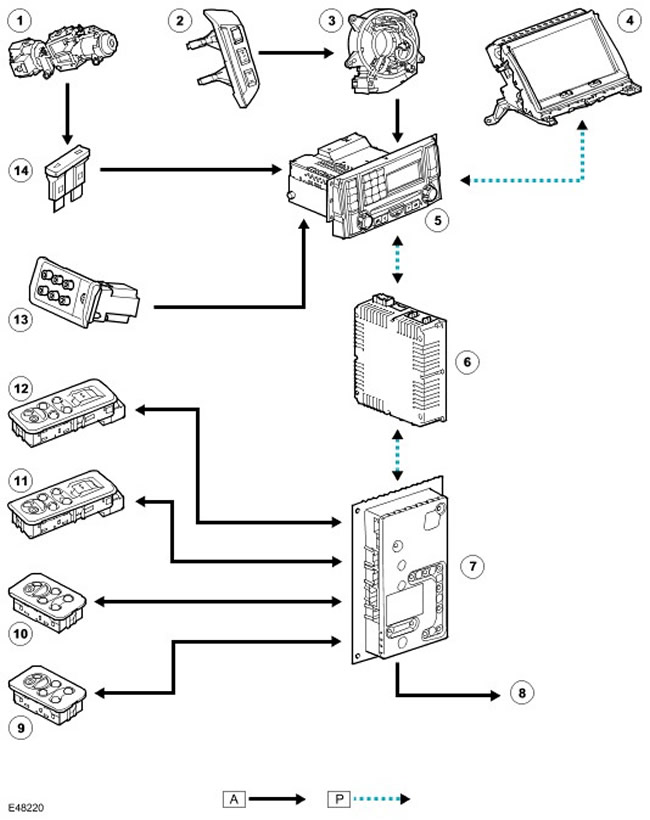

Расположение компонентов видеосистемы
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Переключатель зажигания |
| 2 | - | Органы управления, расположенные на рулевом колесе |
| 3 | - | Подвижная контактная группа |
| 4 | - | Сенсорный дисплей (TSD) |
| 5 | - | Встроенный головной блок (IHU) |
| 6 | - | Телевизионный приёмник |
| 7 | - | Усилитель |
| 8 | - | Динамики |
| 9 | - | Пульт дистанционного управления аудиосистемой в задней двери/розетка для наушников |
| 10 | - | Пульт дистанционного управления аудиосистемой в задней двери/розетка для наушников |
| 11 | - | Пульт дистанционного управления аудиосистемой в задней двери/розетка для наушников и выключатель стеклоподъёмника |
| 12 | - | Пульт дистанционного управления аудиосистемой в задней двери/розетка для наушников и выключатель стеклоподъёмника |
| 13 | - | Панель аудио- и видеосистемы |
| 14 | - | Предохранитель |
В видео систему входят следующие компоненты:
- Передний экран (сенсорный дисплей навигационной системы, TSD)
- Модуль телевизионного приемника
- Телевизионные антенны
- Модули наушников для пассажиров задних сидений
Телевидение
Телевизионная система получает телевизионные сигналы от антенн в задних боковых стеклах. Антенны подсоединены к телевизионному приёмнику с помощью коаксиального кабеля. Для получения дополнительной информации обратитесь к Antenna (415-02)
Телевизионный приёмник
Модуль телевизионного приёмника расположен правой задней части багажного отделениями (правый) Телевизионный приёмник подключен к остальной части видеосистемы посредством шины MOST. Звуковые и управляющие сигналы проходят по шине MOST, а видеосигналы поступают на сенсорный дисплей (TSD) по коаксиальному кабелю. Для получения дополнительной информации обратитесь к Communications Network (418-00)
Звук, сопровождающий телепрограммы, может транслироваться через динамики автомобиля или прослушиваться через наушники, предназначенные для задних пассажиров. Звук можно слушать и при движении автомобиля, однако изображение исчезает, как только автомобиль тронется с места.
Контакты разъёма C2117 модуля телевизионного приёмника
| № контакта | Описание | Входной сигнал/выходной сигнал |
| 1 | Не используется | - |
| 2 | Не используется | - |
| 3 | Не используется | - |
| 4 | Видеосигнал | Входной сигнал |
| 5 | Видеосигнал | - |
| 6 | Не используется | - |
| 7 | Не используется | - |
| 8 | Не используется | - |
| 9 | Видеосигнал | Выходной сигнал |
| 10 | "Масса" видеосигнала | - |
| 11 | "Масса" видеосигнала | - |
| 12 | Не используется | - |
| 13 | Питание | Входной сигнал |

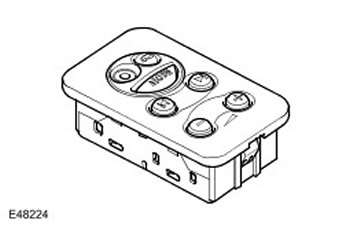

Пульты дистанционного управления аудиосистемой третьего ряда сидений
Пассажиры второго и третьего ряда сидений могут прослушивать программы от любого установленного на автомобиле источника, используя обычные наушники. Катим источникам относятся:
- Телевизор
- CD (компакт-диск)
- Радио
Контроллеры дистанционного управления аудиосистемой дают пользователю возможность выбирать источник для прослушивания. С помощью пульта дистанционного управления невозоможно изменить источник, выбранный на головном блоке. Если в головном блоке воспроизводится CD (компакт-диск), задние пассажиры не могут управлять проигрывателем CD (компакт-диск).
С помощью пульта дистанционного управления аудиосистемой можно изменить громкость наушников, перейти к следующей/предыдущей записи или установить повторное воспроизведение CD (компакт-диск), перейти к другой радиостанции или подстроить вверх/вниз радио- или телевизионный приёмник.
