Ленд Ровер Дискавери 3. Устройство и техническое описание динамиков



Динамики


Конфигурация системы динамиков зависит от класса аудиосистемы и головного блока. Ниже подробно описывается устройство систем динамиков и управление каждой их них.

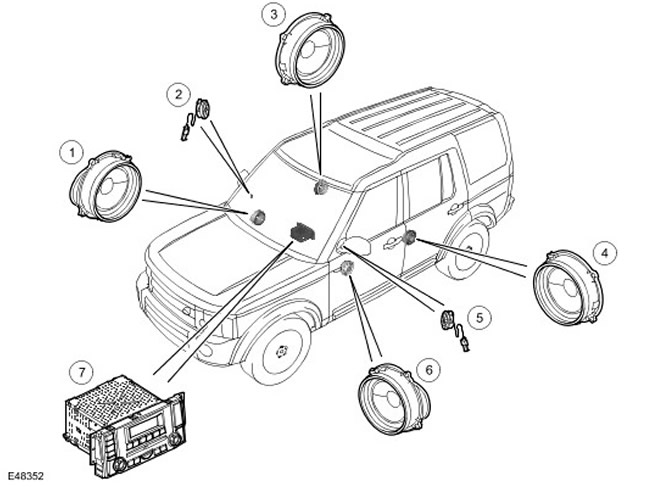

Расположение динамиков стандартной аудиосистемы








Наименование пункта Каталожный номер запасной части Описание
1 - Средне-/низкочастотный динамик передней правой двери
2 - Высокочастотный динамик передней правой двери
3 - Широкодиапазонный динамик задней правой двери
4 - Широкодиапазонный динамик задней левой двери
5 - Высокочастотный динамик передней левой двери
6 - Средне-/низкочастотный динамик передней левой двери
7 - Головной блок аудиосистемы

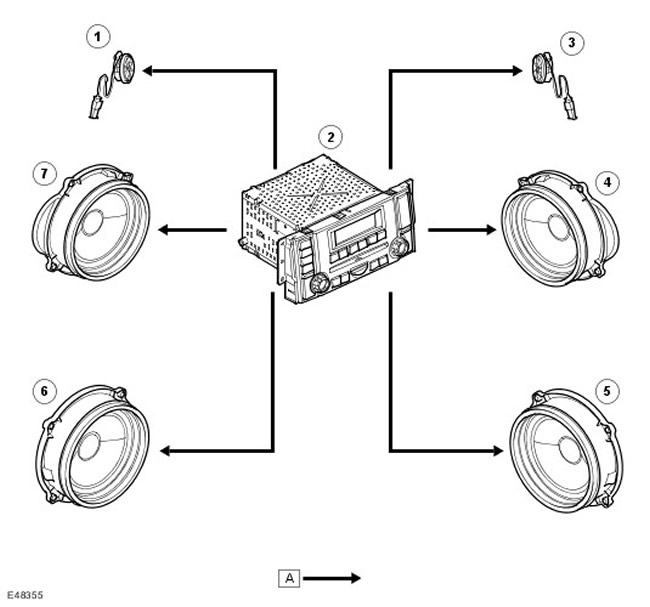

Схема управления динамиками стандартной аудиосистемы


ПРИМЕЧАНИЕ: A = Проводная связь







Наименование пункта Каталожный номер запасной части Описание
1 - Передний левый высокочастотный динамик
2 - Головной блок аудиосистемы
3 - Передний правый высокочастотный динамик
4 - Передний правый средне-/низкочастотный динамик
5 - Задний правый широкодиапазонный динамик
6 - Задний левый широкодиапазонный динамик
7 - Передний левый средне-/низкочастотный динамик

Динамики стандартной аудиосистемы управляются непосредственно головным блоком аудиосистемы Для получения дополнительной информации обратитесь к Audio System (415-01 Audio Unit)

Элементы системы:

  • Головной блок аудиосистемы
  • Два средне-/низкочастотных динамика в передних дверях (по одному с каждой стороны)
  • Два высокочастотных динамика в передних дверях (по одному с каждой стороны)
  • Два широкодиапазонных динамика в задних дверях (по одному с каждой стороны)

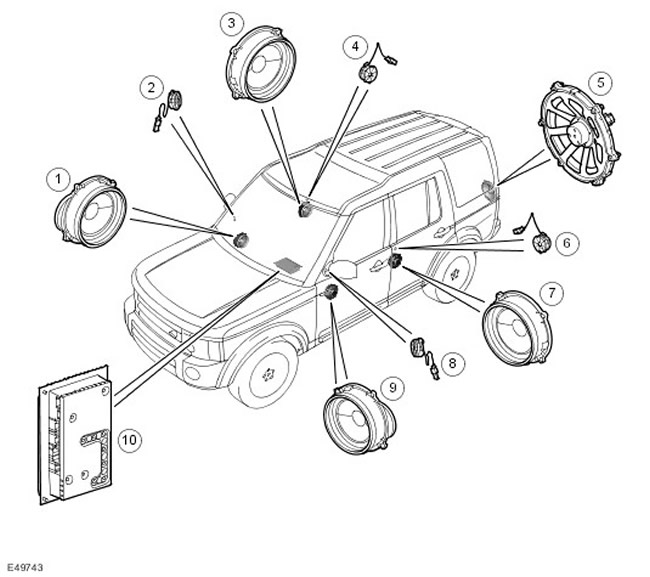

Расположение динамиков аудиосистемы высшего класса Harman /Kardon








Наименование пункта Каталожный номер запасной части Описание
1 - Передний правый средне-/низкочастотный динамик
2 - Передний правый высокочастотный динамик
3 - Задний правый средне-/низкочастотный динамик
4 - Задний правый высокочастотный динамик
5 - Сабвуфер
6 - Задний левый высокочастотный динамик
7 - Задний левый средне-/низкочастотный динамик
8 - Передний левый высокочастотный динамик
9 - Передний левый средне-/низкочастотный динамик
10 - Усилитель высшего класса

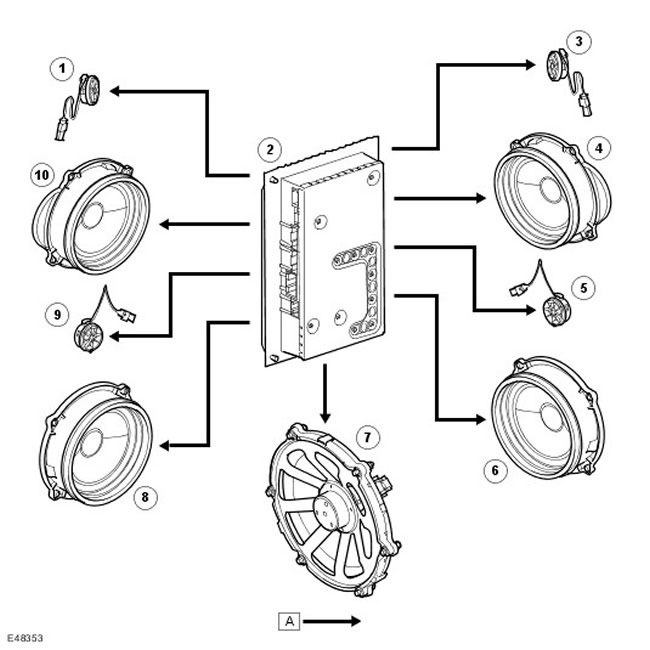

Схема управления динамиками аудиосистемы высшего класса Harman /Kardon


ПРИМЕЧАНИЕ: A = Проводная связь







Наименование пункта Каталожный номер запасной части Описание
1 - Передний левый высокочастотный динамик
2 - Усилитель высшего класса
3 - Передний правый высокочастотный динамик
4 - Передний правый средне-/низкочастотный динамик
5 - Задний правый высокочастотный динамик
6 - Задний правый средне-/низкочастотный динамик
7 - Сабвуфер
8 - Задний левый средне-/низкочастотный динамик
9 - Задний левый высокочастотный динамик
10 - Передний левый средне-/низкочастотный динамик

Динамики аудиосистемы высшего класса Harman/Kardon управляются усилителем, расположенным под правым передним сиденьем автомобиля. Усилитель с выходной мощностью 300 Вт (6 х 50 Вт) находится под управлением объединенного головного блока аудиосистемы (IHU) через шину MOST Для получения дополнительной информации обратитесь к Audio System (415-01 Audio Unit)

Элементы системы:

  • Объединенный головной блок аудиосистемы (IHU)
  • Два средне-/низкочастотных динамика в передних дверях (по одному с каждой стороны).
  • Два высокочастотных динамика в передних дверях (по одному с каждой стороны).
  • Два средне-/низкочастотных динамика в задних дверях (по одному с каждой стороны).
  • Два высокочастотных динамика в задних дверях (по одному с каждой стороны).
  • Сабвуфер, расположенный в нижней части багажного отделения.
  • Аудиоусилитель, расположенный под передним правым сиденьем.

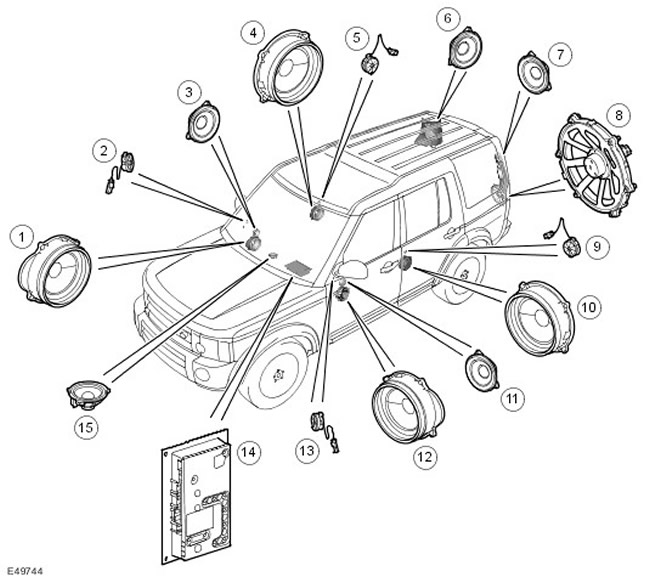

Расположение динамиков аудиосистемы класса "Premium" Harman /Kardon LOGIC7








Наименование пункта Каталожный номер запасной части Описание
1 - Передний правый низкочастотный динамик
2 - Передний правый высокочастотный динамик
3 - Передний правый среднечастотный динамик
4 - Задний правый средне-/низкочастотный динамик
5 - Задний правый высокочастотный динамик
6 - Задний правый динамик объемного звучания
7 - Задний левый динамик объемного звучания
8 - Сабвуфер
9 - Задний левый высокочастотный динамик
10 - Задний левый средне-/низкочастотный динамик
11 - Передний левый среднечастотный динамик
12 - Передний левый низкочастотный динамик
13 - Передний левый высокочастотный динамик
14 - Усилитель класса "Premium"
15 - Передний центральный динамик

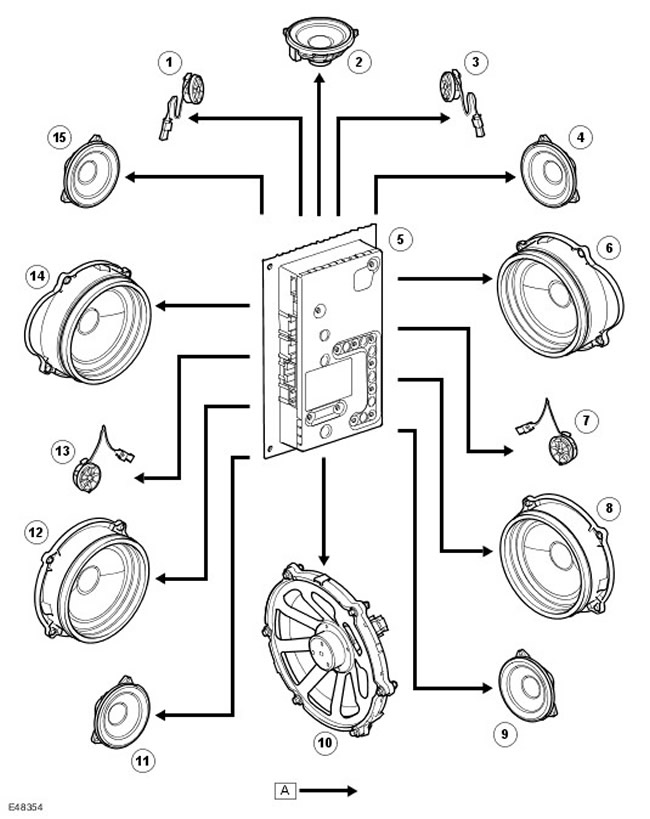

Схема управления динамиками аудиосистемы класса "Premium" Harman /Kardon LOGIC7


ПРИМЕЧАНИЕ: A = Проводная связь







Наименование пункта Каталожный номер запасной части Описание
1 - Передний левый высокочастотный динамик
2 - Передний центральный динамик
3 - Передний правый высокочастотный динамик
4 - Передний правый среднечастотный динамик
5 - Усилитель класса "Premium"
6 - Передний правый низкочастотный динамик
7 - Задний правый высокочастотный динамик
8 - Задний правый средне-/низкочастотный динамик
9 - Задний правый динамик объемного звучания
10 - Сабвуфер
11 - Задний левый динамик объемного звучания
12 - Задний левый средне-/низкочастотный динамик
13 - Задний левый высокочастотный динамик
14 - Передний левый низкочастотный динамик
15 - Передний левый среднечастотный динамик

Динамики аудиосистемы класса «Premium» Harman /Kardon LOGIC7 управляются усилителем, расположенным под правым передним сиденьем автомобиля. Усилитель с выходной мощностью 600 Вт (12 х 50 Вт) находится под управлением объединенного головного блока аудиосистемы (IHU) через шину MOST.

Элементы системы:

  • Объединенный головной блок аудиосистемы (IHU)
  • Два среднечастотных динамика в передних дверях (по одному с каждой стороны)
  • Два низкочастотных динамика в передних дверях (по одному с каждой стороны)
  • Два высокочастотных динамика в передних дверях (по одному с каждой стороны)
  • Два средне-/низкочастотных динамика в задних дверях (по одному с каждой стороны)
  • Два высокочастотных динамика в задних дверях (по одному с каждой стороны)
  • Сабвуфер, расположенный в нижней части багажного отделения
  • Два задних динамика объемного звучания
  • Один центральный динамик, расположенный в центре панели приборов
  • Усилитель класса "Premium"
