Ленд Ровер Дискавери 3. Снятие и установка аудиоблока




Снятие


ВНИМАНИЕ: Новый аудиоблок поставляется с установленной транспортировочной пластиной. Перед установкой аудиоблока транспортировочную пластину необходимо снять.

1. Снимите консоль панели приборов. Для получения дополнительной информации обратитесь к Консоль панели приборов (76.25.03)

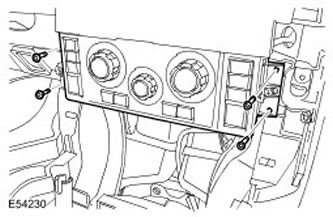

2. Снимите панель управления системы климат-контроля. Выверните 4 болта Torx.

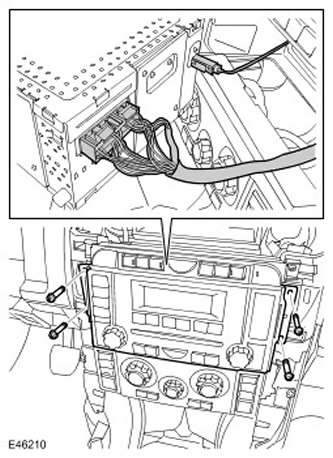

3. Снимите аудиоблок.

  • Выверните 4 болта Torx.
  • Отсоедините 2 электрических разъёма.
  • Отсоедините антенный кабель.






Установка


1. ВНИМАНИЕ: Новый аудиоблок поставляется с установленной транспортировочной пластиной. Перед установкой аудиоблока транспортировочную пластину необходимо снять.

Установите аудиоблок.

  • Подсоедините антенный кабель.
  • Подсоедините электрические разъёмы.
  • Заверните винты Torx.
2. Установите панель управления системы климат-контроля. Заверните винты Torx.

3. Установите консоль панели приборов. Для получения дополнительной информации обратитесь к Консоль панели приборов (76.25.03)

4. Настройте конфигурацию нового аудиоблока с помощью T4.
