Ленд Ровер Дискавери 3. Модуль системы помощи при парковке




Снятие


1. Снимите нижнюю панель задней стойки. Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.34)

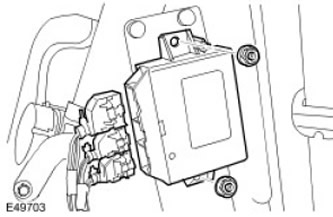

2. Снимите модуль системы помощи при парковке.

  • Отсоедините 3 электрических разъема.
  • Отверните 2 гайки.






Установка


1. Установите модуль системы помощи при парковке.

  • Затяните гайки усилием 5 Нм.
  • Подсоедините электрические разъемы.
2. Установите нижнюю панель задней стойки. Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.34)











Ленд Ровер Дискавери 3. Передний внутренний датчик системы помощи при парковке




Снятие


1. Снимите накладку переднего бампера. Для получения дополнительной информации обратитесь к Передний бампер (76.22.49)

2. Снимите датчик системы помощи при парковке. Высвободите из двух зажимов.






3. Снимите панель отделки датчика системы помощи при парковке. Отпустите три зажима.



Установка


1. Установите панель отделки датчика системы помощи при парковке.

2. Установите датчик системы помощи при парковке.

3. Установите накладку переднего бампера. Для получения дополнительной информации обратитесь к Передний бампер (76.22.49)















Ленд Ровер Дискавери 3. Передний наружный датчик системы помощи при парковке




Снятие


1. Снимите накладку переднего бампера. Для получения дополнительной информации обратитесь к Передний бампер (76.22.49)

2. Снимите датчик системы помощи при парковке. Отпустите два зажима.






3. Снимите панель отделки датчика системы помощи при парковке. Отпустите три зажима.








Установка


1. Установите панель отделки датчика системы помощи при парковке.

2. Установите датчик системы помощи при парковке.

3. Установите накладку переднего бампера. Для получения дополнительной информации обратитесь к Передний бампер (76.22.49)
