Ленд Ровер Дискавери 3. Многофункциональный переключатель рулевой колонки

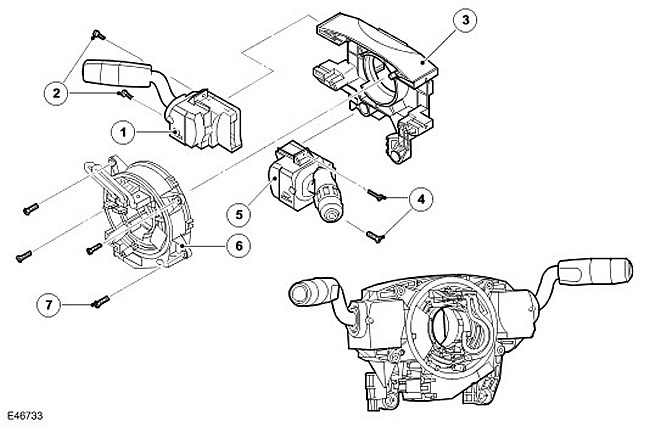

Наименование пункта Каталожный номер запасной части Описание
1 - Переключатель указателей поворота в сборе
2 - Винт (2 шт.)
3 - Корпус
4 - Винт (2 шт.)
5 - Переключатель управления стеклоочистителями в сборе
6 - Спиральная пружина
7 - Винт (4 шт.)

Многофункциональный переключатель рулевой колонки представляет собой корпус, в котором установлены переключатель указателей поворота в сборе, переключатель управления стеклоочистителями в сборе и спиральная пружина. Многофункциональный переключатель находится за рулевым колесом и крепится двумя винтами к верхней части рулевой колонки и двумя винтами к нижней части корпуса замка рулевой колонки.

Спиральная пружина находится перед корпусом и крепится четырьмя винтами. Спиральная пружина входит в пазы на втулке рулевого колеса и поворачивается при вращении рулевого колеса. Спиральная пружина имеет выступ, который выключает указатели поворота при повороте рулевого колеса. Для получения дополнительной информации обратитесь к Air Bag and Safety Belt Pretensioner Supplemental Restraint System (SRS) (501-20B Supplemental Restraint System).
