Снятие
1. Отсоедините провод "массы" от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация
2. Снимите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)

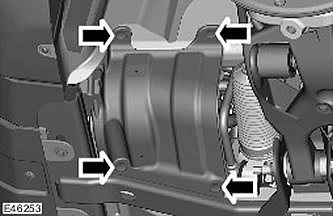

3. Снимите брызговик. Снимите 4 хомута.
4. ВНИМАНИЕ: Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Отсоедините магистраль низкого давления.
- Выверните болт магистрали усилителя рулевого управления.
- Слейте рабочую жидкость в специальную емкость.
- Снимите уплотнительное кольцо и отбракуйте его.

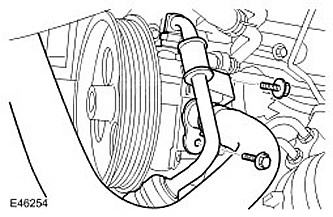

5. Отсоедините магистраль высокого давления от штуцера насоса усилителя рулевого управления. Снимите уплотнительное кольцо и отбракуйте его.
6. Снимите опорный кронштейн магистрали усилителя рулевого управления. Выверните болт.

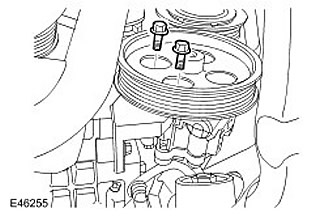

7. Выверните передние болты крепления насоса усилителя рулевого управления. Выверните два болта.

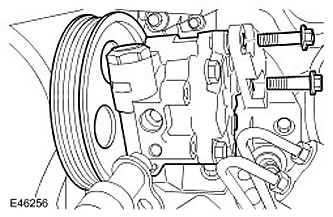

8. Выверните задние болты крепления насоса усилителя рулевого управления. Выверните два болта.
9. Снимите насос усилителя рулевого управления.
Установка
1. Установите насос усилителя рулевого управления и заверните передние болты крепления. Затяните болты (момент затяжки 25 Нм).
2. Заверните задние болты крепления усилителя рулевого управления. Затяните болты (момент затяжки 25 Нм).
3. Присоедините магистраль высокого давления к насосу усилителя рулевого управления.
- Установите уплотнительное кольцо.
- Затяните штуцер (момент затяжки 25 Нм).
4. Отсоедините магистраль низкого давления к насосу усилителя рулевого управления.
- Очистите контактные поверхности деталей.
- Установите уплотнительное кольцо.
- Затяните болт (момент затяжки 25 Нм).
5. Установите опорный кронштейн насоса усилителя рулевого управления.
6. Установите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)
7. Установите брызговик.
8. Подсоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация
9. Заправьте рабочей жидкостью систему усилителя рулевого управления и удалите из системы воздух. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.
