Ленд Ровер Дискавери 3. Диаграмма антиблокировочной системы АБС

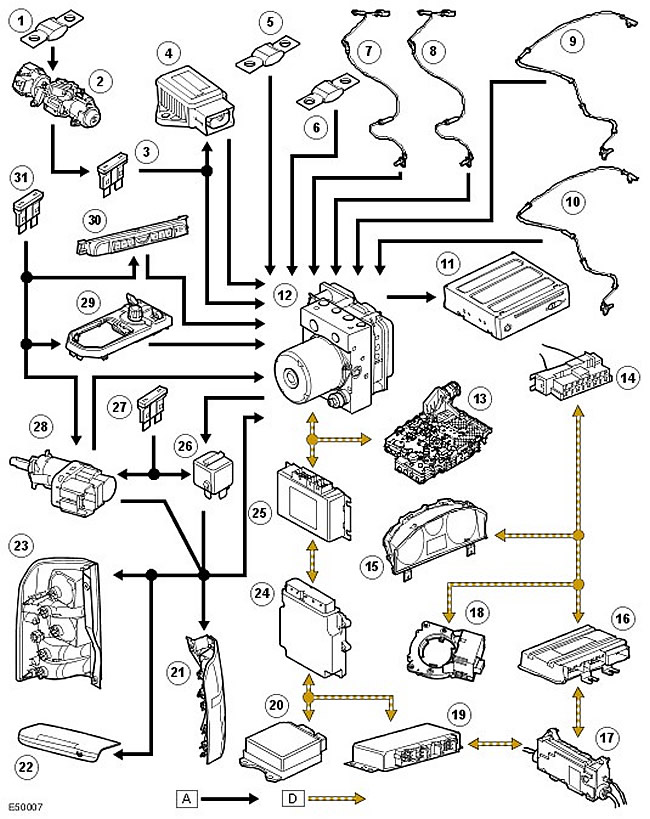

ПРИМЕЧАНИЕ: A = постоянное проводное соединение; D = высокоскоростная шина CAN (сеть контроллера)







Наименование пункта Каталожный номер запасной части Описание
1 - Плавкая вставка 11E в блоке BJBBJB (электрораспределительная коробка аккумуляторной батареи)
2 - Переключатель зажигания
3 - Предохранитель 37P в CJB (коммутационный блок)
4 - Датчик рысканья и бокового ускорения
5 - Плавкая вставка 9E в BJB (коммутационная коробка аккумуляторной батареи)
6 - Плавкая вставка 23E в BJB (коммутационная коробка аккумуляторной батареи)
7 - Датчик скорости переднего колеса
8 - Датчик скорости переднего колеса
9 - Датчик скорости заднего колеса
10 - Датчик скорости заднего колеса
11 - Компьютер навигационной системы
12 - Модуль ABS (антиблокировочная система тормозов)
13 - Модуль управления коробкой передач
14 - Диагностический разъем
15 - Щиток приборов
16 - Блок управления пневматической подвеской
17 - Блок управления стояночным тормозом
18 - Датчик угла поворота рулевого колеса
19 - Блок управления задним дифференциалом
20 - Модуль управления удерживающей системой
21 - Левый стоп-сигнал
22 - Центральный стоп-сигнал
23 - Правый стоп-сигнал
24 - ECM (модуль управления двигателем)
25 - Модуль управления раздаточной коробкой
26 - Реле HDC (необслуживаемое, встроено в CJB (коммутационный блок))
27 - Предохранитель 15P в CJB (коммутационный блок)
28 - Выключатель стоп-сигналов
29 - Переключатель HDC
30 - Переключатель DSC
31 - Предохранитель 66P вCJB (коммутационный блок)







Осмотр и проверка ABS

1. Убедитесь в обоснованности жалобы клиента.

2. Визуально осмотрите на наличие очевидных механических и электрических неисправностей.


Механические факторы Электрические факторы
  • Типоразмер, состояние и установка шин
  • Состояние и установка датчика скорости колеса
  • Состояние и установка датчика угла поворота рулевого колеса (SAS)
  • Состояние и установка датчика рысканья и акселерометра
  • Состояние и установка гидравлического блока управления (с присоединенным модулем ABS)
  • Плавкие предохранители
  • Жгуты электропроводки и электрические разъемы
  • Работа контрольной лампы
  • Датчики скорости колеса
  • Центральная электрораспределительная коробка
  • Переключатель HDC
  • Переключатель DSC
  • Выключатель стоп-сигналов
  • Датчик рысканья и акселерометр
  • Датчик угла поворота рулевого колеса (SAS)
  • Модуль ABS
  • Электрические цепи CAN (Control Area Network)


3. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к дальнейшим действиям устраните ее (если это возможно).

4. Используйте одобренную диагностическую систему или сканирующий прибор (тестер), чтобы перед обращением к Указателю кодов DTC извлечь все диагностические коды неисправности (DTC). Сотрите все DTC после устранения неисправностей.
