Ленд Ровер Дискавери 3. Левый трос механизма стояночного тормоза




Снятие


ВНИМАНИЕ: Во избежание непреднамеренного включения стояночного тормоза и возможного повреждения исполнительного механизма перед началом работ извлеките плавкую вставку 8 из блока предохранителей моторного отсека.

ПРИМЕЧАНИЕ: Если наработка системы стояночного тормоза составляет менее 50000 циклов, допускается замена тросов стояночного тормоза. Если наработка системы стояночного тормоза превышает 50000 циклов, замена тросов стояночного тормоза допускается только в сборе с исполнительным механизмом. Проверить наработку стояночного тормоза можно при помощи T4, (ВКЛ/ВЫКЛ = 1 цикл). В случае обрыва или отсоединения троса во время движения автомобиля может потребоваться "процедура разблокировки исполнительного механизма стояночного тормоза", осуществляемая с помощью Т4.

1. Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный тормоз в "установочное положение".

2. Изолируйте электрическую цепь стояночного тормоза. Извлеките предохранитель 8 из BJB.

3. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и подоприте автомобиль.

4. Снимите оба задних колеса.

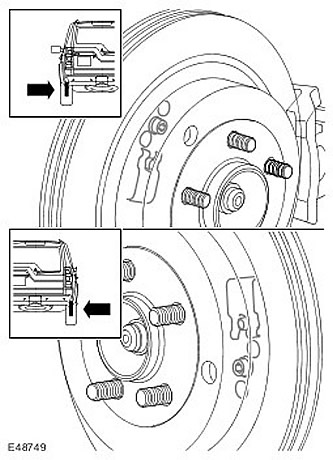

5. Отпустите регулятор колодок стояночного тормоза. Отпустите винт.






6. ВНИМАНИЕ: Не допускайте, чтобы суппорт повис на тормозном шланге.

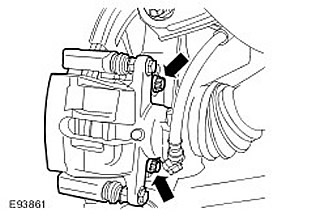

Переставьте левый задний тормозной суппорт.

  • Выверните два болта.
  • Используя подходящий хомут, закрепите тормозной суппорт.

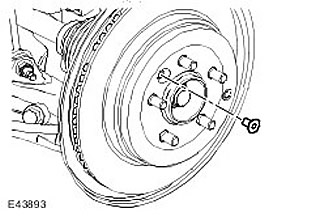

7. Снимите левый задний тормозной диск. Выверните винт.

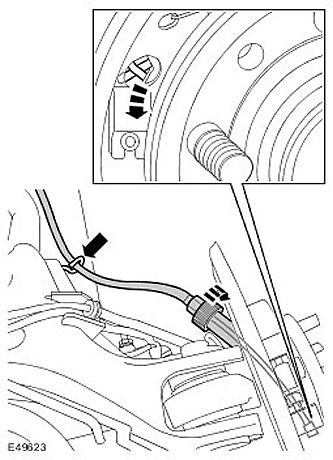

8. Отсоедините трос стояночного тормоза от ступицы колеса.

  • Полностью отпустите гайку.
  • Высвободите трос из нижнего рычага.
  • Отсоедините внутренний трос от тормозной колодки.

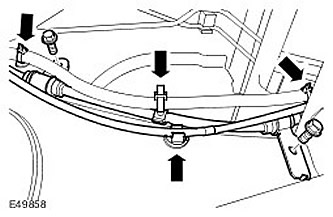

9. Высвободите левый трос стояночного тормоза.

  • Выверните два болта.
  • Снимите три зажима жгута электропроводки.
  • Высвободите трос из зажима на шасси.

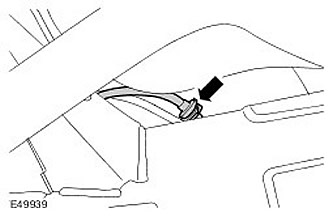

10. Высвободите левый трос стояночного тормоза.

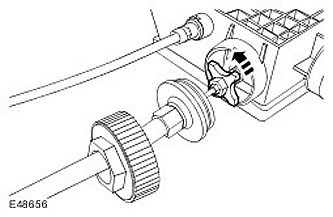

11. Снимите левый трос стояночного тормоза.

  • Ослабьте гайку крепления.
  • Освободите и снимите трос.






Установка


1. Установите левый трос стояночного тормоза.

  • Левый трос: Поверните трос на 5 полных оборотов.
  • Затяните гайку крепления.

2. Установите и закрепите левый трос стояночного тормоза.

  • Затяните болты усилием 22 Нм.
  • Закрепите жгут электропроводки.
  • Закрепите втулку троса на кронштейне кузова.

3. ПРИМЕЧАНИЕ: Установите стопорное кольцо троса тормоза, как показано.

Подсоедините трос стояночного тормоза к ступице колеса.

  • Присоедините трос к рычагу тормозной колодки.
  • Вставьте трос в щит тормоза.
  • Затяните гайку усилием 8 Нм.




4. ВНИМАНИЕ: Очистите элемент от грязи и смазки.

Установите левый задний тормозной диск. Затяните винт Torx усилием 35 Нм.

5. Закрепите левый задний тормозной суппорт.

  • Снимите и отбракуйте хомут.
  • Затяните болты усилием 115 Нм.

6. ПРИМЕЧАНИЕ: Процедуру регулировки следует выполнить в полном объеме.

Отрегулируйте колодки стояночного тормоза. Для получения дополнительной информации обратитесь к Регулировка колодок и накладок стояночного тормоза (70.40.11)

7. Установите задние колеса. Затяните гайки крепления колеса усилием 140 Нм.

8. Установите предохранитель 8 в BJB.













Ленд Ровер Дискавери 3. Снятие и установка переключателя стояночного тормоза




Снятие

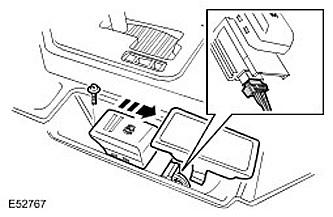

1. Снимите переключатель стояночного тормоза.

  • Снимите крышку.
  • Выверните винт крепления.
  • Отсоедините электрический разъем.






Установка


1. При установке выполните процедуру снятия в обратной последовательности.
