Соединительное устройство троса стояночного тормоза
8
6
Колесные гайки
140
103
* Необходимо установить новые гайки/болты

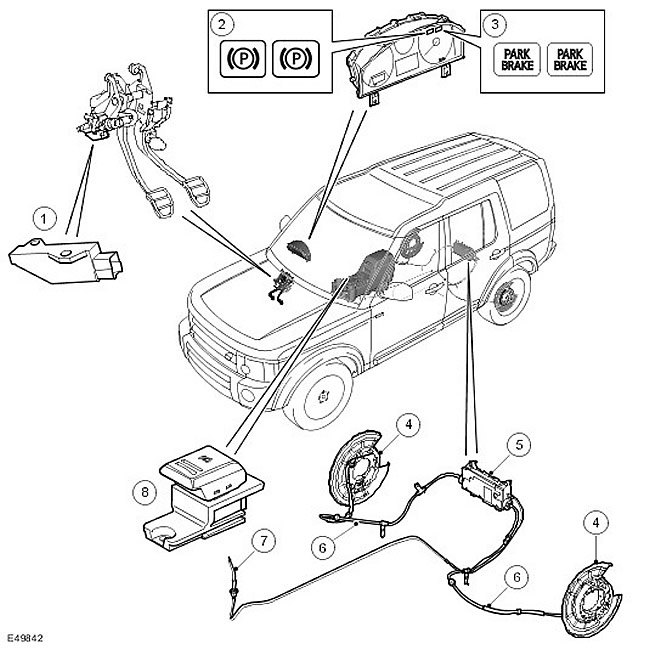

Ленд Ровер Дискавери 3. Расположение узлов и деталей
Наименование пункта
Каталожный номер запасной части
Описание
1
Датчик положения педали сцепления (только для
моделей с механической коробкой передач)
2
Контрольные лампы стояночного тормоза (за
исключением автомобилей, предназначенных для рынка
Северной Америки)
3
Контрольные лампы стояночного тормоза (для
автомобилей, предназначенных для рынка Северной Америки)
4
Тормозной барабан
5
Блок управления стояночным тормозом
6
Трос стояночного тормоза
7
Трос аварийного отпускания
8
Переключатель стояночного тормоза.
Общие сведения
Стояночный тормоз представляет собой систему с электроприводом
барабанных тормозных механизмов, встроенных в задние тормозные
диски. Система стояночного тормоза включает:
Переключатель стояночного тормоза.
Левый и правый барабанные тормозные механизмы.
Тросы левого и правого барабанных тормозных механизмов.
Трос аварийного отпускания стояночного тормоза.
Датчик положения педали сцепления (только для моделей с
механической коробкой передач).
Два индикатора стояночного тормоза.
Блок управления стояночным тормозом.
Блок управления стояночным тормозом регулирует натяжение тросов
тормозных механизмов, включая и выключая тем самым барабанные
тормозные механизмы. Блок управления стояночным тормозом
получает команды от переключателя стояночного тормоза.
