Ленд Ровер Дискавери 3. Снятие и установка заднего тормозного
суппорта
Снятие
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается
производить работы на автомобиле, опирающемся только на домкрат.
Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите колесо в сборе с шиной.
3. ВНИМАНИЕ: Датчик индикатора износа
тормозных колодок очень легко повредить. Запрещается
использовать рычаг для демонтажа датчика. Операция выполняется
только вручную.
Только правая сторона: Отсоедините датчик индикатора износа
тормозных колодок.

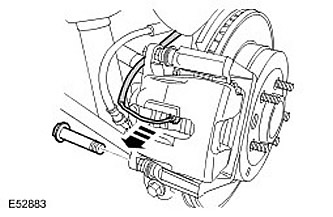

4. Выверните нижний болт тормозного суппорта.

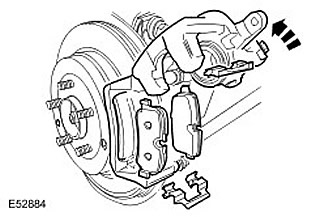

5. Снимите тормозные колодки.
Поверните тормозной суппорт вверх.
Снимите два зажима.

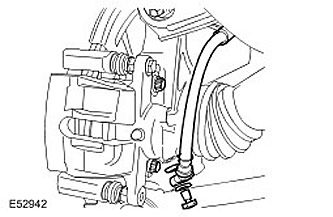

6. Отсоедините тормозной шланг от тормозного суппорта.
Снимите штуцер.
Снимите и отбракуйте две уплотнительные шайбы.
В открытые отверстия вставьте заглушки.

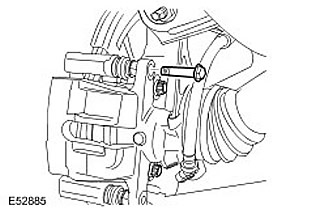

7. Выверните верхний болт тормозного суппорта.
8. Снимите корпус тормозного суппорта.
Установка
1. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте
сжатый воздух для очистки деталей тормозных механизмов. Пыль от
фрикционных материалов приносит вред при попадании в легкие.
Очистите корпус тормозного суппорта и опорную пластину
специальной жидкостью для очистки тормозных механизмов.
8. Установите колесо в сборе с шиной. Затяните колесные
гайки (момент затяжки 140 Нм).
9. Удалите воздух из тормозной системы. Для получения
дополнительной информации обратитесь к Удаление воздуха из
системы тормозов (70.25.02)
Ленд Ровер Дискавери 3. Снятие и установка задних тормозных колодок
Снятие
ПРЕДОСТЕРЕЖЕНИЕ: Замена тормозных колодок
осуществляется в комплекте на весь мост, в противном случае
эффективность торможения может снизиться.
ПРЕДОСТЕРЕЖЕНИЕ: Если загорелась сигнальная
лампа износа тормозных колодок, датчик износа тормозных колодок
необходимо заменить.
ВНИМАНИЕ: Во избежание случайного
срабатывания стояночного тормоза с электрическим управлением (EPB)
и возможного повреждения исполнительного механизма EPB перед
продолжением работ выньте плавкий предохранитель 8,
расположенный в блоке предохранителей в моторном отсеке.
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается
производить работы на автомобиле, стоящем только на одном
домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
2. Снимите колесо.
3. ВНИМАНИЕ: Всегда подпирайте автомобиль специальными
подставками. Запрещается использовать рычаг для демонтажа
датчика. Операция выполняется только вручную.
Только правая сторона: отсоедините датчик индикатора износа
тормозных колодок.
4. Выверните нижний болт тормозного суппорта.
5. Снимите тормозные колодки.
Поверните тормозной суппорт вверх.
Выньте два зажима.
Установка
1. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте
сжатый воздух для очистки деталей тормозных механизмов. Пыль от
фрикционных материалов приносит вред при попадании в легкие.
Очистите корпус тормозного суппорта и опорную пластину
специально жидкостью для очистки тормозных механизмов.
2. Осмотрите уплотнительные кольца поршня рабочего
цилиндра и направляющих пальцев на предмет повреждений.
3. Погрузите конец трубки для удаления воздуха в
подходящую емкость, содержащую небольшое количество предписанной
тормозной жидкости. Наденьте трубку для удаления воздуха на
штуцер прокачки и немного отверните штуцер.
4. Утопите поршень в корпус тормозного суппорта. Затяните
штуцер прокачки (момент затяжки 14 Нм).
5. Отсоедините трубку для удаления воздуха и уберите
емкость с тормоз ной жидкостью.
6. Установите тормозные колодки. Установите два зажима.
