Ленд Ровер Дискавери 3. Наружный шарнир равных угловых скоростей (ШРУС) переднего моста





Снятие

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите колесо.

3. Снимите полуось. Для получения дополнительной информации обратитесь к Передний левый приводной вал (47.10.01)

4. Зажмите полуось в тисках.

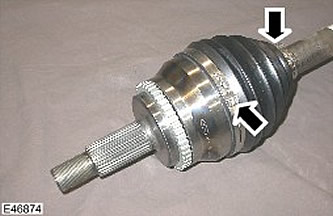

5. Снимите хомуты крепления чехла шарнира равных угловых скоростей и отбракуйте их.





6. Сдвиньте защитный чехол ШРУСа вдоль полуоси для получения доступа к шарниру.

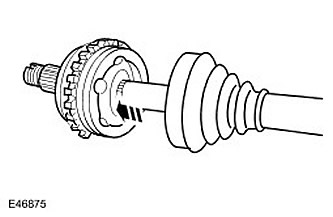

7. Уперев выколотку во внутреннюю часть ШРУСа, снимите ШРУС с полуоси. Снимите пружинное кольцо и отбракуйте его.





8. Снимите чехол наружного шарнира равных угловых скоростей.



Установка

1. Очистите детали.

2. Установите защитный чехол ШРУСа.

3. Установите наружный ШРУС.


• Установите стопорное кольцо.

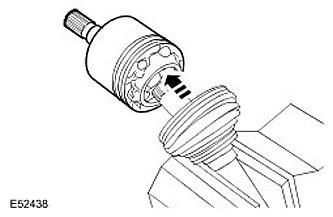

• Установите ШРУС на полуось, установите стопорное кольцо в соответствующую проточку, наденьте ШРУС на полуось полностью.
• Потяните за ШРУС, дабы убедиться, что стопорное кольцо полностью село на место.

4. Набей те в шарнир прилагаемую смазку.

5. Наденьте на ШРУС защитный чехол. Закрепите новыми хомутами.

6. Установите полуось. Для получения дополнительной информации обратитесь к Передний левый приводной вал (47.10.01)

7. Установите колесо. Затяните колесные гайки (момент затяжки 140 Нм).











Ленд Ровер Дискавери 3. Чехол внутреннего шарнира равных угловых скоростей (ШРУС) переднего моста





Снятие

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите колесо.

3. Снимите полуось. Для получения дополнительной информации обратитесь к Передний левый приводной вал (47.10.01)

4. Зажмите полуось в тисках.

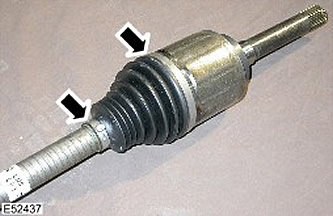

5. Снимите хомуты крепления чехла ШРУСа и отбракуйте их.





6. Сдвиньте защитный чехол ШРУСа вдоль полуоси для получения доступа к шарниру.





7. Уперев выколотку во внутреннюю часть ШРУСа, снимите ШРУС с полуоси. Снимите пружинное кольцо и отбракуйте его.





8. Снимите защитный чехол внутреннего шарнира.



Установка

1. Очистите детали.

2. Установите защитный чехол внутреннего шарнира.

3. Установите внутренний шарнир.


• Установите новое стопорное кольцо.
• Установите ШРУС на полуось, установите стопорное кольцо в соответствующую проточку, наденьте ШРУС на полуось полностью.
• Потяните за ШРУС, дабы убедиться, что стопорное кольцо полностью село на место.

4. Набей те в шарнир прилагаемую смазку.

5. Наденьте на ШРУС защитный чехол. Закрепите новыми хомутами.

6. Установите полуось. Для получения дополнительной информации обратитесь к Передний левый приводной вал (47.10.01)

7. Установите колесо. Затяните колесные гайки (момент затяжки 140 Нм).















Ленд Ровер Дискавери 3. Чехол наружного шарнира равных угловых скоростей (ШРУС) переднего моста





Снятие

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите колесо.

3. Снимите полуось. Для получения дополнительной информации обратитесь к Передний левый приводной вал (47.10.01)

4. Зажмите полуось в тисках.

5. Снимите хомуты крепления чехла ШРУСа и отбракуйте их.





6. Сдвиньте защитный чехол ШРУСа вдоль полуоси для получения доступа к шарниру.

7. Уперев выколотку во внутреннюю часть ШРУСа, снимите ШРУС с полуоси. Снимите пружинное кольцо и отбракуйте его.





8. Снимите чехол наружного шарнира равных угловых скоростей.



Установка

1. Очистите детали.

2. Установите защитный чехол ШРУСа.

3. Установите наружный ШРУС.


• Установите стопорное кольцо.
• Установите ШРУС на полуось, установите стопорное кольцо в соответствующую проточку, наденьте ШРУС на полуось полностью.
• Потяните за ШРУС, дабы убедиться, что стопорное кольцо полностью село на место.

4. Набей те в шарнир прилагаемую смазку.

5. Наденьте на ШРУС защитный чехол. Закрепите новыми хомутами.

6. Установите полуось. Для получения дополнительной информации обратитесь к Передний левый приводной вал (47.10.01)

7. Установите колесо. Затяните колесные гайки (момент затяжки 140 Нм).
