Ленд Ровер Дискавери 3. Компрессор пневматической подвески




Снятие


ПРИМЕЧАНИЕ: Новые элементы пневматической подвески поставляются с установленными на них штуцерами типа Voss, которые уже затянуты требуемым моментом. Поэтому, в случае установки нового элемента не устанавливайте новые штуцера типа Voss.

1. С помощью Т4 сбросьте давление в пневматической подвеске. Для получения дополнительной информации обратитесь к Сброс и подъем давления в системе пневматической подвески (60.50.38)

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

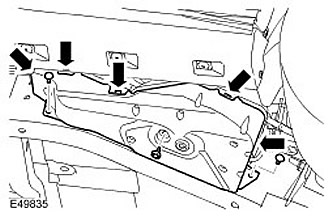

3. Снимите нижнюю крышку воздушного компрессора пневматической подвески.

  • Выверните 3 болта.
  • Откройте 5 защелок.




4. ВНИМАНИЕ: Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

ПРИМЕЧАНИЕ: Доступ к верхнему болту фиксации компрессора очень ограничен. Рекомендуется использовать торцевую головку с присоединительным квадратом на 1/4 дюйма и переходник с карданным шарниром.

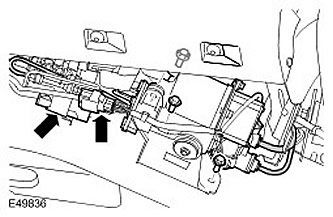

Снимите воздушный компрессор пневматической подвески.

  • Отсоедините 3 воздушных магистрали.
  • Рассоедините два электрических разъема.
  • Выверните три болта.






Установка


1. ВНИМАНИЕ: Проследите за тем, чтобы жгут проводов и магистрали пневматической подвески не были зажаты кронштейном крепления воздушного компрессора пневматической подвески.

ВНИМАНИЕ: Правильно выставьте верхнюю крышку воздушного компрессора пневматической подвески.

ПРИМЕЧАНИЕ: Перед вворачиванием двух нижних болтов вверните, но не затягивайте до конца верхний болт.

Установите воздушный компрессор пневматической подвески.

  • Затяните болты усилием 10 Нм.
  • Подсоедините воздушные магистрали.
  • Состыкуйте электрические разъемы.

2. Установите нижнюю крышку воздушного компрессора пневматической подвески. Заверните болты и затяните их (момент затяжки 9 Нм).

3. С помощью Т4 поднимите давление в пневматической подвеске. Для получения дополнительной информации обратитесь к Сброс и подъем давления в системе пневматической подвески (60.50.38)















Ленд Ровер Дискавери 3. Модуль управления пневматической подвеской




Снятие


1. Водительская сторона: снимите панель отделки переднего дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)

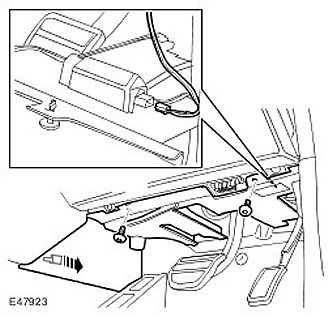

2. Снимите закрывающую облицовку.

  • Освободите зажим.
  • Выверните два винта.
  • Рассоедините электрический разъем.

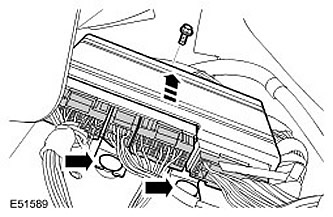

3. Снимите электронный блок управления пневматической подвеской.

  • Рассоедините 4 электрических разъема.
  • Выверните болт.
  • Освободите 2 зажима.






Установка


1. Установите электронный блок управления пневматической подвеской.

  • За фиксируйте зажимами.
  • Состыкуйте электрические разъемы.
  • Затяните болт (момент затяжки 9 Нм).

2. Установите закрывающую облицовку.

  • Состыкуйте электрический разъем.
  • За фиксируйте зажим.
  • Затяните винты.

3. Установите панель отделки переднего дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)

4. Выполните инициацию нового электронного блока при помощи T4.
