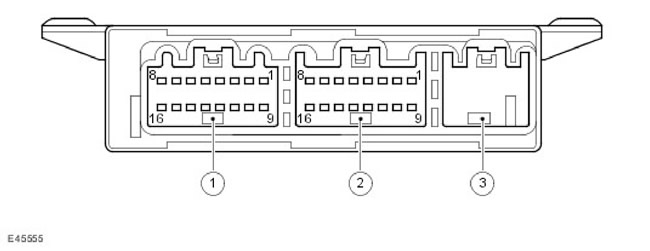

Наименование пункта |
Каталожный номер запасной части |
Описание |
1 |
- |
Разъем C2447 |
2 |
- |
Разъем C1537 |
3 |
- |
Не используется |
Два разъема обеспечивают интерфейс между модулем TPMS и внешними
устройствами этой системы. Г нездо третьего разъема на модуле
TPMS не используется.
В следующих таблицах рассмотрены сигналы и линии электропитания,
соответствующие всем выводам разъемов.
Разъем C1537
№ контакта |
Описание |
Вход/выход |
1 |
Не используется |
- |
2 |
Низкоскоростная шина CAN - вход |
Вход/выход |
3 |
Высокоскоростная шина CAN - вход |
Вход/выход |
4 |
Не используется |
- |
5 |
Питание светодиода переключателя TPMS |
Выход |
6 |
Не используется |
- |
7 |
Переключатель TPMS |
Вход |
8 |
Питание зажигания 12 В |
Вход |
9 |
Не используется |
- |
10 |
Низкоскоростная шина CAN - выход |
Вход/выход |
11 |
Высокоскоростная шина CAN - выход |
Вход/выход |
12 |
Масса |
Вход |
13-15 |
Не используется |
- |
16 |
Постоянное питание 12 В от аккумуляторной батареи |
Вход |
Разъем C2447
№ контакта |
Описание |
Вход/выход |
1-4 |
Не используется |
- |
5 |
Левый задний инициатор - положительный (+) сигнал |
Выход |
6 |
Левый задний инициатор - отрицательный (-) сигнал |
Выход |
7 |
Правый задний инициатор - положительный (+) сигнал |
Выход |
8 |
Правый задний инициатор - отрицательный (-) сигнал |
Выход |
9-12 |
Не используется |
- |
13 |
Левый передний инициатор - положительный (+) сигнал |
Выход |
14 |
Левый передний инициатор - отрицательный (-) сигнал |
Выход |
15 |
Правый передний инициатор - положительный (+) сигнал |
Выход |
16 |
Правый передний инициатор - отрицательный (-) сигнал |
Выход |
Сигналы CAN (Controller Area Network - локальная сеть контроллеров)
Модуль TPMS передает и принимает цифровые сообщения по шине CAN
средней скорости. Получаемые сообщения используются для
управления работой TPMS. Передаваемые сообщения содержат
информацию о состоянии TPMS и команды включения индикаторов
и/или отображения сообщений на дисплее центра сообщений щитка
приборов.
Принимаемые сообщения
Модуль TPMS принимает сообщения, указанные в следующей таблице.
Сообщение |
Передатчик |
Скорость автомобиля |
Модуль ABS |
Скорректированная температура окружающей среды |
Модуль ATC |
Состояние габаритных фонарей |
CJB |
Состояние замка зажигания |
CJB |
Показания одометра |
Щиток приборов |
Показания таймера |
Щиток приборов |
Уровень напряжения в электросети автомобиля |
Щиток приборов |
Состояние реле коленчатого вала двигателя |
ECM |
Физический диагностический запрос |
T4 |
Функциональный диагностический запрос |
T4 |
Состояние двигателя |
ECM |
Идентификационная информация основной конфигурации
автомобиля |
Щиток приборов |
Параметры конфигурации автомобиля |
Щиток приборов |
Передаваемые сообщения
Модуль TPMS передает сообщения, показанные в следующей таблице.
Сообщение |
Приемник |
Ответный диагностический сигнал TPMS |
T4 |
Запрос включения красного индикатора TPMS при
падении давления в шине на 35%. |
Щиток приборов |
Запрос включения желтого индикатора TPMS при падении
давления в шине на 25% |
Щиток приборов |
Звуковой сигнал TPMS |
Щиток приборов |
Запрос отображения сообщения TPMS |
Щиток приборов |
