ПРИМЕЧАНИЕ: Панель обслуживается без ее приварных шпилек.
1. При замене верхней боковой выступающей секции заднего лонжерона снимаются следующие элементы:
- Облицовка заднего бампера
- Крепление заднего бампера
- Опорная панель заднего фонаря
- Нижняя боковая выступающая секция заднего лонжерона
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите нижнюю боковую выступающую секцию заднего лонжерона. За дополнительной информацией обратитесь к главе: Удлинитель нижней части заднего лонжерона (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).
4. Выфрезеруйте места контактной сварки.
5. Разделите соединения и снимите старую панель.
Установка
1. Подготовьте сопрягаемые поверхности старой и новой панелей.
2. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.
3. Выполните сварку электрозаклепками по технологии MIG.

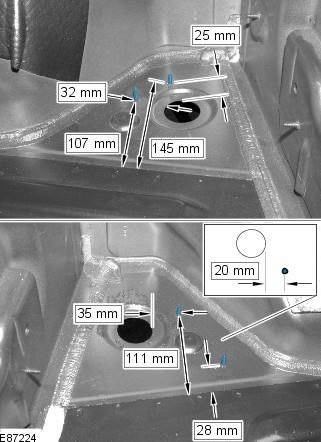

4. Установите приварные шпильки.
5. Зачистите все сварные швы.
6. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
