ПРИМЕЧАНИЕ: К старой панели прикреплены элементы NVH, на новой панели они не обслуживаются. При повреждении потребуются новые элементы.
Снятие
1. В сочетании с панелью крепления задних фонарей заменяется:
- Облицовка заднего бампера
- Арматура заднего бампера
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите задний бампер. За дополнительной информацией обратитесь к главе: Задний бампер (501-19 Бамперы, Снятие и установка).
4. Отсоедините оба провода от аккумуляторной батареи.
5. Снимите панель отделки стойки "D". За дополнительной информацией обратитесь к главе: Панель отделки стойки 'D'(501-05 Отделка салона, Снятие и установка).
6. Снимите заднее колесо в сборе с шиной.
7. Снимите молдинг окна задней боковой панели.
8. Снимите панель отделки багажного отделения.
9. Снимите решетку вытяжного отверстия.
10. Высвободите изоляционный материал и расположите его в стороне.
11. Высвободите и расположите в стороне жгут электропроводки.

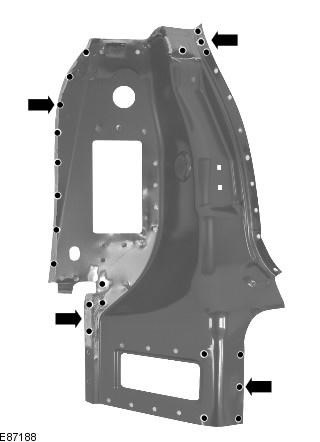

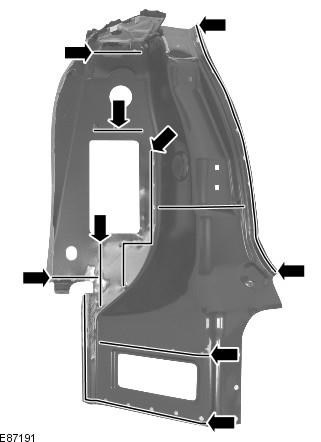

12. Используйте ленточно-шлифовальную машинку, чтобы сошлифовать сварные точки на показанном участке.
13. Выфрезеруйте оставшиеся сварные точки.
14. Разделите соединения и снимите старую панель, также отсоедините элементы NVH.
Установка
1. Подготовьте соединительные поверхности старой и новой панели, включая секции панелей крепления задних фонарей.

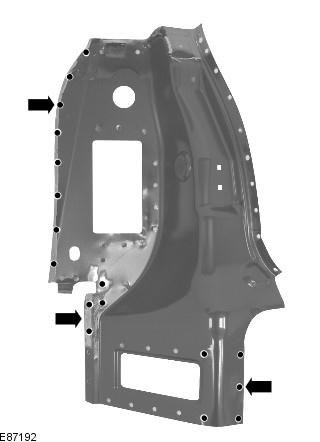

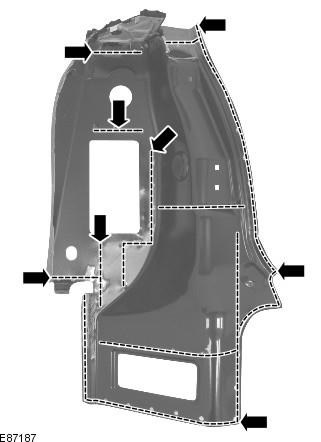

2. Просверлите в новой панели отверстия для сварки электрозаклепками MIG.
3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
4. Снимите новую панель.

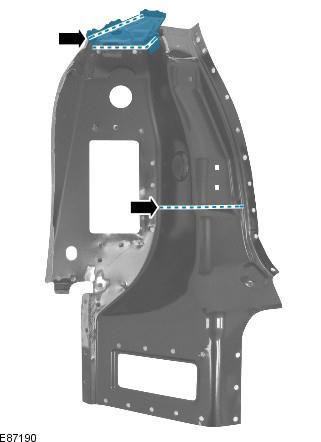

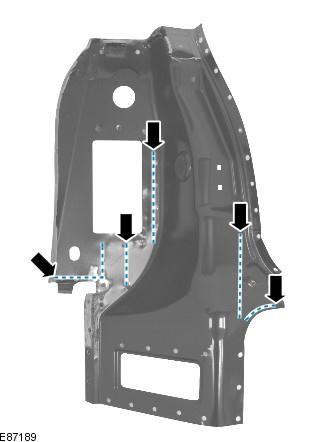

5. Нанесите клей на показанные участки.
6. При необходимости замените элементы NVH.

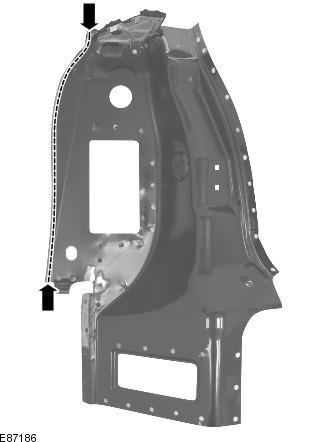

7. Нанесите герметизирующий клей на элементы NVH.
8. Приложите новую панель и зафиксируйте ее на месте.
9. Выполните точечную сварку.
10. Сварка электрозаклепками MIG.
11. Зачистите все сварные соединения.
12. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
