Ленд Ровер Фрилендер 2. Секция заднего лонжерона




ПРИМЕЧАНИЕ: Секция заднего лонжерона из обслуживаемой панели заднего лонжерона. Секция имеет длину приблизительно 410 мм и обслуживается вместе с нижним удлинителем заднего лонжерона.

ПРИМЕЧАНИЕ: Для получения доступа к секции заднего лонжерона необходимо снять нишу запасного колеса.



Снятие


1. В сочетании с секцией заднего лонжерона заменяется:
  • Облицовка заднего бампера
  • Арматура заднего бампера
  • Панель задка
  • Крепление заднего бампера
  • Внутренняя сторона задней панели в сборе
  • Замыкающая панель заднего лонжерона.
  • Ниша для запасного колеса
  • Топливный бак
  • Задний подрамник и подвеска в сборе

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите замыкающую панель заднего лонжерона. За дополнительной информацией обратитесь к главе: Защитная панель заднего лонжерона (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).

4. Снимите задний подрамник / подвеску в сборе. За дополнительной информацией обратитесь к главе: Задний подрамник (502-00 Уни-кузов, подрамник и система крепления, Снятие и установка).

5. Снимите топливный бак. За дополнительной информацией обратитесь к главе: Топливный бак (310-01A Топливный бак и топливные магистрали - 3.2L NA - I6, Снятие и установка).

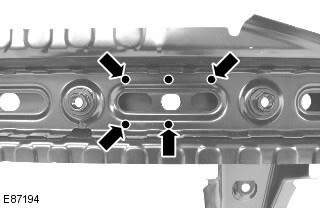

6. Выфрезеруйте сварные точки.

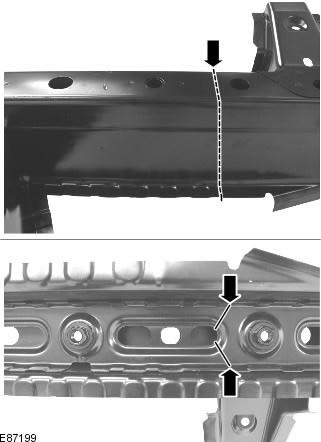

7. Отрежьте старую панель в показанной точке.






8. Разделите соединения и снимите старую панель.



Установка

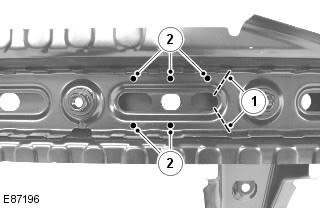

1. Снимите секцию усилителя со старой панели.
  • 1. Отрежьте усилитель в показанной точке, не перережьте лонжерон.
  • 2. Выфрезеруйте 5 точечных сварных швов.
  • 3. Отделите и снимите остатки усилителя.

ПРИМЕЧАНИЕ: Старый лонжерон и разрезы новой секции усилителя должны быть разнесены не менее, чем на 50 мм.

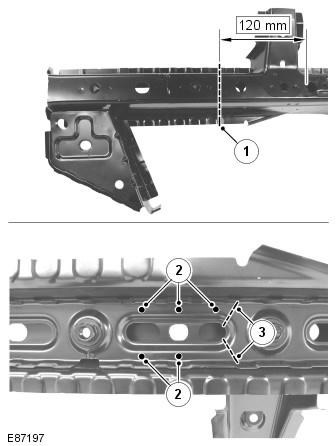

2. Снимите секцию заднего лонжерона с обслуживаемой панели:
  • 1. Отрежьте лонжерон в показанной точке, не перережьте усилитель.
  • 2. Выфрезеруйте 5 точечных сварных швов.
  • 3. Отрежьте усилитель в показанной точке.
  • 4. Отделите и снимите секцию лонжерона.

ПРИМЕЧАНИЕ: Старый лонжерон и разрезы новой секции усилителя должны быть разнесены не менее, чем на 50 мм.






3. Подготовьте соединительные поверхности старой и новой панели.

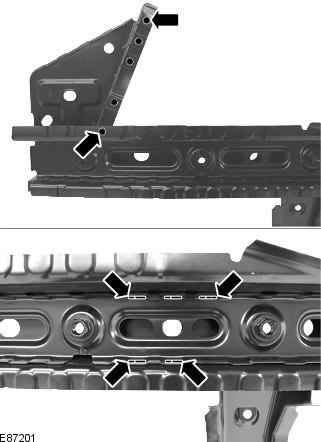

4. Просверлите в новой панели отверстия для сварки электрозаклепками MIG.






5. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.

6. Зафиксируйте панели и прихватите стыковые соединения.






7. Зачистите прихваточные швы.

8. Выполните сварку стыковых соединений по технологии MIG.






9. Сварка электрозаклепками MIG.






10. Зачистите все сварные соединения.

11. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
