ПРИМЕЧАНИЕ: Панель нижней обвязки обслуживается как отдельная привариваемая панель.
Снятие
1. В сочетании с панелью нижней обвязки заменяется:
- Облицовка переднего бампера
- Переднее крыло
- Передняя дверь
- Задняя дверь
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите крыло.
4. Снимите переднюю дверь. За дополнительной информацией обратитесь к главе: Передняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
5. Снимите заднюю дверь. За дополнительной информацией обратитесь к главе: Задняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
6. Снимите переднее колесо. За дополнительной информацией обратитесь к главе: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
7. Снимите заднее колесо. За дополнительной информацией обратитесь к главе: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
8. Левая сторона: Снимите ручку открывания капота.
9. Снимите переднее сиденье. За дополнительной информацией обратитесь к главе: Переднее сиденье (501-10 Сиденье, Снятие и установка).
10. Снимите напольную консоль. За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
11. Снимите уплотнитель проема передней двери.
12. Снимите уплотнитель проема задней двери.
13. Снимите панель отделки дверного проема. За дополнительной информацией обратитесь к главе: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
14. Снимите верхнюю панель отделки стойки "В". За дополнительной информацией обратитесь к главе: Верхняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).
15. Снимите нижние панели отделки правой и левой стойки "В". За дополнительной информацией обратитесь к главе: Нижняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).
16. Снимите панель отделки задней боковой части кузова. За дополнительной информацией обратитесь к главе: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).
17. Снимите внутреннюю отделку правой и левой панели нижней обвязки.
18. Снимите наружный молдинг панели нижней обвязки.
19. Снимите внутреннюю отделку задней панели.
20. Снимите подушку заднего сиденья. За дополнительной информацией обратитесь к главе: Подушка заднего сиденья(501-10 Сиденье, Снятие и установка).
21. Снимите устройство втягивания переднего ремня безопасности. За дополнительной информацией обратитесь к главе: Механизм втягивания переднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).
22. Снимите секцию заднего коврового покрытия.
23. Высвободите и расположите в стороне секцию переднего коврового покрытия.
24. Снимите датчик бокового удара со средней стойки кузова. За дополнительной информацией обратитесь к главе: Датчик бокового удара стойки (501-20B Вспомогательная удерживающая система, Снятие и установка).
25. Снимите датчик бокового удара с задней стойки кузова. За дополнительной информацией обратитесь к главе: Датчик бокового удара стойки (501-20B Вспомогательная удерживающая система, Снятие и установка).
26. Высвободите и расположите в стороне внутреннюю изоляцию перегородки.
27. Высвободите и расположите в стороне жгуты электропроводки, проходящие вдоль внутренней части панели нижней обвязки.
28. Отрежьте старую панель в месте соединеия со стойкой "А", стойкой "В" и задней боковой панелью, оставив припуск для установки новой панели внахлест. Используйте новую панель для справки.
29. Выфрезеруйте сварные точки.
30. Разделите соединения и снимите старую панель.
Установка
1. Приложите новую панель, выровняйте ее и зафиксируйте на месте, внахлест на старую панель, оставшуюся на автомобиле.
2. Прорежьте новую и старую панели у стойки "А", стойки "В" и задней боковой панели, где должны быть выполнены стыковые соединения по технологии MIG.
3. Снимите новую панель и остатки старой.

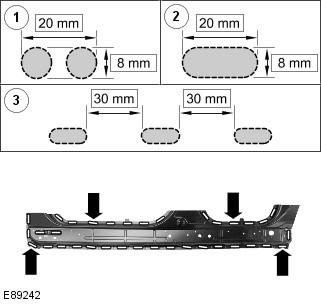

4. Прорежьте отверстия в новой панели для сварки твердым припоем MIG.

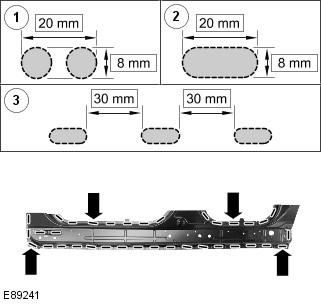

ПРИМЕЧАНИЕ: В соответствии с промежутками, показанными на иллюстрации, должны быть сделаны отверстия для сварки твердым припоем MIG. Там, где это невозможно из-за углублений в панели, отверстие должно быть сделано на месте оригинальной сварной точки.
5. Подготовьте соединительные поверхности старой и новой панели.
6. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
7. Прихватите стыковые соединения.
8. Выполните сварку твердым припоем MIG.
9. Зачистите прихваточные швы.
10. Выполните сварку стыковых соединений по технологии MIG.
11. Зачистите все сварные соединения.
12. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
