Ленд Ровер Фрилендер 2. Усиление стойки B




Усилитель стойки "В" изготовлен из стали ВН300 (отожженной стали). Он должен быть приварен электрозаклепками МIG к внутренней части стойки "В", внутреннему усилителю панели нижней обвязки и усилителю верхней обвязки. Точечная сварка не должна использоваться.

Удостоверьтесь, что все сварные соединения соответствующим образом герметизированы и защищены от проникновения воды, особенно в зонах, где нельзя воспроизвести клеевое соединение / уплотнение оригинальной панели. Герметизируйте соединения перед установкой наружных панелей, где это необходимо.

ПРИМЕЧАНИЕ: Усилитель стойки "В" отпарывается от "кольцевой рамы" усилителя боковой панели, он не обслуживается отдельно.

ПРИМЕЧАНИЕ: Между усилителем стойки "В" и внутренней частью стойки "В" расположен элемент NVH.



Снятие


1. В сочетании с усилителем стойки "В" заменяется:
  • Передняя дверь
  • Задняя дверь
  • Обивка крыши
  • Наружная панель стойки "В"

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите наружную панель стойки "В". За дополнительной информацией обратитесь к главе: Наружная панель стойки 'В'(501-29 Ремонты листовых металлических элементов боковых панелей, Снятие и установка).

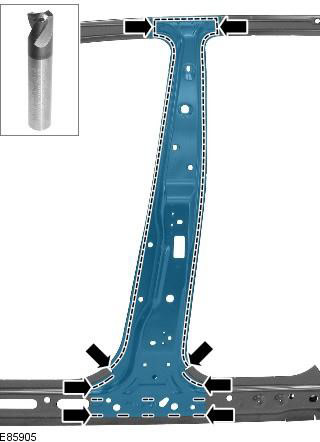

4. Выфрезеруйте сварные точки.

ПРИМЕЧАНИЕ: В зонах верхней части / верхней обвязки стойки "А" и нижней панели обвязки потребуется использовать сверло для точечных сварных швов из стали HSS.

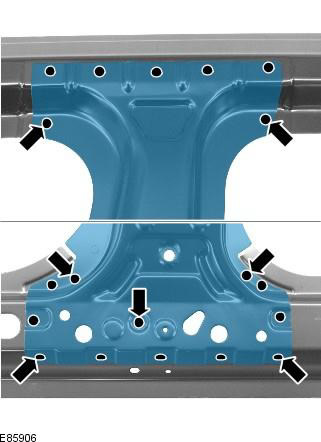

ПРИМЕЧАНИЕ: Сквозь усилитель стойки "В" и внутреннюю панель стойки "В" в зоне дверных проемов необходимо просверлить отверстия. Это позволяет устанавливать электрозаклепки MIG сквозь внутреннюю панель.






5. Разделите соединения и снимите старую панель, также отсоедините элемент NVH.



Установка


1. Снимите часть усилителя стойки "В" с кольцевой рамы обслуживаемой панели. Выфрезеруйте точечные сварные швы при помощи сверла для точечных сварных швов из стали HSS.






2. Подготовьте соединительные поверхности старой и новой панели.

3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.

4. Снимите новую панель.

5. При необходимости замените элемент NVH.

6. Нанесите герметизирующий клей на элемент NVH.






7. Приложите новую панель и зафиксируйте ее на месте.

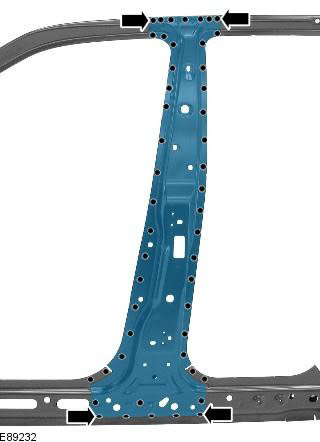

8. Сварка электрозаклепками MIG.

ПРИМЕЧАНИЕ: Отверстия для электрозаклепок MIG делаются в ходе снятия старой панели и разделения обслуживаемой панели.

ПРИМЕЧАНИЕ: Электрозаклепки MIG должны быть установлены сквозь внутреннюю панель в зоне дверных проемов.






9. Зачистите все сварные соединения.

10. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
