ПРИМЕЧАНИЕ: Вдоль правой и левой стороны панели новые сварные точки не должны совпадать с оригинальными точками, а должны размещаться рядом с ними.
Снятие
1. В сочетании с панелью крыши заменяется:
- Подъемная дверь багажного отделения
- Лобовое стекло
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Отсоедините оба провода от аккумуляторной батареи.
4. Снимите подъемную дверь багажного отделения. За дополнительной информацией обратитесь к главе: Поднимаемая дверь багажного отделения (501-03 Запираемые элементы кузова, Снятие и установка).
5. Снимите лобовое стекло. За дополнительной информацией обратитесь к главе: Лобовое стекло (501-11 Стекла, рамы и механизмы, Снятие и установка).
6. Снимите оба передних сиденья. За дополнительной информацией обратитесь к главе: Переднее сиденье (501-10 Сиденье, Снятие и установка).
7. Снимите заднее сиденье.
8. Снимите оба модуля боковых шторок безопасности. За дополнительной информацией обратитесь к главе: Модуль боковой подушки безопасности (501-20B Вспомогательная удерживающая система, Снятие и установка).
9. Снимите механизмы втягивания ремней безопасности обоих передних сидений. За дополнительной информацией обратитесь к главе: Механизм втягивания переднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).
10. Снимите оба механизма втягивания ремней безопасности заднего сиденья. За дополнительной информацией обратитесь к главе: Механизм втягивания заднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).
11. Высвободите жгут электропроводки и расположите его в стороне.

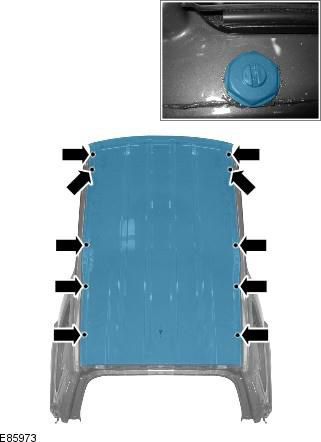

12. Выверните 10 болтов с головкой 21 мм.

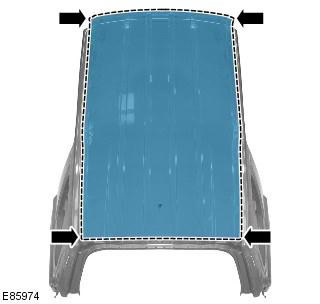

13. Выфрезеруйте сварные точки.
14. Перережьте клей, чтобы отделить усилители от панели крыши.
15. Разделите остальные соединения и снимите старую панель.
Установка
1. Подготовьте соединительные поверхности старой и новой панели.

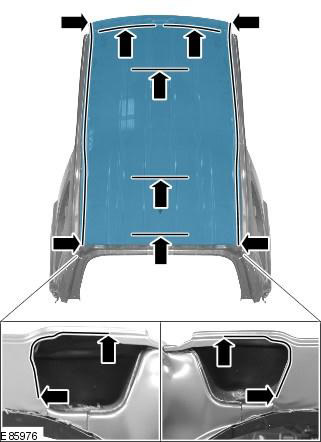

2. Нанесите клей на показанные участки.
3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
4. Вверните 10 болтов с головкой 21 мм.
5. Точечная сварка.
ПРИМЕЧАНИЕ: Вдоль правой и левой стороны панели новые сварные точки не должны совпадать с оригинальными точками, а должны размещаться рядом с ними.
6. Зачистите все сварные соединения.
7. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
