Ленд Ровер Фрилендер 2. Верхняя опора подвески




ПРИМЕЧАНИЕ: Верхняя опора подвески обслуживается как отдельная привариваемая панель.

ПРИМЕЧАНИЕ: Сервисная панель приварена не полностью.

ПРИМЕЧАНИЕ: Панель обслуживается без ее приварных шпилек.



Снятие


1. При замене верхней опоры подвески снимаются следующие элементы:
  • Облицовка переднего бампера
  • Крепление переднего бампера
  • Капот
  • Панель защелки капота
  • Оба передних крыла
  • Верхняя панель фартука крыла
  • Фартук крыла
  • Панель приборов

ПРИМЕЧАНИЕ: Также необходимо снять двигатель и подвеску, как единый узел.

2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите панель фартука крыла. За дополнительной информацией обратитесь к главе: Панель фартука крыла (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).

4. Снимите панель приборов. За дополнительной информацией обратитесь к главе: Панель управления - 2.2L Duratorq - Td4 (501-12 Панель приборов и консоль, Снятие и установка).

5. Снимите внутреннюю панель отделки панели нижней обвязки.

6. Снимите нижнюю панель отделки стойки "В". За дополнительной информацией обратитесь к главе: Нижняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).

7. Снимите двигатель и переднюю подвеску, как единый узел.

8. Правая сторона: Снимите педальную коробку.

9. Правая сторона: Снимите главный тормозной цилиндр. За дополнительной информацией обратитесь к главе: Главный тормозной цилиндр(206-06 Гидропривод тормозов, Снятие и установка).

10. Высвободите и отложите в сторону ковровое покрытие и изолирующий материал, расположенный на внутренней перегородке.

11. Высвободите жгут электропроводки и отложите его в сторону.

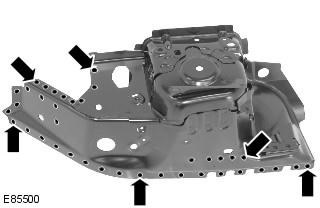

12. Выфрезеруйте места контактной сварки.






13. Разделите соединения и снимите старую панель.



Установка

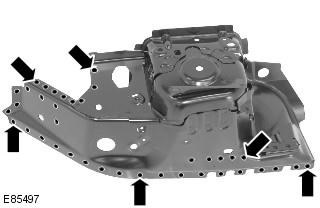

1. Подготовьте новую панель в показанной зоне, где она не полностью приварена, и выполните сварку электрозаклепками по технологии MIG.






2. Подготовьте сопрягаемые поверхности старой и новой панелей.

3. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.






4. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

5. Выполните сварку электрозаклепками по технологии MIG.

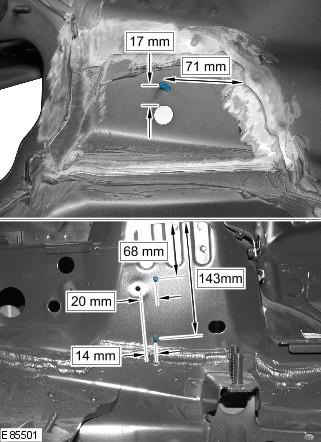

6. Установите приварные шпильки.






7. Зачистите все сварные швы.

8. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
