Ленд Ровер Фрилендер 2. Передний лонжерон




ПРИМЕЧАНИЕ: Передний лонжерон обслуживается как отдельная привариваемая панель. Эта процедура заключается в установке длинной секции, отрезанной от сервисной панели с отбраковыванием задней секции.

ПРИМЕЧАНИЕ: Сервисная панель приварена не полностью.

ПРИМЕЧАНИЕ: Рез следует сделать как минимум в 20 мм впереди от лазерного сварного шва.



Снятие


1. При замене переднего лонжерона снимаются следующие элементы:
  • Облицовка переднего бампера
  • Передний бампер
  • Панель защелки капота
  • Оба передних крыла
  • Опора переднего бампера
  • Замыкающая панель переднего лонжерона
  • Передний усилительный элемент панели фартука крыла
  • Нижняя панель фартука крыла

ПРИМЕЧАНИЕ: Также необходимо снять двигатель и подвеску, как единый узел.

2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите замыкающую панель переднего лонжерона. За дополнительной информацией обратитесь к главе: Защитная панель переднего лонжерона (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).

4. Снимите блок охлаждения радиатора. За дополнительной информацией обратитесь к главе: Радиатор (303-03A Охлаждение двигателя - 3.2L NA - I6, Снятие и установка).

5. Снимите двигатель и переднюю подвеску, как единый узел.

6. Высвободите тормозной трубопровод и отложите его в сторону.

7. Левая сторона: Высвободите электрораспределительную коробку аккумулятора и расположите ее в стороне.

8. Левая сторона: Снимите трубопровод воздухозабора.

9. Левая сторона: Высвободите тормозной трубопровод на лонжероне и отложите его в сторону.

10. Левая сторона: Снимите модуль антиблокировочной системы тормозов (ABS). За дополнительной информацией обратитесь к главе: Модуль антиблокировочной системы тормозов (ABS) (206-09A Антиблокировочная система, Снятие и установка).

11. Правая сторона: Снимите бачок омывателя лобового стекла. За дополнительной информацией обратитесь к главе: Бачок омывателя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).

12. Правая сторона: Снимите опорный кронштейн двигателя. За дополнительной информацией обратитесь к главе: Правая опора двигателя(303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

13. Правая сторона: Снимите тормозные трубопроводы на фартуке крыла.

14. Правая сторона: Снимите трубопровод A/C фартука крыла.

15. Высвободите и отложите в сторону изолирующий материал, расположенный на перегородке.

16. Высвободите жгут электропроводки и отложите его в сторону.

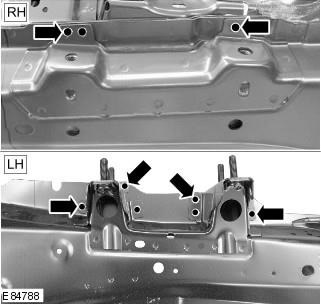

17. Выфрезеруйте места контактной сварки.






18. Отрежьте старую панель в показанном месте. Рез следует делать как минимум в 20 мм впереди от лазерного сварного шва.






19. Разделите соединения и снимите старую панель.



Установка


1. Отрежьте новую секцию от сервисной панели.






2. Подготовьте новую панель в показанных зонах, где она не полностью приварена, и выполните сварку электрозаклепками по технологии MIG.






3. Подготовьте сопрягаемые поверхности старой и новой панелей.

4. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.






5. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

6. После фиксации панелей:
  • 1. Выполните прихваточные швы для стыкового соединения.
  • 2. Выполните сварку электрозаклепками по технологии MIG.




7. Зачистите прихваточные сварные швы.

8. Выполните стыковое сварное соединение по технологии MIG.






9. Зачистите все сварные швы.

10. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
