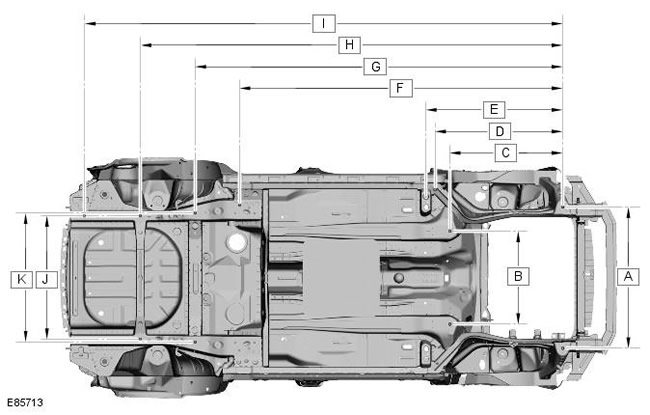

Деталь |
От |
До |
Размер |
A |
Передний подрамник - правое переднее установочное
отверстие |
Передний подрамник - левое переднее установочное
отверстие |
1096 |
B |
Передний подрамник - правое заднее установочное
отверстие |
Передний подрамник - левое заднее установочное
отверстие |
722 |
C |
Передний подрамник - переднее установочное отверстие |
Передний подрамник - заднее установочное отверстие |
880 |
D |
Передний подрамник - переднее установочное отверстие |
Технологическое отверстие в задней части лонжерона |
976,4 |
E |
Передний подрамник - переднее установочное отверстие |
Основная секция пола – внутреннее технологическое
отверстие |
1065,8 |
F |
Передний подрамник - переднее установочное отверстие |
Отверстие для крепления продольного рычага |
2517,6 |
G |
Передний подрамник - переднее установочное отверстие |
Задний подрамник - переднее установочное отверстие |
2862 |
H |
Передний подрамник - переднее установочное отверстие |
Задний подрамник - заднее установочное отверстие |
3288,7 |
I |
Передний подрамник - переднее установочное отверстие |
Заднее крепежное отверстие задней буксировочной
проушины |
3720 |
J |
Задний подрамник - правое заднее установочное
отверстие |
Задний подрамник - левое заднее установочное
отверстие |
959,4 |
K |
Задний подрамник - правое переднее установочное
отверстие |
Задний подрамник - левое переднее установочное
отверстие |
1000 |
Деталь |
От |
До |
Размер |
A |
Передний подрамник - правое переднее установочное
отверстие |
Передний подрамник - левое переднее установочное
отверстие |
1096 |
B |
Передний подрамник - переднее установочное отверстие |
Основная секция пола – внутреннее технологическое
отверстие |
1606,2 |
C |
Передний подрамник - переднее установочное отверстие |
Передний подрамник - заднее установочное отверстие |
1287,6 |
D |
Передний подрамник - переднее установочное отверстие |
Отверстие для крепления продольного рычага |
2754,4 |
E |
Задний подрамник - заднее установочное отверстие |
Отверстие для крепления продольного рычага |
1302,2 |
F |
Задний подрамник - заднее установочное отверстие |
Задний подрамник - переднее установочное отверстие |
1071,2 |
G |
Задний подрамник - заднее установочное отверстие |
Заднее крепежное отверстие задней буксировочной
проушины |
1051,9 |
H |
Заднее крепежное отверстие задней буксировочной
проушины |
Заднее крепежное отверстие задней буксировочной
проушины |
959,4 |
I |
Задний подрамник - заднее установочное отверстие |
Заднее крепежное отверстие задней буксировочной
проушины |
431,3 |
J |
Задний подрамник - переднее установочное отверстие |
Заднее крепежное отверстие задней буксировочной
проушины |
858 |
