Ленд Ровер Фрилендер 2. Снятие и установка часовой пружины





Снятие


1. Сделайте систему SRS безопасной. Обратитесь к процедуре: Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

2. Снимите рулевое колесо. Обратитесь к процедуре: Рулевое колесо (211-04 Рулевая колонка, Снятие и установка).

ПРЕДОСТЕРЕЖЕНИЕ: Колеса должны стоять прямо.

3. Освободите рычаг регулировки рулевой колонки.

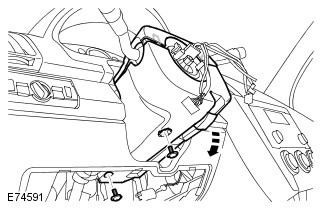

4. Снимите верхний кожух рулевой колонки.

5. Снимите нижний кожух рулевой колонки.

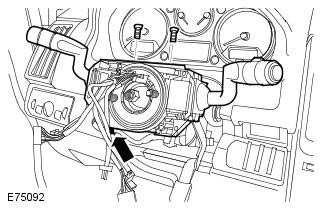

6. Снимите спиральную пружину.

ПРЕДОСТЕРЕЖЕНИЕ: Исключите вращение ротора спиральной пружины.








Установка


1. Установка выполняется в обратном порядке.

ПРЕДОСТЕРЕЖЕНИЕ: Правильная установка спиральной пружины может быть проверена по желтой метке, которую видно в окно на поверхности спиральной пружины, в положении 8 часов. Если метку не видно, осторожно полностью поверните спиральную пружину по часовой стрелке. Поверните спиральную пружину против часовой стрелки на 3,25 оборота. Теперь желтая метка должна находиться в центральном положении.













Ленд Ровер Фрилендер 2. Датчик системы классификации водителя




ПРИМЕЧАНИЕ: Датчик классификации пассажира встроен в подушку сиденья пассажира. Данный датчик устанавливается только на модели для стран Северной Америки.



Снятие


1. Отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Снимите обивку подушки переднего сиденья. Обратитесь к процедуре: Обивка подушки переднего сидения (501-10 Сиденье, Снятие и установка).



Установка


1. Установите обивку подушки переднего сиденья. Обратитесь к процедуре: Обивка подушки переднего сидения (501-10 Сиденье, Снятие и установка).

2. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

3. При помощи IDS настройте конфигурацию нового датчика классификации пассажира.
