Ленд Ровер Фрилендер 2. Система классификации пассажиров

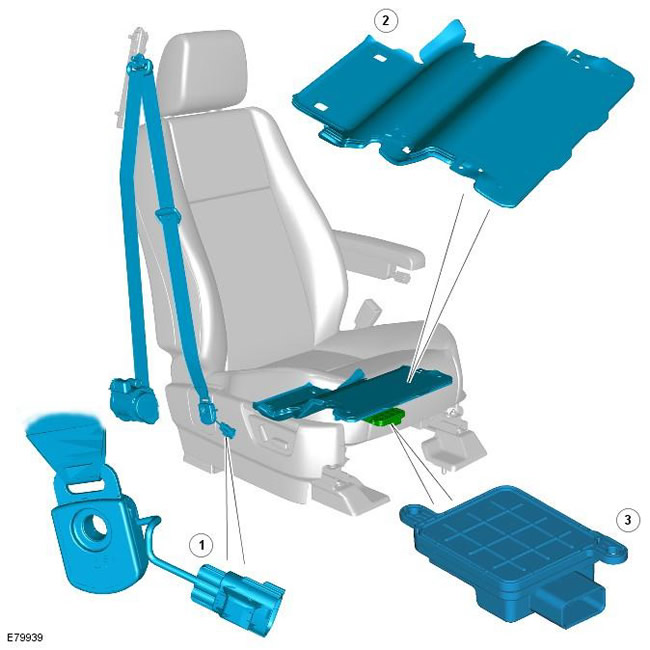

Поз. № запасной части Наименование
1 - Датчик натяжения ремня безопасности
2 - Датчик присутствия пассажира
3 - Модуль датчика присутствия пассажира

В странах Северной Америки, где ремнями безопасности пользуются нечасто, используется дополнительная технология для классификации пассажира на переднем сиденье. Система классификации пассажира передает информацию о нагрузке на сиденье в блок управления системой защиты водителя и пассажиров (RCM).

В состав системы классификации пассажира входят следующие компоненты:
  • Нажимная подушка, установленная под подушкой переднего сиденья, соединенная с датчиком давления.
  • Датчик натяжения ремня безопасности, установленный в точке крепления ремня безопасности переднего пассажира.
  • Модуль классификации пассажира, установленный под передним пассажирским сиденьем.

Нажимная подушка представляет собой аналог грелки, заполненной силиконовой жидкостью. Любая нагрузка на нажимную подушку регистрируется датчиком давления. Датчик натяжения ремня безопасности представляет собой тензометр, определяющий нагрузку на болт узла крепления ремня безопасности. Датчик расположен в нижней точке крепления ремня безопасности.

Датчик присутствия пассажира реагирует на изменение веса на сиденье пассажира и подает соответствующий сигнал в модуль определения присутствия пассажира. Кроме того, датчик натяжения ремня безопасности обеспечивает отдельный ввод в модуль определения присутствия пассажира. Модуль обрабатывает сигналы от датчиков и передает соответствующий сигнал в RCM по высокоскоростной шине CAN.

RCM контролирует и обрабатывает данные от этих и других датчиков, прежде чем принять решение о разворачивании подушки безопасности. Помимо веса, система способна учитывать еще несколько переменных: наклон автомобиля и точное положение и структуру веса на сиденье.

Это позволяет предотвратить случайное срабатывание подушки безопасности, например, если на сиденье находится маленький ребенок в детском кресле, либо непристегнутый, но очень легкий взрослый пассажир; в обоих случаях подушка безопасности буде отключена. Система классификации пассажира составляет важную часть стратегии управления развертыванием подушки безопасности в зависимости от типа пассажира.

Система классификации может давать четыре возможных определения:

Сиденье не занято: подушка безопасности пассажира, боковая подушка безопасности пассажира и ремень безопасности и преднатяжитель отключаются; индикатор отключения подушки безопасности пассажира не загорается.

Занято, заблокировано: сиденье занято небольшим пассажиром, подушка безопасности пассажира, боковая подушка безопасности пассажира и ремень безопасности и преднатяжитель отключаются; индикатор отключения подушки безопасности пассажира горит.

Сиденье занято: сиденье занято крупным пассажиром; подушка безопасности пассажира, боковая подушка безопасности пассажира и ремень безопасности и преднатяжитель включены, индикатор отключения подушки безопасности пассажира не горит. Состояние ремня безопасности пассажира и преднатяжителя зависит от состояния замка ремня безопасности:
  • активно для застегнутого
  • неактивно для расстегнутого
Ошибка: при обнаружении ошибки системы подушка безопасности пассажира активируется только для срабатывания на 'уровне 1', см. ниже раздел "Двухступенчатые газогенераторы подушек безопасности". Боковая подушка безопасности переднего пассажира также активируется, индикатор деактивации не горит. Состояние ремня безопасности пассажира и преднатяжителя зависит от состояния замка ремня безопасности:
  • активно для застегнутого
  • неактивно для расстегнутого

Модуль датчика присутствия пассажира


Модуль датчика присутствия пассажира установлен под сиденьем переднего пассажира. Модуль подает питание к датчику присутствия пассажира и контролирует сигнал обратного напряжения для определения занятости сиденья. Результат передается в RCM по высокоскоростной шине CAN. Модуль датчика присутствия пассажира также контролирует цепи датчика присутствия на предмет наличия короткого замыкания или обрыва. Если обнаруживается неисправность, модуль датчика присутствия пассажира передает сообщение о неисправности в RCM.



Датчик натяжения ремня безопасности


Датчик натяжения ремня безопасности представляет собой тензометр, встроенный в узел крепления ремня безопасности пассажира. Датчик преобразует усилие, прилагаемое к ремню безопасности, в электрический сигнал. Если на сиденье переднего пассажира установлено детское кресло, усилие, прилагаемое к ремню безопасности пассажира, отражается выходным сигналом датчика, который обеспечивает данные, дополняющие информацию датчика присутствия пассажира.

Модуль датчика присутствия пассажира обрабатывает поступающие данные и передает их в блок управления системой защиты водителя и пассажиров, который затем оценивает необходимость раскрытия подушки безопасности пассажира.













Ленд Ровер Фрилендер 2. Система определения присутствия пассажира




Датчик системы belt-minder и выключатель замка ремня безопасности используются для предупреждения водителя, что место переднего пассажира занято, но ремень не застегнут.



Датчик системы Belt Minder







Датчик присутствия пассажира установлен в подушке сиденья переднего пассажира между поролоновой набивкой и обивкой. Датчик состоит из фольговой контактной цепи, встроенной в лист пластмассы. Нагрузка на датчик уменьшает сопротивление цепи.

Выключатель замка ремня безопасности генерирует сигнал при вводе язычка ремня безопасности в замок. Выходной сигнал выключателя используется RCM для определения правильности пристегивания водителя и переднего пассажира. Сигнал выключателя используется вместе с сигналом датчика системы belt minder для обеспечения срабатывания подушки и ремня безопасности только если сиденье занято.
