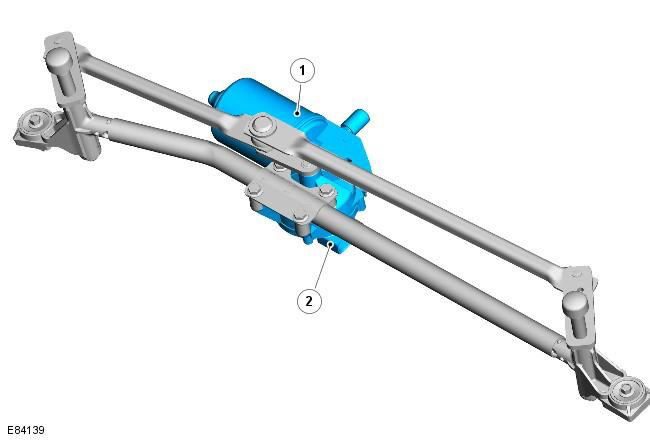

Поз.	№ запасной части	Наименование
1	-	Электродвигатель
2	-	Электрический разъем

Электродвигатель стеклоочистителей лобового стекла через червячную передачу, связанную с выходным валом электродвигателя, приводит в движение шестерню. Шестерня имеет центральную ступицу, служащей для подсоединения к шестерне кривошипа. Кривошип крепится непосредственно к тягам рачажного привода стеклоочистителей и закреплен при помощи одной гайки. Электродвигатель в сборе и рычажный механизм стеклоочистителей являются единым элементом и подлежат снятию или замене как единое целое.

За дополнительной информацией обратитесь к главе: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).

Электродвигатель в сборе соединяется с электропроводкой автомобиля посредством 4-штыревого электрического разъема. Электрический разъем имеет два контакта питания аккумулятора от BJB, контакт парковочного положения стеклоочистителей от CJB и массу для электродвигателя в сборе.

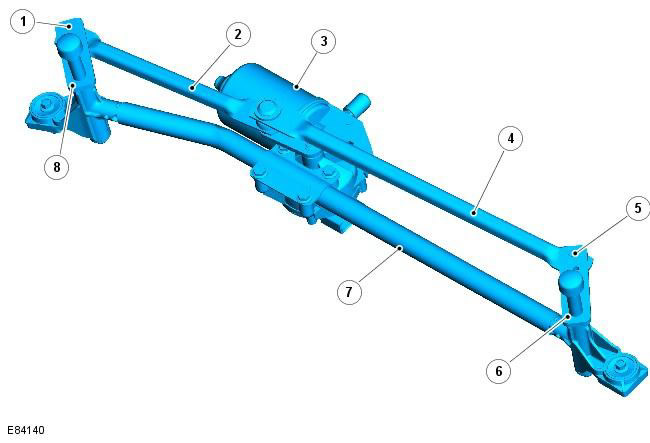

Поз.	№ запасной части	Наименование
1	-	Правый кривошип
2	-	Правая связующая тяга
3	-	Электродвигатель очистителей лобового стекла
4	-	Левая (LH) связующая тяга
5	-	Левый поворотный узел
6	-	Левый кривошип
7	-	Главная труба
8	-	Правый поворотный узел

Рычажный механизм стеклоочистителей включает в себя главную трубу с поворотными узлами на каждом конце. Электродвигатель стеклоочистителей установлен по центру на главной трубе и действует непосредственно на пару связующих тяг. Тяги преобразуют вращательное движение электродвигателя в линейное, возвратно-поступательное движение.

Тяги соединены с главной трубой посредством кривошипов на каждом конце. Кривошипы преобразуют линейное, возвратно-поступательное движение тяг во вращательное, возвратно-поступательное движение поворотных узлов. За счет этого осуществляется возвратно-поступательное перемещение щеток стеклоочистителей по лобовому стеклу.

Рычажный механизм стеклоочистителей и электродвигатель в сборе являются единым элементом и подлежат снятию или замене как единое целое. За дополнительной информацией обратитесь к главе: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
