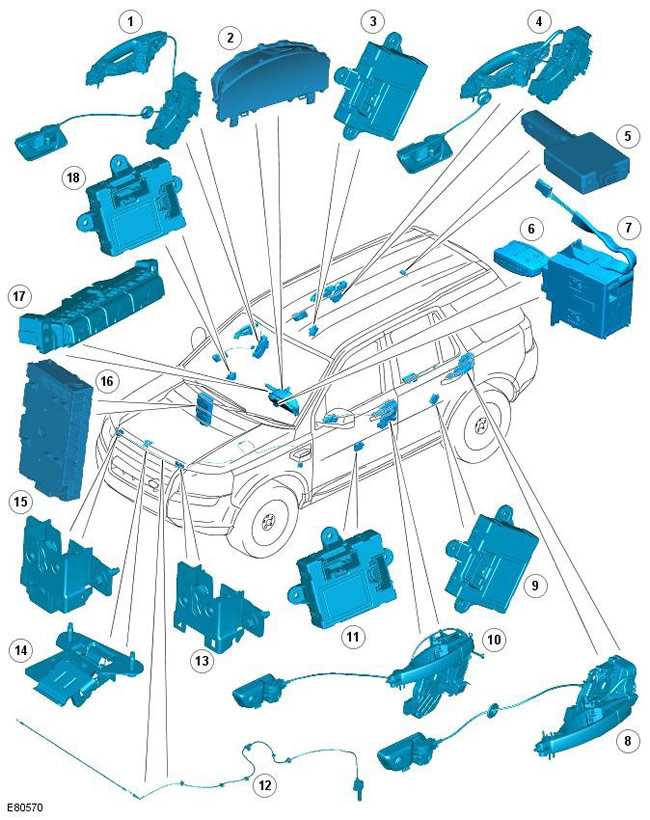

ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением (LHD); вариант с правосторонним управлением (RHD) аналогичен.



Поз.	№ запасной части	Наименование
1	-	Ручка и защелка правой (RH) передней двери
2	-	Щиток приборов
3	-	Модуль управления правой задней двери
4	-	Ручка и защелка задней правой двери
5	-	Радиочастотный (RF) приемник
6	-	Пульт дистанционного управления
7	-	Модуль управления запуском
8	-	Ручка и защелка левой (LH) задней двери
9	-	Модуль управления левой задней двери
10	-	Ручка и защелка передней левой двери
11	-	Модуль управления передней левой двери
12	-	Трос открывания крышки капота
13	-	Левая защелка капота
14	-	Предохранительный крюк крышки капота
15	-	Правая защелка крышки капота и переключатель неполного закрывания
16	-	Центральная электрораспределительная коробка (CJB)
17	-	Переключатели централизованного запирания на панели приборов
18	-	Модуль управления передней правой двери

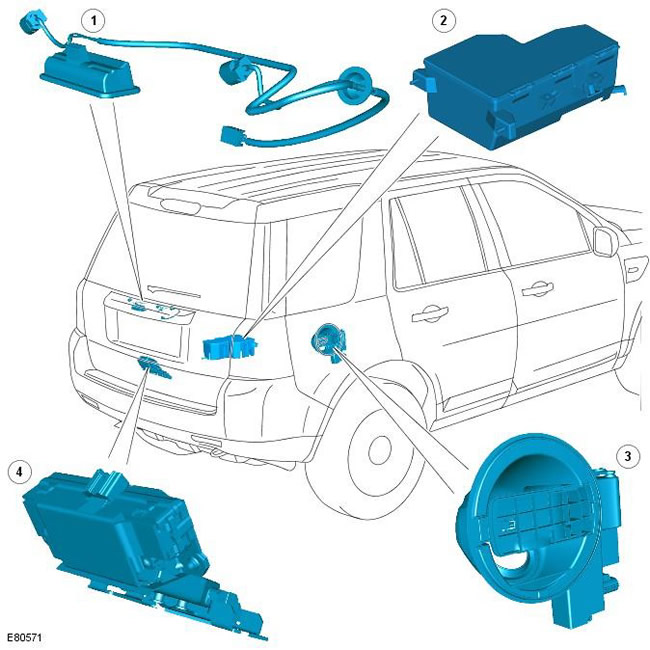

ПРИМЕЧАНИЕ: Показан вариант с левосторонним рулевым управлением; вариант с правосторонним рулевым управлением имеет аналогичную конструкцию



Поз.	№ запасной части	Наименование
1	-	Переключатель отпирания задней поднимаемой двери
2	-	Вспомогательная электрораспределительная коробка (AJB)
3	-	Исполнительный механизм крышки лючка заливной горловины топливного бака
4	-	Защелка и переключатель неполного закрывания задней поднимаемой двери

Все навесные элементы автомобиля фиксируются посредством защелок с фиксаторами. Защелки снабжены переключателями неполного закрывания, которые сообщают водителю о неполном закрывании дочки доступа к автомобилю.

Для управления системой централизованного запирания служит пульт дистанционного управления, кнопки централизованного запирания на передней двери или переключатели централизованного запирания на панели приборов. Система централизованного запирания управляет автоматическим запиранием и отпиранием точек входа в автомобиль. Программное обеспечение, управляющее системой централизованного запирания, записано в CJB.

Система централизованного запирания также объединена с функцией освещения салона. Лампы освещения салона и лампы наружных зеркал зажигаются, когда в CJB от радиочастотного приемника поступает действительный запрос на отпирание, посланный пультом дистанционного управления. За дополнительной информацией обратитесь к главе: Освещение салона (417-02 Освещение салона, Описание и принцип действия).

Функция складывания наружных зеркал заднего вида также может управляться системой централизованного запирания, в случае, если дилер настроил соответствующую конфигурацию.

Потайной механический замок двери встроен в наружную ручку левой передней двери и используется для получения доступа в салон в случае разрядки аккумулятора или неисправности централизованной системы запирания.
