Ленд Ровер Фрилендер 2. Консоль пола





Снятие


1. Снимите переключатели управления аудиосистемой. Обратитесь к процедуре: Дополнительные органы управления аудиосистемой для пассажиров на заднем сиденье (415-01 Информационно-развлекательная система, Снятие и установка).

2. Снимите рукоятку рычага переключения передач. Обратитесь к процедуре: Ручка рычага выбора передач (307-05 Наружные органы управления автоматической коробкой передач/ коробкой передач в блоке с ведущим мостом, Снятие и установка).

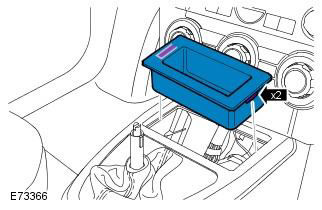

3. Автомобили без системы terrain response: Выньте лоток вещевого ящика.






4. Автомобили с системой terrain response: Снимите переключатель системы динамической стабилизации. Обратитесь к процедуре: Переключатель оптимизации характеристик подвески и управляемости автомобиля(204-06 Оптимизация характеристик подвески и управляемости автомобиля, Снятие и установка).

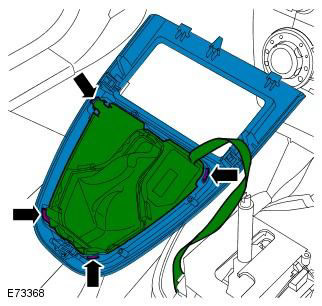

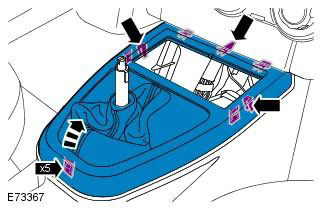

5. Высвободите чехол рычага переключения передач.






6. Снимите чехол рычага переключения передач.

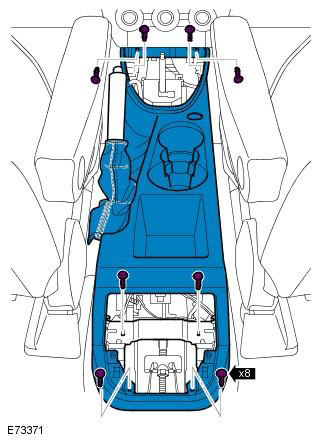

7.
  • Установите стояночный тормоз в самое высокое из возможных положений.
  • Рассоедините элекитрический разъем розетки питания.
  • Выверните 8 винтов.
  • Снимите консоль пола.

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения защитите окружающую отделку.






8. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

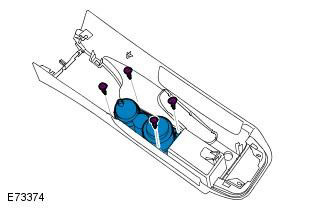

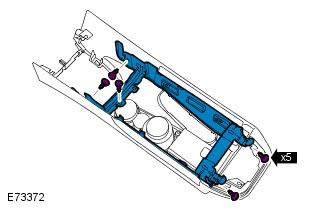

9.

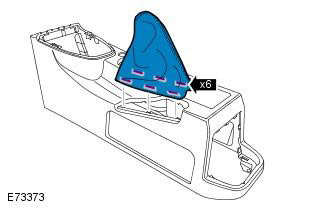

10.






Установка


1. Установите подставку для напитков.

2. Установите кронштейн напольной консоли.

3. Установите чехол рычага стояночного тормоза.

4. Установите консоль пола.

5. Установите чехол рычага переключения передач.

6. Закрепите чехол рычага переключения передач.

7. Автомобили с системой terrain response: Установите переключатель системы оптимизации режимов работы подвески и рулевого управления. Обратитесь к процедуре: Переключатель оптимизации характеристик подвески и управляемости автомобиля(204-06 Оптимизация характеристик подвески и управляемости автомобиля, Снятие и установка).

8. Автомобили без системы terrain response: Установите лоток вещевого ящика.

9. Установите рукоятку рычага переключения передач. Обратитесь к процедуре: Ручка рычага выбора передач (307-05 Наружные органы управления автоматической коробкой передач/ коробкой передач в блоке с ведущим мостом, Снятие и установка).

10. Установите переключатели управления аудиосистемой. Обратитесь к процедуре: Дополнительные органы управления аудиосистемой для пассажиров на заднем сиденье (415-01 Информационно-развлекательная система, Снятие и установка).









Ленд Ровер Фрилендер 2. Верхняя консоль





Снятие

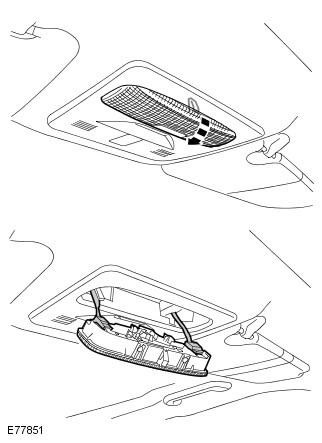

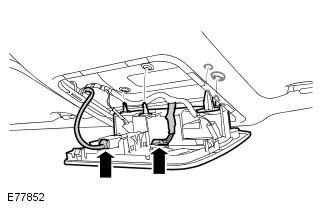

1.





2.




3. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

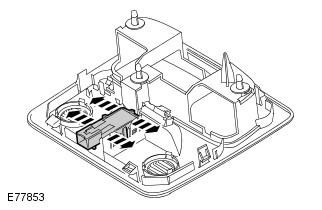

4. Снимите контрольную лампу отключения подушки безопасности пассажира.

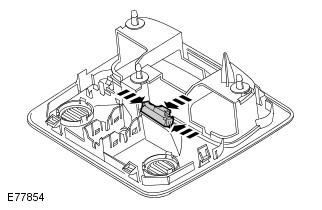

5.






Установка


1. При установке выполните процедуру снятия в обратной последовательности.
