Ленд Ровер Фрилендер 2. Стекло окна задней боковой части кузова





Снятие


1. Снимите панель отделки задней боковой части кузова. Обратитесь к процедуре: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).

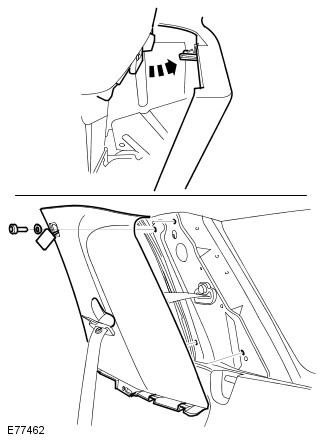

2. Снимите панель отделки стойки "С". Момент затяжки: 3 Nm

ПРЕДУПРЕЖДЕНИЕ: Используйте новый болт.






3. Снимите панель отделки стойки "D".






4. Снимите молдинг задней боковой панели кузова. Обратитесь к процедуре: Молдинг задней боковой панели кузова (501-08 Наружная отделка, Снятие и установка).

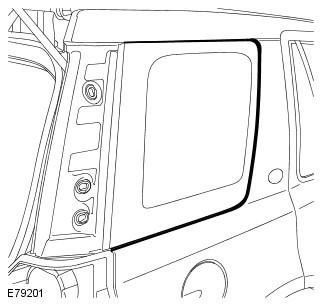

5. Срежьте герметик с заднего бокового стекла.







6.

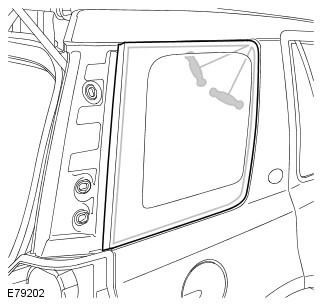

  • Пропустите проволоку для застекления через все стекло.
  • Протяните проволоку застекления через герметик лобового стекла внутрь автомобиля.




7. Используйте проволоку для застекления для перерезания герметика.

ПРЕДУПРЕЖДЕНИЕ: Используйте защитные перчатки и очки.

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения защитите окружающее лакокрасочное покрытие.



Установка


1. Нанесите травильный грунт на все открытые участки металла.

2. Нанесите грунт на травильный грунт.

3. На поверхность герметика заднего бокового окна нанесите стекольный грунт и дайте ему возможность отвердеть.

4. На старый герметик заднего бокового окна нанесите активирующий состав и дайте ему возможность отвердеть.

5. Установите насадку с подготовленным срезом на картридж с герметиком, снимите крышку, вытряхните твердые частицы и установите картридж на пистолет для нанесения герметика.

6. Отрегулируйте насадку таким образом, чтобы получить валик герметика с правильным треугольником в сечении, имеющим основание 8 мм и высоту 12 мм.

7. Нанесите непрерывный валик герметика на стекло.






8. Установите стекло с посторонней помощью.

9. Слегка надавите на стекло окна, чтобы прижать его к герметику.

10. Закрепите стекло заднего бокового окна на месте с помощью липкой ленты.

11. Проверьте герметичность соединения, при необходимости нанесите дополнительное количество герметика. Если для проверки используется вода, не проводите проверку, пока герметик на засохнет. Направьте струю воды на стекло и проверьте, нет ли протечек. Отметьте местоположение протечек. Просушите стекло и герметик, затем нанесите дополнительное количество герметика.

12. Установите молдинг задней боковой панели кузова. Обратитесь к процедуре: Молдинг задней боковой панели кузова (501-08 Наружная отделка, Снятие и установка).

13. Установите панель отделки стойки "С".

ПРЕДУПРЕЖДЕНИЕ: Используйте новый болт.

14. Установите панель отделки стойки "D".

15. Установите панель отделки задней боковой части салона. Обратитесь к процедуре: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).
