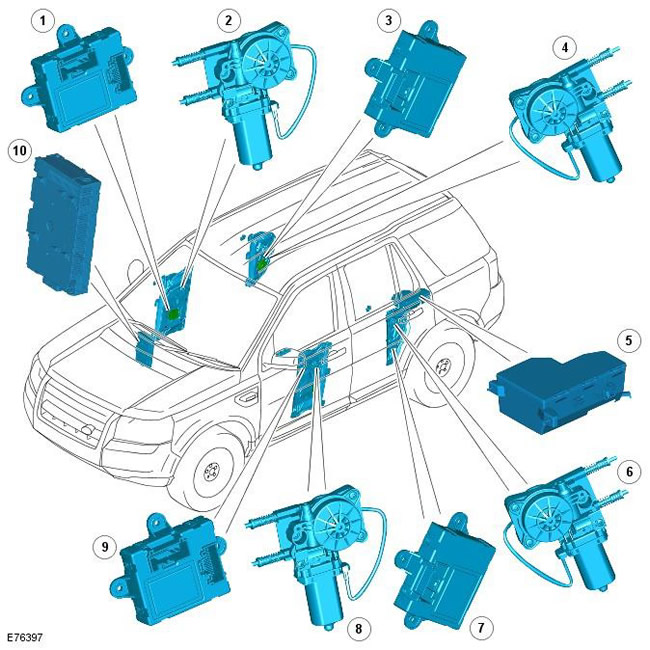

Поз. |
№ запасной части |
Наименование |
1 |
- |
Модуль двери пассажира |
2 |
- |
Электродвигатель стеклоподъемника двери пассажира |
3 |
- |
Модуль задней двери |
4 |
- |
Электродвигатель стеклоподъемника задней двери |
5 |
- |
Вспомогательная электрораспределительная коробка (AJB) |
6 |
- |
Электродвигатель стеклоподъемника задней двери |
7 |
- |
Модуль задней двери |
8 |
- |
Электродвигатель стеклоподъемника двери водителя |
9 |
- |
Модуль двери водителя |
10 |
- |
Центральная электрораспределительная коробка (CJB) |
Ламинированное лобовое стекло приклеено и загерметизировано на
проеме кузова с помощью полиуретанового (ПУ) клея. На внутренней
поверхности лобового стекла закреплен установочный выступ для
внутреннего зеркала заднего вида. В зависимости от спецификации
автомобиля, на лобовом стекле могут быть предусмотрены 2
нагревательных элемента.
Закаленное заднее стекло также приклеено и загерметизировано на
проеме кузова с помощью полиуретанового (ПУ) клея. Один
нагревательный элемент нанесен на внутреннюю поверхность заднего
стекла.
Работой системы стеклоподъемников управляет CJB совместно с
модулем двери водителя и модулем передней пассажирской двери
переднего пассажира. Модули дверей смонтированы на регуляторах
соответствующих передних окон. Модули дверей также смонтированы
на регуляторах обоих задних окон, они поддерживают связь с
модулями передних дверей по шине локальной сети межсоединений (LIN).
В системе стеклоподъемников предусмотрена функция поднимания и
опускания одним нажатием, а также функция предотвращения
защемления для окон всех дверей.
Если был отсоединен аккумулятор, после его подключения
потребуется перекалибровать систему стеклоподъемников. Для
калибровки системы требуется выполнить следующую
последовательность операций.
При включенном зажигании:
- Полностью закройте окно и отпустите переключатель.
- Снова нажмите на переключатель закрывания и удерживайте
его примерно 2 секунды.
- Полностью откройте окно и отпустите переключатель.
- Снова нажмите на переключатель открывания и удерживайте
его примерно 2 секунды.
- Выполните эти же действия на остальных окнах.
