Ленд Ровер Фрилендер 2. Обогрев передних сидений

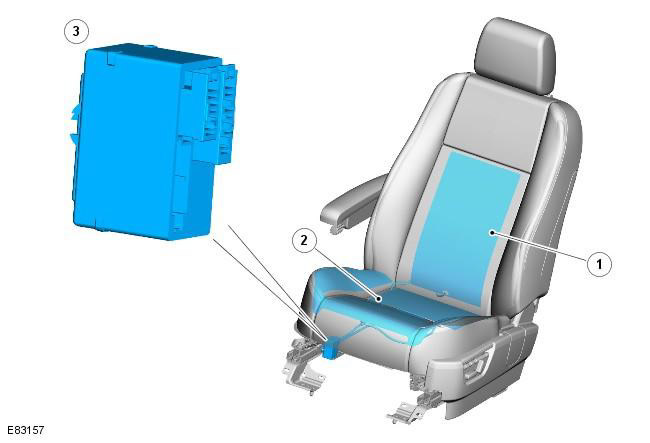

Поз. № запасной части Наименование
1 - Нагревательный элемент спинки сиденья
2 - Нагревательный элемент подушки сиденья
3 - Модуль обогрева сиденья

В зависимости от спецификации автомобиля обогрев сидений доступен как для сидений с ручной регулировкой, так и для сидений с электроприводом регулировки. Нагревательный элемент встроен в подушку и спинку каждого сиденья. Модуль обогрева сиденья и электрическая проводка расположены под каждым передним сиденьем.

Модули обогрева сидений подсоединены к АТС по шине LIN, а также жестко соединены со вспомогательной электрораспределительной коробкой AJB, от которой они получают питание. Контакт массы каждого модуля обогрева сиденья замыкает цепь. За дополнительной информацией обратитесь к главе: Компоненты управления (412-01 Управление микроклиматом, Описание и принцип действия).





Ленд Ровер Фрилендер 2. Поясничная опора

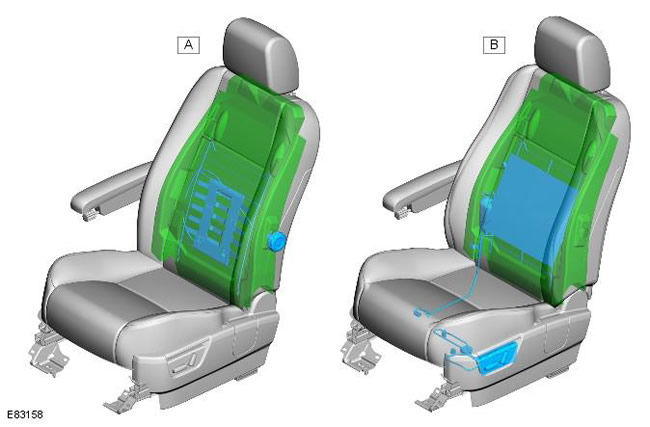

Поз. № запасной части Наименование
A - Поясничная опора сиденья водителя, регулируемая вручную
B - Поясничная опора сиденья водителя, регулируемая электроприводом

В зависимости от спецификации автомобиля сиденье водителя может включать в себя либо поясничную опору, регулируемую вручную, либо поясничную опору, регулируемую электроприводом.



Поясничная опора, регулируемая вручную


Поясничная опора с ручной регулировкой управляется регулировочным колесом, расположенным сбоку спинки. Колесо при помощи троса соединено с гибкой пластиной расположенной за спинкой. При повороте регулировочного колеса пластина изгибается в сторону спинки или от нее. Система ручной регулировки обеспечивает высокий уровень контроля увеличения поясничной опоры.



Поясничная опора, регулируемая электроприводом


Поясничная опора с электроприводом оснащена одиночным насосом с приводом от электродвигателя и воздушными камерами. Воздушные камеры установлены за спинкой сиденья. Электродвигатель поясничной опоры управляется переключателем поясничной опоры, расположенным на раме сиденья. При нажатии на переключатель поясничной опоры на электродвигатель поясничной опоры подается питание, он приводит в действие насос для надувания или сдувания воздушных камер.

Питание на электродвигатель поясничной опоры подается и управляется CJB через реле таймера регулятора потребляемой мощности аккумулятора к переключателю управления поясничной опорой. Переключатель управления поясничной опорой направляет напряжение по жесткому проводному соединению к электродвигателю поясничной опоры.

Положение поясничной опоры не сохраняется в модуле управления сиденья.













Ленд Ровер Фрилендер 2. Поясничная опора в сборе





Снятие


1. Отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Переведите систему SRS в безопасный режим. Обратитесь к процедуре: Supplemental Restraint System (SRS) Depowering and Repowering (501-20, Общие процедуры).

3. Снимите обивку спинки переднего сиденья. Обратитесь к процедуре: Обивка спинки переднего сидения (501-10 Сиденье, Снятие и установка).

4. Снимите набивку спинки переднего сиденья.


5.






Установка


1. При установке выполните процедуру снятия в обратной последовательности.
