ПРИМЕЧАНИЕ: Если обшивка потолка должна быть возвращена на место, обязательно установите шланг омывателя и жгут электропроводки на исходные места. Неследование эти указаниям может помешать срабатыванию модуля верхней боковой подушки безопасности.
ПРИМЕЧАНИЕ: Отметьте положение жгутов электропроводки для облегчения их установки.
1. Снимите панели отделки обоих стоек "А". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).
2. Снимите верхние панели отделки обоих стоек "В". Обратитесь к процедуре: Верхняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).
3. Снимите панели отделки обеих стоек «С». Обратитесь к процедуре: Панель отделки стойки 'С' (501-05 Отделка салона, Снятие и установка).
4. Снимите верхние панели отделки обеих стоек "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).
5. Снимите фиксирующее кольцо в багажном отделении.

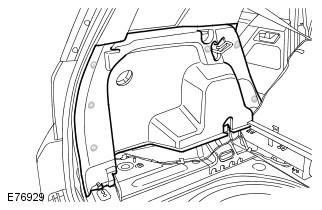

6. Снимите панель отделки задней боковой части кузова.
7. Снимите отделение для перчаток. Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).
8. Со стороны пассажира: Снимите панель отделки переднего дверного проема. Обратитесь к процедуре: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
9. Со стороны пассажира: Снимите решетку динамика.

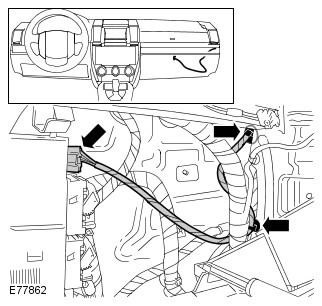

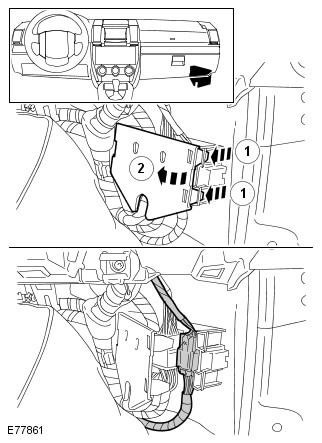

10.
11.
12.
13. Снимите зеркало заднего вида салона. Обратитесь к процедуре: Зеркало заднего вида салона (501-09 Зеркала заднего вида, Снятие и установка).
14. Снимите потолочную консоль. Обратитесь к процедуре: Верхняя консоль (501-12 Панель приборов и консоль, Снятие и установка).

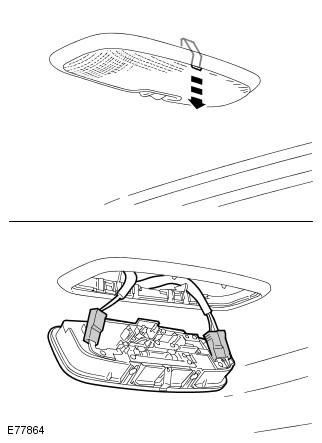

15. Снимите задний плафон освещения салона.

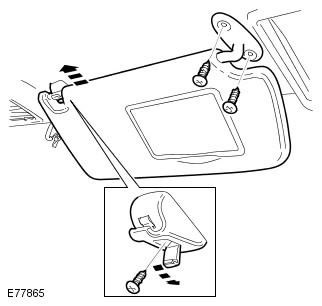

16. Снимите оба противосолнечных козырька.
17. Снимите четыре поручня для пассажиров.
18. Установите передние сиденья в крайнее переднее положение.
19. Установите задние сиденья в крайнее переднее положение.

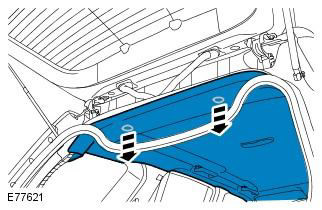

20. Освободите обшивку задней части потолка.

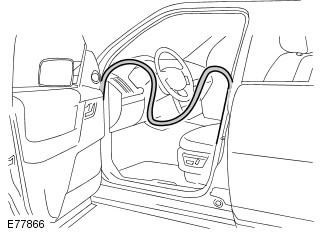

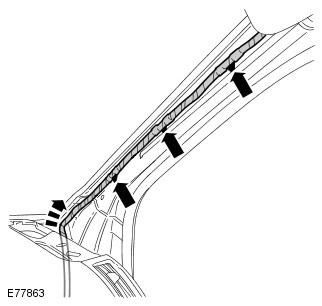

21. Высвободите уплотнители передних дверей.

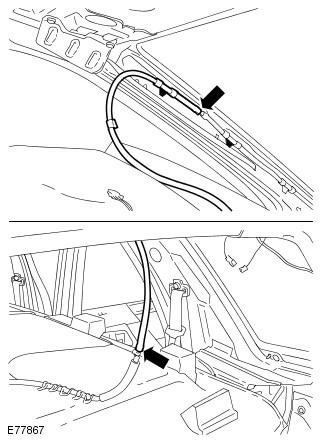

22. Отсоедините шланг стеклоомывателя.

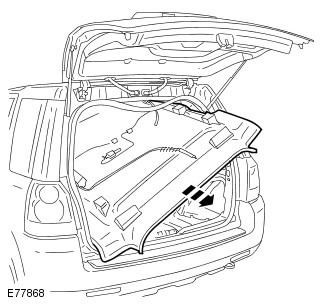

23. Снимите обшивку потолка.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
24. Снимите приемник системы контроля давления в шинах.
ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.
25. Снимите шланг форсунки омывателя.
ПРИМЕЧАНИЕ: Установите этот элемент в положение, отмеченное при снятии.

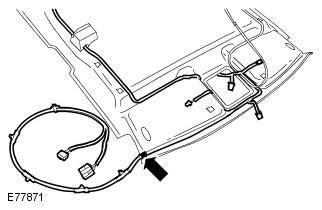

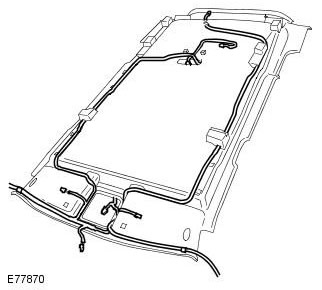

26. Снимите жгут электропроводки с обшивки потолка.
ПРИМЕЧАНИЕ: Отметьте положение жгутов электропроводки для облегчения их установки.
Установка
1. Совместите желтую ленту на жгуте электропроводки с углом обшивки потолка.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности расположения жгутов электропроводки.
2. Установите шланг форсунки омывателя.
3. Установите приемник системы контроля давления в шинах.
4. Установите обшивку потолка.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
5. Присоедините шланг форсунки омывателя.
6. Закрепите уплотнители передних дверей.
7. Закрепите заднюю часть обшивки потолка.
8. Установите задние сиденья в исходное положение.
9. Установите передние сиденья в исходное положение.
10. Установите пассажирские поручни.
11. Установите противосолнечные козырьки.
12. Установите задний плафон освещения салона.
13. Установите потолочную консоль. Обратитесь к процедуре: Верхняя консоль (501-12 Панель приборов и консоль, Снятие и установка).
14. Установите зеркало заднего вида салона. Обратитесь к процедуре: Зеркало заднего вида салона (501-09 Зеркала заднего вида, Снятие и установка).
15. Подсоедините жгут электропроводки обшивки потолка и зафиксируйте зажимы.
16. Установите решетку динамика.
17. Установите панель отделки переднего дверного проема. Обратитесь к процедуре: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
18. Установите отделение для перчаток. Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).
19. Установите панель отделки задней боковой части салона.
20. Установите фиксирующее кольцо в багажном отделении и затяните винт Torx. Момент затяжки: 25 Nm
21. Установите панели отделки стоек "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).
22. Установите панели отделки стоек "С". Обратитесь к процедуре: Панель отделки стойки 'С' (501-05 Отделка салона, Снятие и установка).
23. Установите панели отделки стоек "В". Обратитесь к процедуре: Верхняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).
24. Установите панели отделки стоек "А". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).
