Ленд Ровер Фрилендер 2. Запираемые элементы кузова



Спецификации моментов затяжки

Описание Nm lb-ft
Ограничитель открывания передней двери 24 18
Болты петли передней двери 30 22
Петли капота 24 18
Болты петли подъемной двери багажного отделения 24 18
Втулка стойки для опоры подъемной двери багажного отделения 24 18
Ограничитель открывания задней двери 24 18
Болты петли задней двери 30 22





Ленд Ровер Фрилендер 2. Выверка поднимаемой двери багажного отделения

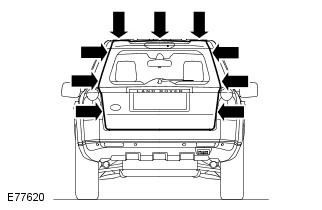

1. При закрытой подъемной двери багажного отделения проверьте сопряжение двери багажного отделения с панелью крыши и боковой панелью кузова. Дверь багажного отделения должна располагаться по центру проема. Обратитесь к процедуре: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия).






2. Снимите панели отделки стойки "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).

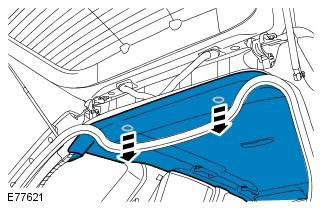

3. Освободите обивку задней части крыши.

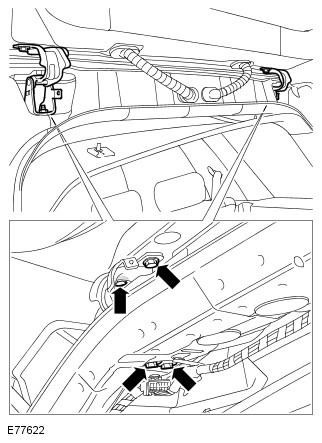

4. Ослабьте, но не выворачивайте полностью болты, удерживающие петлю двери багажного отделения.






5. Расположите дверь багажного отделения по центру проема.

6. Затяните болты петли двери багажного отделения. Момент затяжки: 24 Nm

7. Проверьте работу двери багажного отделения и, если необходимо, отрегулируйте фиксатор двери багажного отделения. Обратитесь к процедуре: Регулировка ответной части защелки (501-14 Ручки, замки, защелки и системы входа, Общие процедуры).

8. Установите обивку задней части крыши.

9. Установите панели отделки стойки "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).
