Ленд Ровер Фрилендер 2. Жгут электропроводки двигателя




ПРИМЕЧАНИЕ: Удостоверьтесь в правильности расположения жгута электропроводки.



Снятие


Все автомобили

1. Снимите корпус воздушного фильтра. Обратитесь к процедуре: Воздушный фильтр (303-12B Распределение и фильтрация впускаемого воздуха - 2.2L Duratorq - Td4, Снятие и установка).

2. Снимите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).

3. Снимите закрывающую панель моторного отсека. Обратитесь к процедуре: Центральная панель дополнительной перегородки - 2.2L Duratorq - Td4 (501-02 Кузовные панели передка, Снятие и установка).

4. Снимите кронштейн аккумулятора. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).

5. Снимите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).

6. Снимите передний правый брызговик. Обратитесь к процедуре: Брызговик крыла (501-02 Кузовные панели передка, Снятие и установка).

7. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

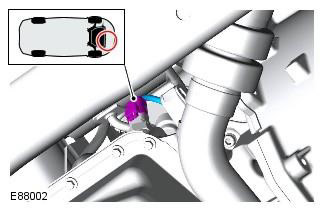

8. Момент затяжки: 10 Nm

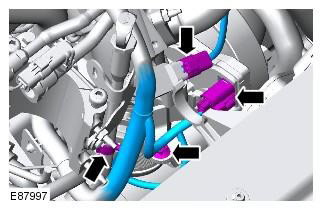

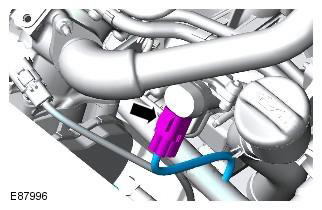

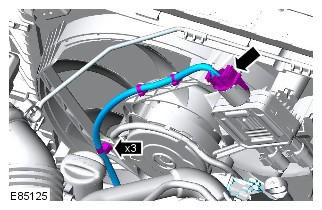

9.

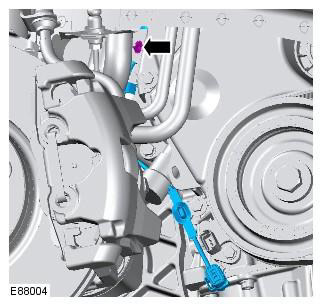

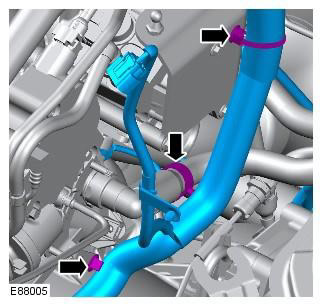

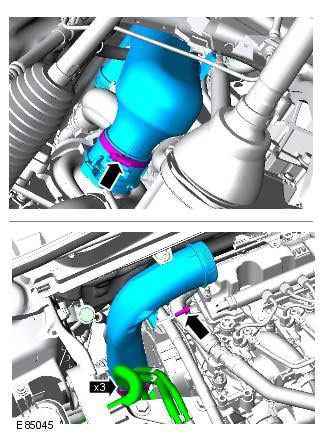

10.

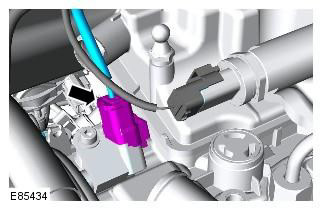

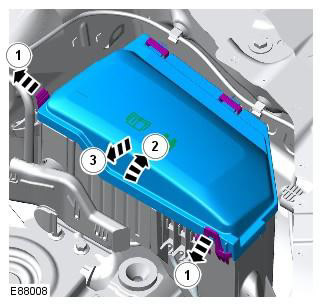

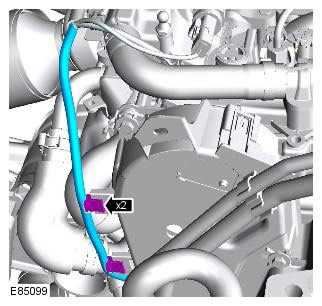

11.

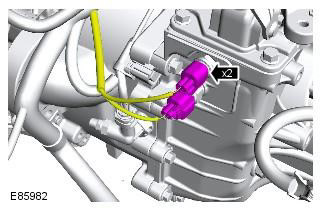

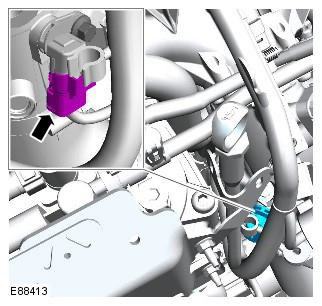

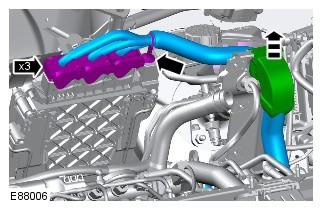

12.

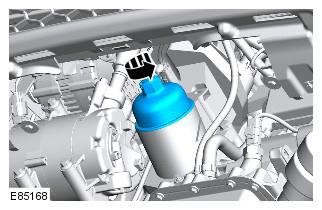

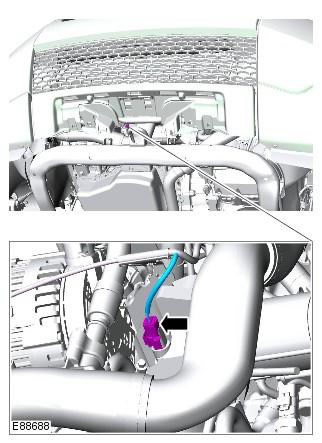

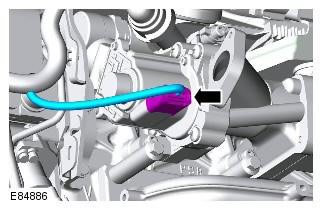

13.

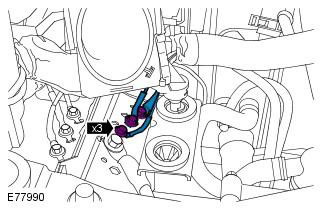

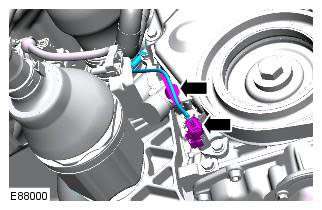

14.

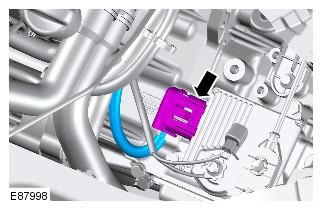

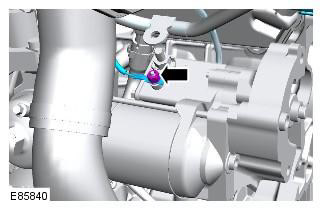

15.

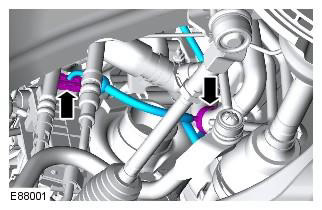

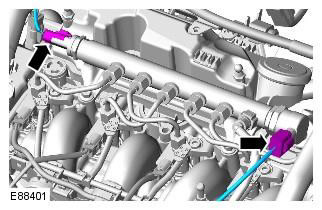

16.






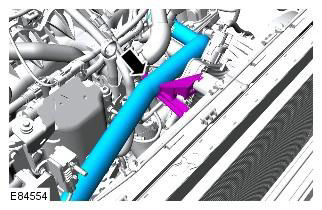

17.




Автомобили с механической коробкой передач


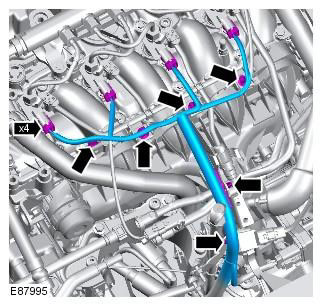

18.




Автомобили с автоматической коробкой передач


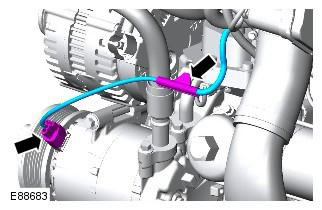

19.




Все автомобили

20. Момент затяжки: 6 Nm







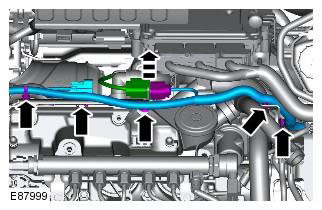

21.





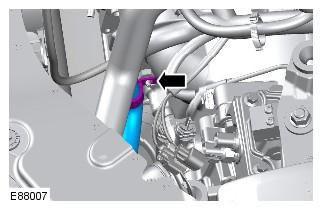

22.





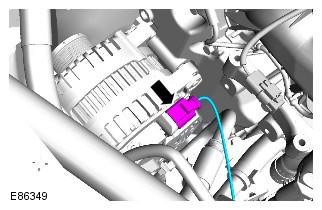

23.





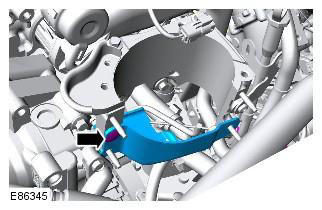

24.





25.





26.





27.





28.




29. Момент затяжки: 25 Nm







30.





31.





32.





33.





34.




35. Момент затяжки: 10 Nm







36.

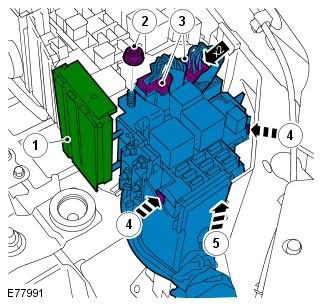

37. Извлеките жгут электропроводки из коммутационной коробки аккумуляторной батареи. Момент затяжки: 10 Nm






38. Снимите жгут электропроводки двигателя.



Установка


1. Установите элементы на место, действуя в обратной последовательности.

2. Проверьте уровень моторного масла, при необходимости долейте.
