Ленд Ровер Фрилендер 2. Жгуты электропроводки





Жгуты проводов с заделкой и стыковые соединители

Все жгуты проводов с заделкой и стыковые соединители в комплекте для ремонта жгутов проводов хранятся в пакетах, которые после использования можно снова запечатать. Каждый пакет промаркирован номером деталей, хранящихся в пакете. Каждый отсек для хранения в комплекте для ремонта жгутов проводов помечен соответствующим номером детали. Убедитесь, что жгуты проводов с заделкой и соединители не перемешаны: рекомендуется вскрывать по одному пакету за раз и снова запечатывать пакет перед вскрытием следующего. Кроме того, укладывайте пакет в отсек чехла с соответствующим номером детали.

Жгуты проводов с заделкой поставляются с изоляцией одного из трех цветов - красной, синей или желтой. Цвета не относятся к конкретной цепи, а обозначают сечение провода в жгуте. См. таблицу сопоставлений в разделе Способ ремонта.

Стыковые соединители также поставляются красного, синего и желтого цвета, который должен соответствовать цвету изоляции жгута проводов с заделкой.



Жгут проводов с заделкой







На рисунке показаны:
  • Жгуты проводов с заделкой, входящие в комплект для ремонта жгутов проводов
  • Номер детали жгута проводов с заделкой
  • Буква, обозначающая наконечник экстрактора, который следует использовать для извлечения данного типа контакта из электрического разъема
  • Позолоченные контакты электрического соединителя

Некоторые жгуты проводов с заделкой снабжены уплотнениями, которые установлены на изоляцию для использования в тех случаях, когда необходим герметичный разъем. Если уплотненный контакт был извлечен, то для предотвращения попадания влаги следует использовать уплотненный жгут проводов с заделкой.

ПРЕДОСТЕРЕЖЕНИЕ: Если в процедуре ремонта указано на необходимость применения клеевого термоусадочного рукава, нагрейте рукав до температуры плавления клея, чтобы обеспечить герметичность уплотнения. Не перегревайте клеевой термоусадочный рукав, чтобы не повредить изоляцию жгута проводов.

В комплекте для ремонта жгутов проводов имеются термоусадочные рукава двух типоразмеров. Каждый термоусадочный рукав содержит уплотнительный клей. Эти рукава следует обязательно использовать при соединении жгутов проводов или контактов электрических соединителей. Термоусадочный рукав меньшего диаметра используется с красными и синими стыковыми соединителями, а рукав большего размера - с желтыми стыковыми соединителями.

Для упрощения и ускорения процедуры некоторые жгуты проводов с заделкой могут иметь уже частично зачищенную изоляцию со стороны сращивания. Если для ремонта необходимо зачистить изоляцию на кабеле, длину удаляемой изоляции см. в таблице сопоставлений.

На рисунке "Жгут проводов с заделкой" показан тип контакта электрического соединителя, номер детали жгута проводов с заделкой и буква наконечника экстрактора, который следует использовать для извлечения контакта из корпуса соединителя. Кроме того, отмечены позолоченные контакты электрического разъема, все остальные не позолочены, а залужены.



Идентификационные рукава для кабелей жгутов проводов


В комплекте для ремонта жгутов проводов содержится несколько цветных рукавов, чтобы сохранить идентификацию кабелей жгутов в жгуте проводов с заделкой. Наденьте рукав правильного цвета на изоляцию жгута проводов с заделкой как можно ближе к электрическому соединителю, чтобы основной цвет кабеля жгута оказался ближе к электрическому соединителю.

Например, если цвет кабеля оригинального жгута проводов розовый с черной линией, наденьте розовый идентификационный рукав кабеля жгута проводов на жгут с заделкой, а вслед за ним наденьте черный рукав, и сдвиньте оба рукава вдоль кабеля жгута к клемме электрического соединителя.









Список запчастей

Описание Номер детали Количество
Комплект для ремонта жгутов проводов 418-S065 1
Жгут проводов с заделкой с 418-066 по 418-103 включительно 10 шт.
Клеевой термоусадочный пакет: малый диаметр 418-104 25 шт. в пакете
Клеевой термоусадочный пакет: увеличенный диаметр 418-105 10 шт. в пакете
Чехол в сборе: чехол для переноски, крышка, внутренняя крышка, основание, вставка, прокладки лотков из пеноматериала 418-106 1
Стыковой соединитель - красный 418-107 50 шт. в пакете
Стыковой соединитель - синий 418-108 50 шт. в пакете
Стыковой соединитель - желтый 418-109 20 шт. в пакете
Рукоятка экстрактора 418-110 1
Пакет наконечников включает два запасных винта плюс 418-S111 1
Наконечник А 418-118 1
Наконечник В 418-119 1
Наконечник С 418-120 1
Наконечник D 418-121 1
Наконечник Е 418-122 1
Наконечник F 418-123 1
Наконечник G 418-124 1
Наконечник H 418-125 1
Наконечник I 418-126 1
Наконечник J 418-127 1
Наконечник K 418-128 1
Пакет идентификационных рукавов: для красной изоляции 418-112 500
Пакет идентификационных рукавов: для синей изоляции 418-113 500
Пакет идентификационных рукавов: для желтой изоляции 418-114 500
Руководство по эксплуатации JTP 593 1
Обжимные клещи YRW500010 1
Приспособление для зачистки проводов 418-117 1











Способы ремонта

ПРЕДОСТЕРЕЖЕНИЕ: В одном корпусе электрического разъема могут находиться контакты различного размера и типа.

Необходимо определить:
  • Сечение провода в неисправном жгуте проводов
  • Участок с электрическим разъемом, из которого нужно удалить поврежденный жгут проводов
  • Тип контакта

Использование рекомендованного диагностического инструмента значительно облегчает и ускоряет идентификацию электрических разъемов и неисправных контактов.

Можно также обратиться к схемам электрооборудования автомобиля (имеются у дилеров) для идентификации жгутов проводов и электрических разъемов.

В таблице сопоставлений можно определить размер провода в жгуте проводов для подходящего жгута с заделкой по цвету изоляции. Кроме того, здесь можно определить правильную длину обрезки изоляции на жгуте проводов.



Таблица сопоставлений



ДИАПАЗОН КАБЕЛЕЙ МЕСТО СРАЩИВАНИЯ ДЛИНА ЗАЧИСТКИ
от 0,35 до 1,50 мм² КРАСНЫЙ от 6,00 до 7,00 мм
от 1,00 до 2,50 мм² СИНИЙ от 6,00 до 7,00 мм
от 4,00 до 6,00 мм² ЖЕЛТЫЙ от 9,00 до 9,50 мм

Извлечение контактов из электрических разъемов


Следует отметить, что некоторые электрические разъемы снабжены фиксаторами, которые предотвращают извлечение контактов из разъема. На следующих иллюстрациях приведены примеры таких разъемов. Прежде чем извлекать контакт из электрического разъема, необходимо отсоединить фиксатор. Для отсоединения некоторых фиксаторов потребуется специальный наконечник (имеется в комплекте). Большинство фиксаторов можно отсоединить подходящей небольшой отверткой.

Для предотвращения попадания влаги некоторые типы электрических разъемов снабжены внутренними или наружными уплотнениями. Обычно снимать эти уплотнения не требуется, однако проверьте их наличие при соединении электрических разъемов.

На иллюстрациях приведены примеры для каждого наконечника, используемого для различных типов электрических разъемов. Существует большое количество электрических разъемов разного типа, поэтому приведено только по одному примеру для каждого наконечника. Чтобы выбрать наконечник для не показанных электрических разъемов, технический специалист должен руководствоваться опытом и здравым смыслом. Следует соблюдать осторожность, чтобы не допустить дополнительных повреждений при извлечении контактов из электрического разъема.

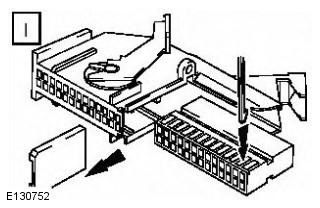

ПРИМЕЧАНИЕ: Примеры наконечников для извлечения контактов и отсоединения фиксаторов.



















































ПРИМЕЧАНИЕ: На схеме показаны типы электрических разъемов, контакты/гнезда, наконечник для извлечения контакта и наконечник для отсоединения фиксатора.


Тип контакта в электрическом разъеме Штырь или гнездо Наконечник для извлечения Наконечник для отсоединения фиксатора
Серия Mulitlock 040 D A
Серия Mulitlock 040 B A
Серия Mulitlock 070 B B
Серия Mulitlock 040 D B
Серия Econoseal III 070 D B
Серия Econoseal III 070 B B
Серия Econoseal III 070 B B
Econoseal III J2 D B
Серия Econoseal III 250 B F
Серия Econoseal III 250 D B
Серия Econoseal III 250 B F
Серия Econoseal III 250 D B
Микротаймер II 1,5 мм D C
Микротаймер II 1,5 мм B C
Стандартный Power Timer 4,8 плоский D G
Стандартный Power Timer 5,8 плоский B D
Стандартный Power Timer 5,8 плоский B D
Стандартный Power Timer 2,8 плоский D D
Стандартный Power Timer 4,8 плоский D G
Стандартный Power Timer 5,8 плоский B D
Ford 2,8 плоский D E H
Серия Mulitlock 070 D B
Серия Mulitlock 070 B B
Junior power timer 2,8 плоский D D
Разъем Sumitomo TS90 B B H
Modu IV позолоченный D B
Серия Mulitlock 040 позолоченные D A
Micro qualock D I
EECV D B
EECV D B
Серия Kostal диам. 1,50 D J
AMP 6,3 плоский D B
Junior power timer 2,8 плоский D D
Серия 2,8 D B I
Разъем Sumitomo TS90 D B H
Ducon 0,60 позолоченный D K
AMP 6,3 плоский D D
Серия Econoseal III 250 B F
