Ленд Ровер Фрилендер 2. Схема управления - шина LIN








ПРИМЕЧАНИЕ: O = Шина LIN

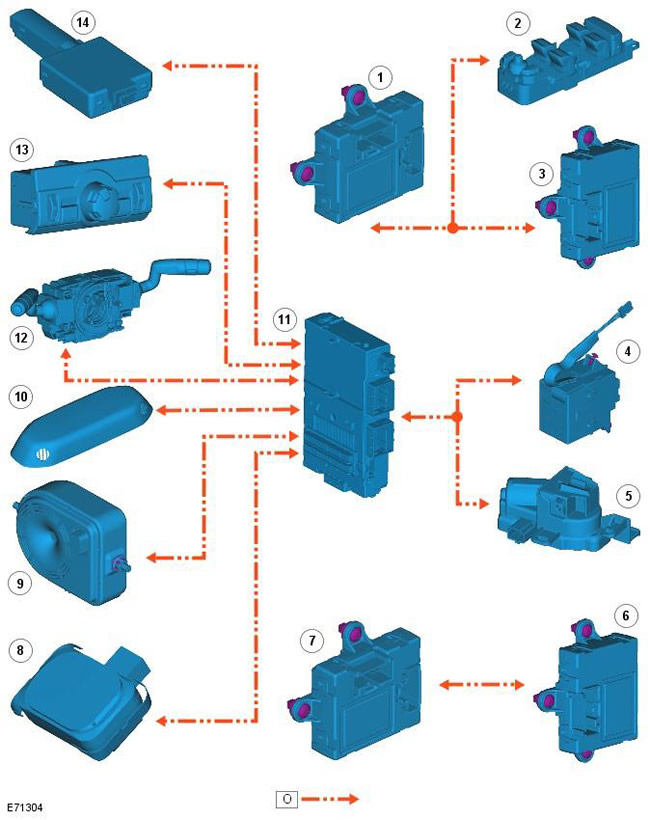

Поз. № запасной части Наименование
1 - Модуль двери водителя
2 - Блок переключателей двери водителя
3 - Модуль задней двери (со стороны водителя)
4 - Модуль управления запуском
5 - Электронная блокировка рулевой колонки
6 - Модуль задней двери (со стороны пассажира)
7 - Модуль двери пассажира
8 - Датчик дождя
9 - Сирена с резервным аккумуляторным питанием
10 - Модуль выявления проникновения
11 - CJB
12 - Модуль рулевого колеса
13 - Модуль переключателя освещения
14 - Радиочастотный (RF) приемник

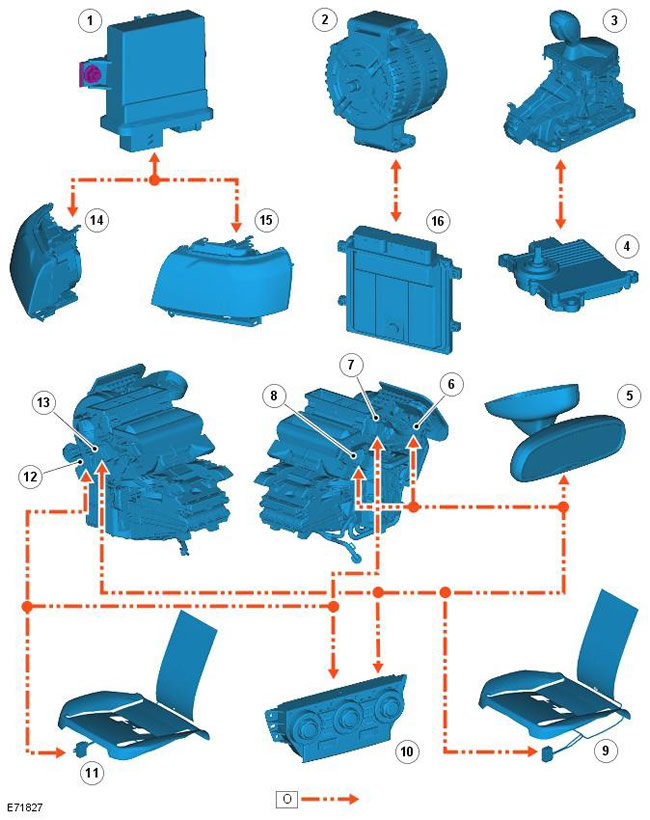

Поз. № запасной части Наименование
1 - Модуль управления коррекцией наклона света фар
2 - Модуль управления генератором
3 - Модуль рычага селектора
4 - Модуль управления коробкой передач (TCM)
5 - Датчик влажности в салоне
6 - Шаговый электродвигатель воздухозабора
7 - Шаговый электродвигатель подачи воздуха к лобовому стеклу (устранения обледенения)
8 - Шаговый электродвигатель правой смесительной температурной заслонки
9 - Модуль обогрева правого сиденья
10 - Модуль управления температурой (ATC)
11 - Модуль обогрева левого сиденья
12 - Шаговый электродвигатель левой смесительной температурной заслонки
13 - Шаговый электродвигатель подачи воздуха к лицу/к ногам
14 - Модуль управления правой фарой
15 - Модуль управления левой фарой
16 - Модуль управления двигателем (ECM)
