ПРИМЕЧАНИЕ: Световые пучки фар должны располагаться параллельно на 1,2% ниже горизонтали.

ПРИМЕЧАНИЕ: Автомобили для рынка Северной Америки имеют регулировку только в вертикальной плоскости.

1. Установите оборудование для регулировки пучка фар головного света напротив одной из фар.

2. Включите ближний свет.



• Отрегулируйте фары, используя ключ Аллена.

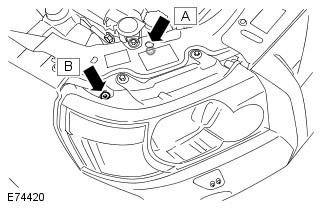

• Для регулировки в вертикальной плоскости поверните регуляторы А и В на одинаковый угол.
• Поверните регулятор 'B' для регулировки по горизонтали.

ПРИМЕЧАНИЕ: Автомобили для рынка Северной Америки имеют регулировку только в вертикальной плоскости.



4. Повторите описанную выше процедуру для регулировки второй фары.

1. Установите оборудование для регулировки светового пучка на одну из противотуманных фар.

2. Проверьте правильность регулировки светового пучка противотуманной фары.

ПРИМЕЧАНИЕ: Световые пучки противотуманных фар должны располагаться параллельно на 1,2% ниже горизонтали.



3. Для получения доступа поверните рулевое колесо до упора.

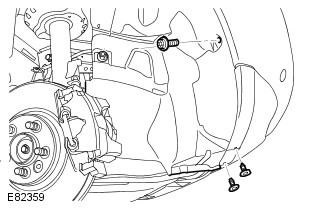

4. Отсоедините облицовку переднего бампера от брызговика крыла.

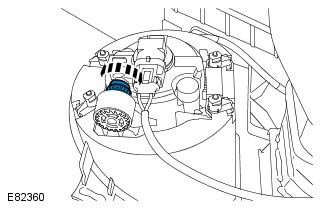

5. Отрегулируйте противотуманную фару при помощи регулировочного колесика.



6. Установите брызговик крыла.

7. Повторите описанную выше процедуру для регулировки второй противотуманной фары.
