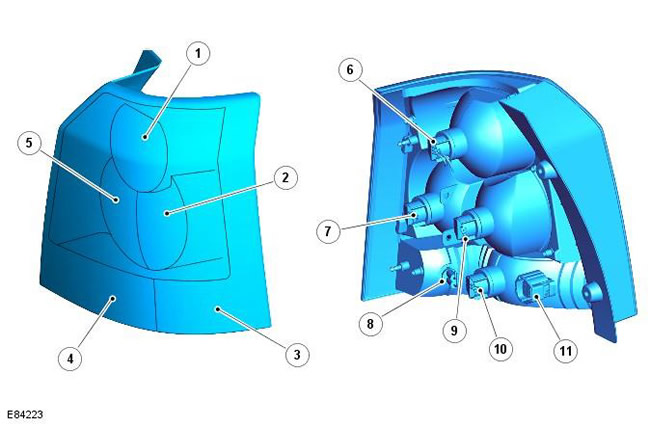

| Поз. | № запасной части | Наименование |
| 1 | - | Стоп-сигнал/задний фонарь |
| 2 | - | Фонарь заднего хода |
| 3 | - | Боковой габаритный фонарь (только автомобили для рынка США |
| 4 | - | Задний противотуманный фонарь |
| 5 | - | Указатель поворота |
| 6 | - | Патрон лампы стоп-сигнала/заднего фонаря |
| 7 | - | Патрон лампы указателя поворота |
| 8 | - | Патрон лампы бокового габаритного фонаря (только автомобили для рынка США |
| 9 | - | Патрон лампы фонаря заднего хода |
| 10 | - | Патрон лампы заднего противотуманного фонаря |
| 11 | - | Электрический разъем |
Задний фонарь в сборе является единым блоком, в состав которого входят: стоп-сигнал/задний фонарь, указатель поворота, фонарь заднего хода и противотуманный фонарь. Всего в общем блоке находятся пять ламп с байонетным креплением (шесть ламп – для автомобилей, поставляемых в США, для которых добавлен боковой габаритный фонарь). Патроны ламп вставлены в отверстия в корпусе фонаря и зафиксированы поворотом. Каждый патрон соединен проводами с разъемом, который находится на задней части корпуса фонаря.
Задний фонарь в сборе встроен в углубление в кузове автомобиля. Корпус заднего фонаря крепится к кузову автомобиля двумя шпильками, расположенными по внешнему краю корпуса. Фонарь крепится двумя винтами, которые расположены на внутреннем краю корпуса вблизи проема двери багажного отделения.
Стоп-сигнал/задний фонарь
Верхний фонарь является одновременно стоп-сигналом и габаритным фонарем, в котором используется лампа мощностью 21/5 Вт с байонетным цоколем. Для стоп-сигнала используется лампа накаливания на 21 Вт, а для габаритного фонаря – на 5 Вт.
Стоп-сигнал включается, когда зажигание находится в режиме питания зажигания 6 и активен переключатель педали тормоза, замыкаемый при нажатии педали тормоза. Одновременно при нажатии педали тормоза включается верхний стоп-сигнал. Стоп-сигналы также могут быть включены антиблокировочной системой тормозов (ABS) при активной системе контролируемого спуска (HDC). Модуль ABS посылает к CJB по высокоскоростной шине CAN сообщение, которое подает питание к стоп-сигналам и верхнему стоп-сигналу.
Габаритные фонари включаются путем выбора положения габаритных огней или фар переключателем освещения. Габаритные фонари могут работать всегда и независимо от того, включен ли режим питания для зажигания 6. Габаритные фонари также будут включены, если модуль переключателя освещения находится в положении AUTO и CJB от датчика дождя/освещенности получает сигнал включения наружного освещения.
Указатель поворота
Верхний фонарь является одновременно стоп-сигналом и габаритным фонарем, в котором используется лампа мощностью 21/5 Вт с байонетным цоколем. На автомобилях начиная с 2009 модельного года используется лампа 'Silvervision'.
Указатели поворота включаются левым многофункциональным переключателем на рулевой колонке или выключателем аварийной сигнализации. Многофункциональный переключатель на рулевой колонке работает только в том случае, если зажигание находится в режиме питания 6, выключатель аварийной световой сигнализации работает всегда. Указатели поворота работают с циклом включения/выключения по 360 мс.
Если лампа перегорает, лампа другого указателя поворота на этой стороне автомобиля мигает с обычной частотой. Однако соответствующая контрольная лампа указателя поворота в щитке приборов предупреждает водителя о перегоревшей лампе миганием с удвоенной частотой.
Фонарь заднего хода
Фонарь заднего хода расположен рядом с указателем поворота. В нем установлена лампа мощностью 21 Вт с байонетным креплением.
Фонарь заднего хода включается, когда зажигание находится в режиме питания для зажигания 6 и CJB по среднескоростной шине CAN получает сигнал о включении передачи заднего хода. Автоматическая коробка передач оснащена концевым выключателем, реагирующим на включение передачи заднего хода.
Задний противотуманный фонарь
Задний противотуманный фонарь находится в самой нижней части заднего фонаря. В нем установлена лампа мощностью 21 Вт с байонетным креплением.
Задние противотуманные фонари управляются модулем переключателя освещения. Когда переключатель зажигания находится в режиме питания для зажигания 6 и модуль управления освещением находится в положении габаритных огней или фар, может быть нажата кнопка задних противотуманных фонарей на модуле управления освещением, чтобы активировать задние противотуманные фонари. При включении задних противотуманных фонарей на щитке приборов включается соответствующая контрольная лампа.
Боковой габаритный фонарь
(Только автомобили для рынка США). Задний противотуманный фонарь находится в самой нижней части заднего фонаря. В нем установлена лампа мощностью 21 Вт с байонетным креплением.
Лампа бокового габаритного фонаря, установленная в патроне, находится в проеме в корпусе заднего фонаря и для фиксации ее следует повернуть. Боковые габаритные огни активны всегда, когда выбирается включение габаритных фонарей с помощью модуля управления освещением. Боковые габаритные фонари также будут включены, если поворотный переключатель модуля управления освещением находится в положении AUTO и CJB от датчика освещенности получает сигнал включения наружного освещения.
