Ленд Ровер Фрилендер 2. Наружное освещение



Спецификации ламп




Лампа накаливания Параметр Номинальная мощность
Лампы подсветки входа Лампа W5W без цоколя 5W
Передние противотуманные фонари Галогенная H11 55W
Галогенные фары - дальний свет Галогенная H7 55W
Галогенные фары - ближний свет - Северная Америка Галогенная H11 55W
Галогенные фары - ближний свет - остальные страны Галогенная H7 55W
Верхний стоп-сигнал (HMSL) W16W 16W
Лампы освещения номерного знака Лампа W5W без цоколя 5W
Автомобили для стран Северной Америки - боковые фонари - передние/задние Лампа W5W без цоколя 5W
Задние противотуманные фонари Лампа со штыковым цоколем P21 21W
Лампы фонарей заднего хода Лампа со штыковым цоколем P21 21W
Передний боковой габаритный фонарь Лампа W5W без цоколя 5W
Боковые указатели поворота Лампа W5W без цоколя 5W
Стоп-сигнал/задний габаритный фонарь Двухнитевая лампа P21/5 с байонетным цоколем 21W/5W
Указатели поворота - передние - Северная Америка Байонетный цоколь, 7507 или PY21W 21W
Указатели поворота - передние - остальные страны Байонетный цоколь, P21W 21W
Указатели поворота - задние PY21 21W
Ксеноновые фары - ближний/дальний свет Xenon D1S 35W




Моменты затяжки



Описание Nm lb-ft
Болты Torx передней противотуманной фары 2 1
Болты крепления фары 6 4
Винты крепления заднего габаритного фонаря 1 1









Описание и принцип действия






Поз. № запасной части Наименование
1 - Щиток приборов
2 - Переключатель аварийной световой сигнализации.
3 - Датчик дождя и освещенности
4 - Задний датчик высоты (только ксеноновые фары)
5 - Боковой указатель поворота
6 - Модуль коррекции наклона света фар или модуль управления адаптивным передним освещением (AFS)
7 - Электрораспределительная коробка аккумулятора (BJB)
8 - Многофункциональный переключатель на джойстике рулевой колонки
9 - Переключатель фонарей заднего хода (только механическая коробка передач)
10 - Модуль переключателя освещения
11 - Выключатель стоп-сигналов
12 - Передний датчик высоты (только ксеноновые фары)
13 - Отражатель
14 - Задний(ие) фонарь(и)
15 - Фонарь освещения номерного знака
16 - Верхний дополнительный стоп-сигнал.
17 - Центральная электрораспределительная коробка (CJB)
18 - Передние противотуманные фары
19 - Блок-фара в сборе

В зависимости от комплектации автомобиля, предлагаются системы наружного освещения трех уровней:
  • Галогенные фары
  • Биксеноновые высокоразрядные фары (HID)
  • Система адаптивных передних световых приборов (AFS) с биксеноновыми
HID фарами
Модуль переключателя освещения располагается на панели приборов, с его помощью водитель выбирает подходящий режим работы систем внешних световых приборов.

В блоки задних фонарей входят габаритные фонари, стоп-сигналы, фонари заднего хода, указатели поворота и задние противотуманные фонари. В автомобилях, предназначенных для североамериканского рынка (NAS), в блок задних фонарей также входит боковой габаритный фонарь. Для замены лампы блок задних фонарей необходимо снимать. На заднем бампере установлены два отражателя.

Во всех вариантах фары оснащены ударопрочными поликарбонатными рассеивателями. Съемные крышки в задней части фар служат для замены ламп. Для замены лампы модуль фары необходимо снимать.

Галогенные фары оснащены крупными отражателями со сложной поверхностью для оптимальной ориентации световых пучков фар (только ближний свет). Отражатель дальнего света располагается на внутренней стороне фары. Наклон световых пучков в галогенных фарах регулируется вручную, с помощью маховичка, расположенного в модуле переключателя освещения; маховичок управляет электродвигателями наклона, расположенными в модулях фар.

Бифункциональные фары HID и фары AFS используют прожекторный блок с ксеноновой лампой D1S, который действует в режимах ближнего и дальнего света. Дополнительный отражатель дальнего света галогенной лампы располагается на внутренней стороне фары. Наклон световых пучков в фарах HID регулируется автоматически. Передний и задний датчики высоты находятся на левой стороне переднего и заднего мостов. Они измеряют высоту автомобиля, а модуль управления коррекцией наклона света фар, расположенный на перегородке моторного отделения около стойки "А" за отделением для перчаток, автоматически корректирует регулировку фар по вертикали.

Фары HID в стандартной комплектации оснащены силовым омывателем фар.

Для управления указателями поворота, дальним и ближним светом служит многофункциональный переключатель, расположенный на левой стороне рулевой колонки. В указателях поворота предусмотрена функция изменения полосы движения. При однократном нажатии на многофункциональный переключатель указатель поворота включается и мигает 3 раза.

Системой внешних световых приборов управляет CJB. CJB - это основной модуль управления кузовными системами автомобиля, он располагается на панели приборов, за отделением для перчаток.

Центральный коммутационный блок обеспечивает защиту цепей всех наружных осветительных приборов.



Тип и номинал ламп в приборах наружного освещения


В приведенной ниже таблице указаны типы и номинал ламп, установленных в приборах наружного освещения.


Лампа Тип Номинальные характеристики
Галогенные фары ближнего света - остальные страны (ROW) Галогеновая лампа H7 55W
Галогенные фары ближнего света - Северная Америка (NAS) Галогеновая лампа H11 55W
Ксеноновые фары ближнего и дальнего света Xenon D1S 35W
Фары дальнего света Галогеновая лампа H7 55W
Передние противотуманные фары Галогеновая лампа H11 55W
Задние противотуманные фонари Лампа с байонетным цоколем P21 21W
Передние указатели поворота (кроме автомобилей для США) Лампа с байонетным цоколем PY21W 21W
Передние указатели поворота (автомобили для рынка США) Байонетный цоколь 7507A или PY21W 21W
Боковые указатели поворота - до 2009 модельного года Прозрачная лампа W5W без цоколя 5W
Боковые указатели поворота - начиная с 2009 модельного года Оранжевая лампа WY5W без цоколя 5W
Задние указатели поворота - до 2009 модельного года Оранжевая лампа PY21 с байонетным цоколем 21W
Задние указатели поворота - начиная с 2009 модельного года Лампа Silvervision PY21W SV с байонетным цоколем 21W
Передний боковой габаритный фонарь Лампа W5W без цоколя 5W
Стоп-сигнал/задний габаритный фонарь Двухнитевая лампа P21/5 с байонетным цоколем 21W/5W
Верхний дополнительный стоп-сигнал. W16W 16W
Фонарь освещения номерного знака Лампа W5W без цоколя 5W
Фонари заднего хода Лампа с байонетным цоколем P21 21W
Автомобили для Северной Америки - боковые габаритные фонари (задние) Лампа W5W без цоколя 5W

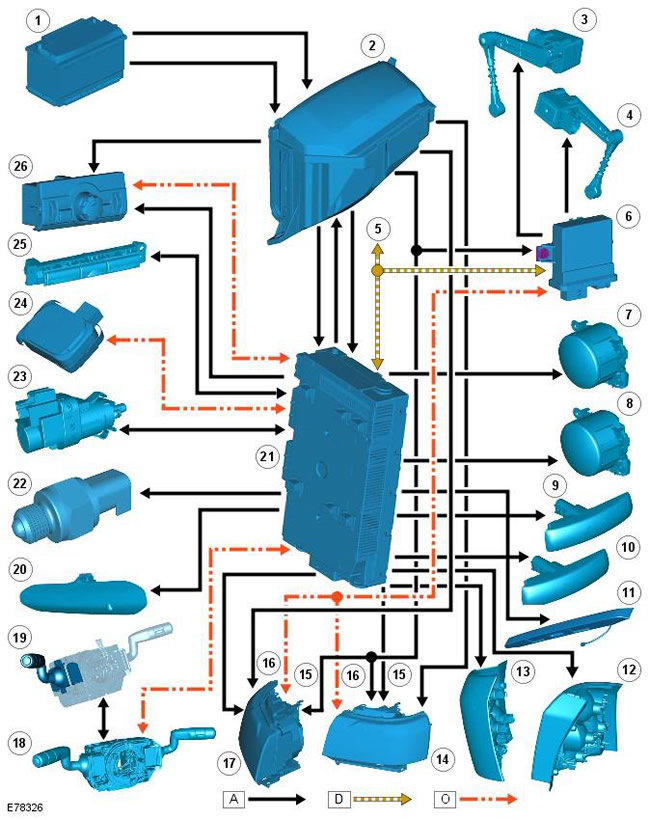

Схема управления





ПРИМЕЧАНИЕ: A = Соединение проводами; D = Высокоскоростная шина CAN; O = Шина LIN


Поз. № запасной части Наименование
1 - Аккумулятор
2 - Электрораспределительная коробка аккумулятора (BJB)
3 - Передний датчик высоты
4 - Задний датчик высоты
5 - Высокоскоростная шина CAN к другим системам автомобиля
6 - Модуль коррекции наклона света фар
7 - Правая передняя противотуманная фара
8 - Левая передняя противотуманная фара
9 - Лампа левого бокового указателя поворота
10 - Лампа правого бокового указателя поворота
11 - Фонарь освещения номерного знака
12 - Левый блок задних фонарей
13 - Правый блок задних фонарей
14 - Левая фара в сборе
15 - Контроллер AFS
16 - Электродвигатель корректора наклона света фар
17 - Правая фара в сборе
18 - Модуль рулевого колеса
19 - Левый многофункциональный переключатель рулевой колонки
20 - Верхний дополнительный стоп-сигнал.
21 - Центральная электрораспределительная коробка (CJB)
22 - Переключатель фонарей заднего хода (только механическая коробка передач)
23 - Выключатель стоп-сигналов
24 - Датчик дождя/ освещенности
25 - Переключатель аварийной световой сигнализации.
26 - Модуль переключателя освещения
27 - Плавкий предохранитель 15A (F33)
