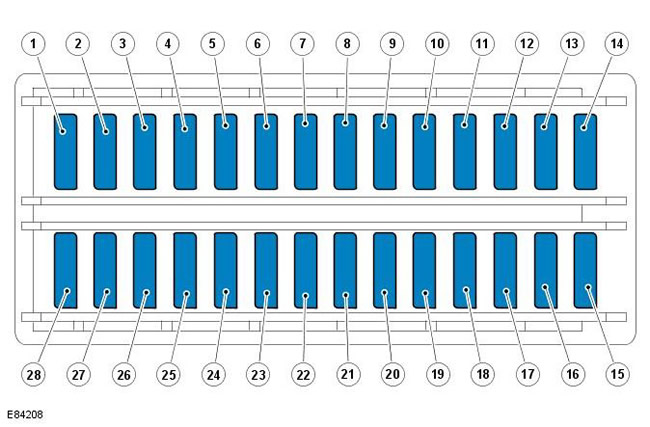

Наименование |
№ позиции |
Автомобиль |
Описание |
Плавкий предохранитель F1 |
1 |
Все |
Датчик дождя/ освещенности |
Плавкий предохранитель F2 |
2 |
Все |
Датчик системы классификации водителя/ пассажира
модуля управления вспомогательной удерживающей системой
(RCM) |
Плавкий предохранитель F3 |
3 |
Все |
Модуль ABS |
Плавкий предохранитель F4 |
4 |
TD4 |
Щиток приборов, дополнительный электрический
отопитель, поворотный регулятор Terrain Optimization™,
внутреннее зеркало с функцией автоматического
затемнения, модуль переключателя освещения, контрольная
лампа отключения подушки безопасности пассажира , датчик
положения педали акселератора (APP) |
Плавкий предохранитель F4 |
4 |
i6 |
Щиток приборов, поворотный регулятор Terrain
Optimization™, внутреннее зеркало с функцией
автоматического затемнения, модуль переключателя
освещения, контрольная лампа отключения подушки
безопасности пассажира, датчик положения педали
акселератора (APP) |
Плавкий предохранитель F5 |
5 |
Все |
Не используется |
Плавкий предохранитель F6 |
6 |
Все |
Головной аудиоблок, модуль управления
информационно-развлекательной системы (ICM) |
Плавкий предохранитель F7 |
7 |
Все |
Левый многофункциональный переключатель на рулевой
колонке |
Плавкий предохранитель F8 |
8 |
Все |
Щиток приборов |
Плавкий предохранитель F9 |
9 |
Все |
Левая фара дальнего света, правая фара дальнего
света |
Плавкий предохранитель F10 |
10 |
Все |
Модуль управления люком крыши |
Плавкий предохранитель F11 |
11 |
Все |
Левый фонарь заднего хода, правый фонарь заднего
хода, внутреннее зеркало с автоматическим затемнением |
Плавкий предохранитель F12 |
12 |
Все |
Не используется |
Плавкий предохранитель F13 |
13 |
Все |
Левая противотуманная фара, правая противотуманная
фара |
Плавкий предохранитель F14 |
14 |
Все |
Насос омывателей лобового и заднего стекла |
Плавкий предохранитель F15 |
28 |
Все |
Не используется |
Плавкий предохранитель F16 |
27 |
Все |
Не используется |
Плавкий предохранитель F17 |
26 |
Все |
Передний плафон освещения салона, задний плафон
освещения салона, подсветка левого косметического
зеркала, подсветка правого косметического зеркала,
фонарь отделения для перчаток, переключатель защелки
двери водителя, плафон освещения багажного отделения |
Плавкий предохранитель F18 |
25 |
Все |
Не используется |
Плавкий предохранитель F19 |
24 |
Все |
Модуль управления сиденьем водителя, блок
переключателей сиденьей водителя, переключатель
поясничной опоры, реле сохранения заряда аккумулятора |
Плавкий предохранитель F20 |
23 |
Все |
Электродвигатель очистителя заднего стекла, реле RA2
AJB |
Плавкий предохранитель F21 |
22 |
Все |
Радиочастотный (RF) приемник, модуль определения
вторжения |
Плавкий предохранитель F22 |
21 |
Все |
Модуль подачи топлива |
Плавкий предохранитель F23 |
20 |
Все |
Электрический замок рулевой колонки |
Плавкий предохранитель F24 |
19 |
Все |
Не используется |
Плавкий предохранитель F25 |
18 |
Все |
Электродвигатель отпирания крышки лючка заливной
горловины топливного бака и защелка двери багажного
отделения |
Плавкий предохранитель F26 |
17 |
Все |
Диагностический разъем, звуковой сигнал с автономным
питанием |
Плавкий предохранитель F27 |
16 |
Все |
Модуль автоматического управления температурой
(ATC), модуль управления пуском |
Плавкий предохранитель F28 |
15 |
Все |
Выключатель стоп-сигналов |
