Ленд Ровер Фрилендер 2. Описание и принцип действия системы зарядки








ПРИМЕЧАНИЕ: Показан вариант с двигателем TD4, для i6 аналогично

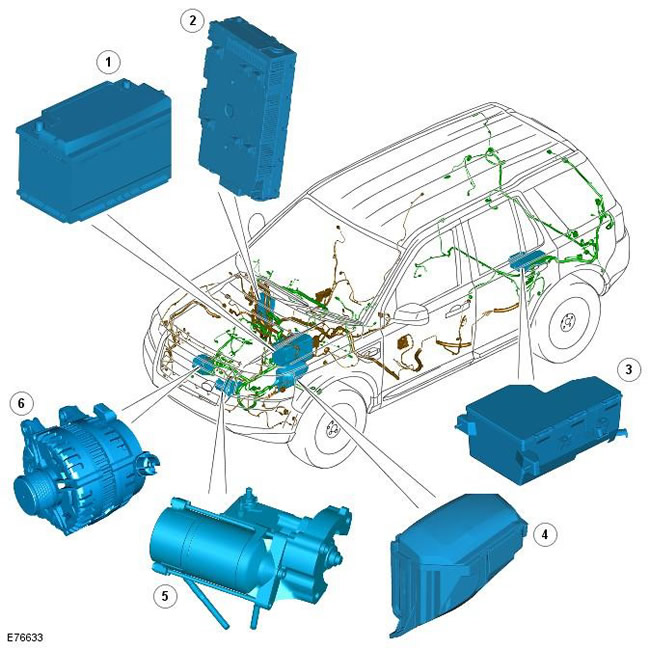

Поз. № запасной части Наименование
1 - Аккумулятор
2 - Центральная электрораспределительная коробка (CJB)
3 - Вспомогательная электрораспределительная коробка (AJB)
4 - Электрораспределительная коробка аккумулятора (BJB)
5 - Стартер
6 - Генератор

Аккумулятор располагается под крышкой на левой стороне моторного отделения. Аккумулятор установлен на полке и зафиксирован зажимной пластиной и болтом в сборе. Аккумулятор подает электропитание на стартер, генератор и BJB.

BJB расположена рядом с левой передней стойкой подвески. В BJB находятся плавкие звенья, ножевые и плавкие предохранители и предохранители типа "J-case ", а также реле для распределения электроэнергии между различными системами автомобиля и электрораспределительными коробками.

ПРИМЕЧАНИЕ: Плавкие звенья установлены на внутренней стороне BJB под съемными крышками.

CJB установлена за отделением для перчаток и получает основное электропитание от BJB. Помимо места для установки ножевых плавких предохранителей, CJB является главным контроллером ряда систем автомобиля. Эти функции описаны в соответствующих разделах данного руководства.

AJB находится под ковровым покрытием багажного отделения, рядом с нишей запасного колеса. AJB имеет модульную конструкцию и, в зависимости от комплектации автомобиля, включает до трех отдельных блоков. AJB содержит ножевые и J-case плавкие предохранители и реле, служащие для электропитания систем, используемых в задней части автомобиля. AJB получает основное электропитание от BJB.



Плавкий предохранитель стартера








Поз. № запасной части Наименование
1 - Плавкий предохранитель стартера

Плавкий предохранитель стартера CAL3 встроен в провод между аккумулятором и стартером/ генератором. Плавкий предохранитель установлен рядом с положительной клеммой аккумулятора и объединен с проводом в сборе. В случае перегорания плавкого предохранителя следует заменить весь провод в сборе.



Коды цвета проводов


В электрических принципиальных схемах введены новые коды цвета проводов. Эти новые коды указаны в следующей таблице.


Цвет Код
Черный BK
Синий BU
Коричневый BN
Зеленый GN
Серый GY
Оранжевый OG
Красный RD
Фиолетовый VT
Белый WH
Желтый YE

Коды цвета трассера провода отделены от кода основного цвета провода дефисом, например, так BU-RD соответствует синему проводу с красным трассером. За дополнительными сведениями обратитесь к Электрическим схемам и Руководству по электрооборудованию.













Режимы питания

CJB управляет электропитанием различных функций автомобиля. Доступно 9 режимов питания, которые используются различными системами для определения текущего состояния автомобиля. Только три из этих режимов будут заметны для водителя и технического персонала:
  • Режим питания 4 - Вспомогательные устройства
  • Режим питания 6 - Зажигание
  • Режим питания 9 - Запуск двигателя

Режим транспортировки


Все новые автомобили, отгружаемые с предприятия-изготовителя, находятся в транспортировочном режиме. Транспортировочный режим заменяет традиционное транспортировочное реле и дезактивирует ряд электрических систем и функций, чтобы исключить статическую разрядку аккумулятора в пути. Когда автомобиль находится в транспортировочном режиме, на одометре щитка приборов появляется обозначение 'transp'.

Для отмены транспортировочного режима требуется подключить к автомобилю утвержденную компанией Land Rover диагностическую систему во время предпродажного осмотра (PDI). За дополнительной информацией обратитесь к руководству по PDI.



Автомобили, оснащенные системой «Стоп/Старт» - начиная с 2010 МГ




Расположение компонентов


На автомобилях Land Rover TD4_e впервые используется интеллектуальная система «Стоп/Старт». Перечисленные ниже компоненты используются для работы системы «Стоп/Старт». За дополнительной информацией обратитесь к главе: Система запуска (303-06C Система запуска - 2.2L Duratorq - Td4, Автомобили изготовленные начиная с 03/2009, Описание и принцип действия).

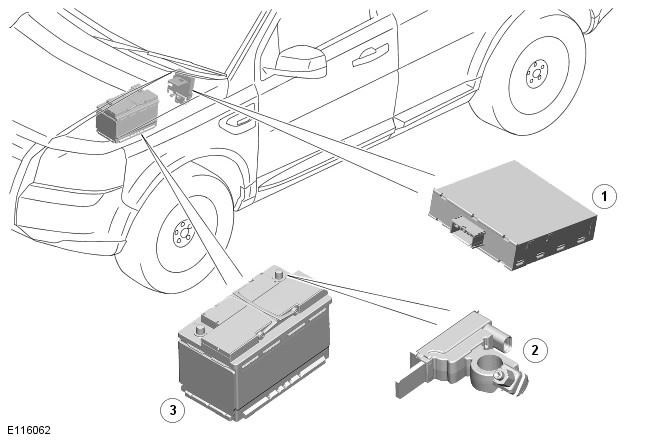

Поз. № запасной части Наименование
1 - Модуль качества напряжения
2 - Блок контроля аккумуляторной батареи
3 - Аккумуляторная батарея AGM (с абсорбирующими перегородками из стеклянного микроволокна)



Аккумуляторная батарея с абсорбирующими перегородками из стеклянного микроволокна







Во избежание чрезмерного энергопотребления системой «Стоп/Старт» на данных автомобилях используется высокоэффективная аккумуляторная батарея на основе технологии абсорбирующих перегородок из стеклянного микроволокна. Преимущество такой аккумуляторной батареи перед традиционной заключается в стеклянных абсорбирующих перегородках между свинцовыми пластинами. За дополнительной информацией обратитесь к главе: Система запуска (303-06C Система запуска - 2.2L Duratorq - Td4, Автомобили изготовленные начиная с 03/2009, Описание и принцип действия).



Система контроля аккумуляторной батареи







Оптимальное состояние аккумуляторной батареи является основополагающим фактором надлежащей работы системы «Стоп/Старт». Поэтому в автомобиль встроен блок системы контроля аккумуляторной батареи (BMS), предназначенный для учета и информирования о состоянии аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Система запуска (303-06C Система запуска - 2.2L Duratorq - Td4, Автомобили изготовленные начиная с 03/2009, Описание и принцип действия).



Блок контроля качества напряжения







Во время цикла «Стоп/Старт» модуль качества напряжения (VQM) поддерживает работу электросистем автомобиля, подавая вспомогательное напряжение к электронным компонентам во время перезапуска двигателя. Он позволяет основным системам автомобиля продолжать свою работу после неожиданного падения напряжения аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Система запуска (303-06C Система запуска - 2.2L Duratorq - Td4, Автомобили изготовленные начиная с 03/2009, Описание и принцип действия).
