Ленд Ровер Фрилендер 2. Звуковой сигнал



Описание и принцип действия


Моменты затяжки



Описание Nm lb-ft
Кронштейн звукового сигнала 25 18
Гайка звукового сигнала 10 7

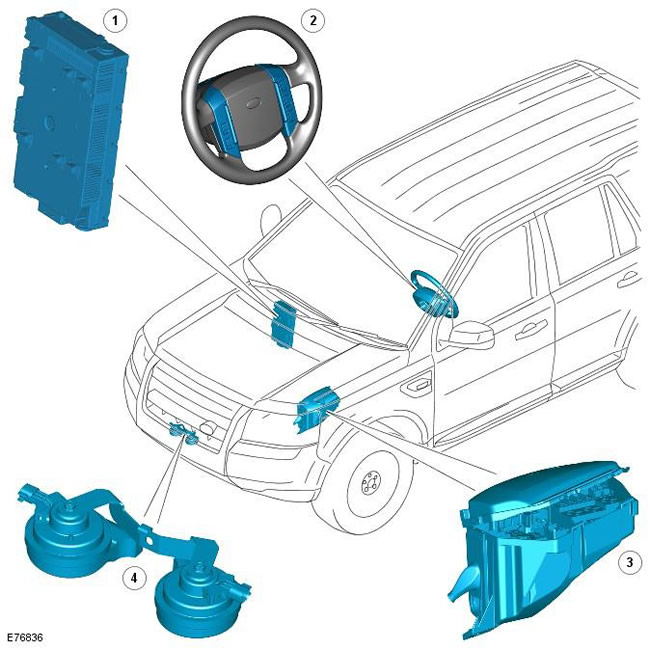

Поз. № запасной части Наименование
1 - Центральная электрораспределительная коробка (CJB)
2 - Выключатели звукового сигнала
3 - Реле R10 (электрораспределительная коробка аккумулятора (BJB))
4 - Звуковые сигналы

Звуковые сигналы автомобиля управляются нажатием на одну из вертикальных панелей, смонтированных на рулевом колесе. Статус выключателя звукового сигнала контролирует CJB посредством модуля рулевого колеса. При нажатии на один из переключателей CJB подает питание на реле звукового сигнала (реле R10), которое находится в BJB. Запитанное реле звукового сигнала подает аккумуляторное питание на два звуковых сигнала автомобиля. Оба звуковых сигнала смонтированы на кронштейнах и располагаются по центру передней поперечины, перед радиатором.

Звуковые сигналы автомобиля также включаются при срабатывании системы противоугонной сигнализации. В этом случае работа звуковых сигналов автомобиля находится под автоматическим управлением CJB. За дополнительной информацией обратитесь к главе: Противоугонная система - активная (419-01A Противоугонная система - активная, Описание и принцип действия).





Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля НЕ допускается. Подстановка блоков управления не гарантирует подтверждение неисправности и, кроме того, может вызвать дополнительные неисправности в проверяемом автомобиле и/или в автомобиле, с которых снимаются блоки.

1. Визуально осмотрите на наличие очевидных признаков механических и электрических повреждений.


Механические элементы Электрические факторы
  • Переключатели звукового сигнала
  • Датчик подвижной контактной группы/угла поворота рулевого колеса
  • Звуковые сигналы
  • Предохранители/реле (обратитесь к руководству по электрооборудованию)
  • Жгут электропроводки
  • Правильное подсоединение электрических разъемов
  • Ослабленные или корродированные соединения
  • Центральный блок предохранителей (CJB)
  • Распределительная коробка аккумулятора (BJB)


  • 2. Если очевидная причина выявленной вами или описанной клиентом неисправности обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

    3. Если причина визуально не очевидна, проверьте CJB на наличие кодов DTC и обратитесь к Указателю диагностических кодов неисправности (DTC).







    Указатель кодов неисправностей DTC

    ПРИМЕЧАНИЕ: Если подозревается модуль управления или один из элементов и на автомобиль продолжают распространяться гарантийные обязательства изготовителя, перед установкой нового модуля/элемента обратитесь к руководству по гарантиям (раздел B1.2), или определите, есть ли какая-либо находящаяся в действии ранее одобренная специальная программа.

    ПРИМЕЧАНИЕ: Универсальные сканирующие приборы не могут считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами указанного в перечне 7-значного кода, чтобы идентифицировать неисправность (последние 2 цифры дают дополнительную информацию, считываемую диагностической системой, одобренной изготовителем).

    ПРИМЕЧАНИЕ: При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр (DMM) с точностью до трех десятичных разрядов и с современным калибровочным сертификатом. При проверке сопротивления всегда учитывайте сопротивление проводов DMM.

    ПРИМЕЧАНИЕ: Перед началом диагностических программ с использованием Pinpoint-тестов проверьте и устраните основные неисправности.

    ПРИМЕЧАНИЕ: Если зарегистрированы коды DTC, а после выполнения Pinpoint-тестов неисправность отсутствует, причиной может быть периодически возникающая проблема. Всегда проверяйте на наличие незатянутых соединений и корродированных контактов.



    DTC Описание Возможная причина Действие
    B1C5512 Электрическая цепь катушки реле звукового сигнала - короткое замыкание на цепь питания Электрическая цепь управления реле звукового сигнала - короткое замыкание на цепь питания Обратитесь к электрическим схемам и проверьте электрическую цепь управления реле звукового сигнала на наличие короткого замыкания на цепь питания
    B1C5514 Электрическая цепь катушки реле звукового сигнала - короткое замыкание на массу или разрыв Электрическая цепь управления реле звукового сигнала - короткое замыкание на массу или разрыв Обратитесь к электрическим схемам и проверьте электрическую цепь управления реле звукового сигнала на наличие короткого замыкания на массу или разрыва
    U012600 Потеря связи с модулем датчика угла поворота рулевого колеса Потеря связи с датчиком угла поворота рулевого колеса Выполните проверку сети, соответствующую этому коду DTC, используя диагностическую систему, одобренную изготовителем.
