Ленд Ровер Фрилендер 2. Терморегулирующий вентиль





ПРИМЕЧАНИЕ: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.



Снятие

1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Разгрузите хладагент. Обратитесь к процедуре: Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (412-00 Система климат-контроля – Общие сведения, Общие процедуры).

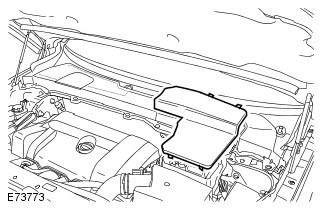

3. Снимите панель смесительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).

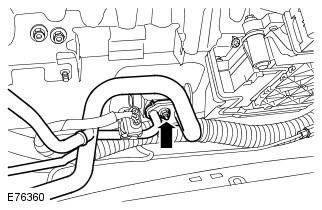

4. Момент затяжки: 9 Nm

Заглушите все отверстия. Используйте новые заглушки. Смажьте новые уплотнение чистым компрессорным маслом.





5. Момент затяжки: 4 Nm







Установка

1. Установите элементы на место, действуя в обратной последовательности.





Ленд Ровер Фрилендер 2. Смесительная камера







Снятие

1. Снимите правый рычаг стеклоочистителя. Обратитесь к процедуре: Рычаг очистителя (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).

2. Повторите описанную выше процедуру на другом рычаге.



3.





4.

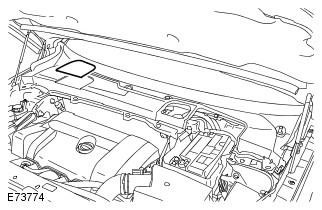

5. Снимите панель накопительной камеры.

ПРЕДУПРЕЖДЕНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

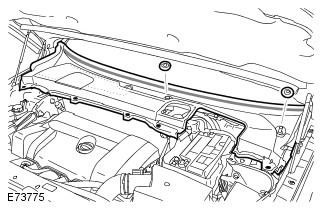

6. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.







Установка

1. При установке выполните процедуру снятия в обратной последовательности.
